Установка и подключение SuperUniti
2.2 Подключение к сети питания
Осуществите подключение SuperUniti к розетке
электросети, используя либо сетевой кабель, входящий
в комплект поставки, либо Naim Power-Line.
2.3 Подключение антенны FM/DAB
Модуль SuperUniti FM/DAB может обеспечить
высококачественное радиовещание в диапазонах FM
и DAB только при наличии мощного радиосигнала
без помех. В разъем для антенны FM/DAB на задней
панели SuperUniti, используя коаксиальный кабель 75
Ом с малыми потерями, необходимо подключить
соответствующую антенну. Антенна должна
устанавливаться в условиях отсутствия крупных препятствий
и как можно выше, в идеальном случае – на крыше.
Примечание:
Для получения рекомендаций по антенне
и установщику обратитесь к вашему местному
торговому представителю.
2.4 Аудио входы и выходы
2.4.1 Входы для аудиосигналов
SuperUniti имеет четыре аналоговых входа для
стереосигнала и шесть цифровых входов S/PDIF,
включая один комбинированный (аналоговый/
цифровой) входной разъем. Подключения к входам
осуществляются с использованием разъемов различных
типов. В следующей таблице содержится информация
о входах и соответствующих им типах разъемов:
Тип
входного
разъема
ан. 1
Аналоговый 5-штырьковый DIN
ан. 2
Аналоговый RCA фоно
ан. 3
Аналоговый RCA фоно
передняя панель Аналоговый гнездо 3,5 мм
Цифровой гнездо 3,5 мм mini-TosLink
цифр. 1
Цифровой Коаксиальный (BNC)
цифр. 2
Цифровой Коаксиальный (RCA phono)
цифр. 3
Цифровой Оптический (TosLink)
цифр. 4
Цифровой Оптический (TosLink)
цифр. 5
Цифровой Оптический (TosLink)
Примечание:
Гнездо аналогового/цифрового входа
на передней панели может использоваться как для
подключения стандартных аналоговых разъемов
3,5 мм, так и оптических цифровых штекеров mini-
TosLink. Определение типа подключаемого штекера
и соответствующая обработка сигнала происходит
автоматически.
Для подключения источников ко входам SuperUniti
всегда используйте высококачественные
соединительные кабели.
2 Установка и подключение SuperUniti
Установка SuperUniti должна осуществляться на специально предназначенном
для этого основании. Не устанавливайте устройство на другое оборудование
и убедитесь в наличии достаточной вентиляции. Перед подключением кабелей
или включением установка должна быть завершена окончательно. SuperUniti не
переходит режим ожидания и предназначен для постоянного нахождения во
включенном состоянии.
В следующих параграфах описывается порядок подключения SuperUniti к сети
питания и различных периферийным звуковым устройствам и источникам.

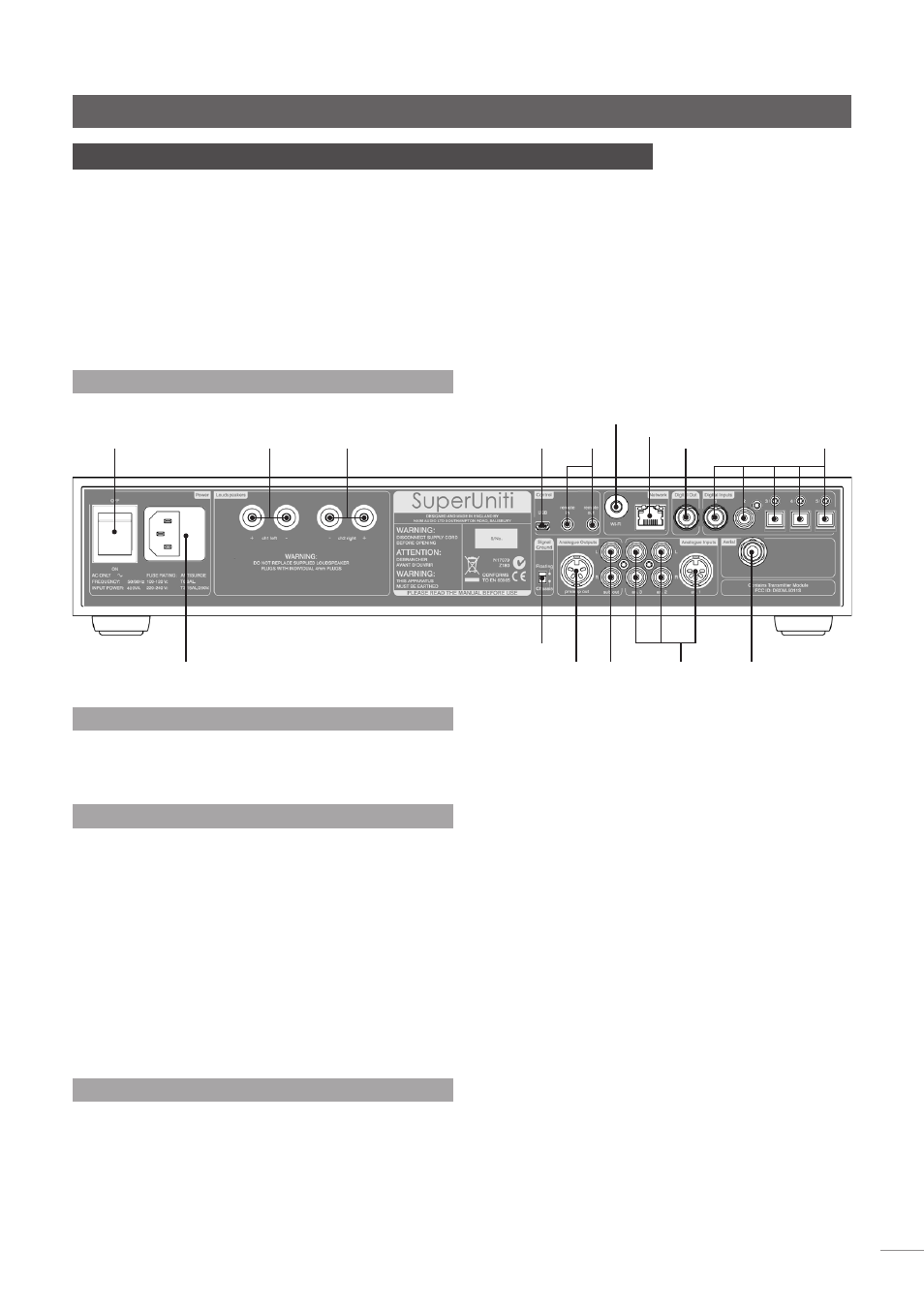

Диаграмма 2.1 показывает расположение разъемов на задней панели SuperUniti.
2.1 Задняя панель SuperUniti
разъем для подклю-
чения к сети питания и
предохранитель
выключатель
питания
сетевой разъем
Разъем для под-
ключения антенны
DAB/FM
левый
динамик
правый
динамик
сигнальный переключа-
тель заземления
выход предвари-
тельного усилителя
выход
сабву-
фера
анало-
говые
входы
Циф-
ровые
входы
вход/выход
для блока
дистан-
ционного
управле-
ния
интерфейс обнов-
ления mini-USB
цифровой выход
беспроводная сеть
разъем подключения антенны
(Wi-Fi)
