ВНИМАНИЕ!
Перед выполнением любых подключений к вашему VISO THREE выключите его питание или выдерните шнур питания из розетки. Также
рекомендуется отключить питание или выключить из розетки шнуры питания всех компонентов, участвующих в подключении сигнала
или сетевого питания.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

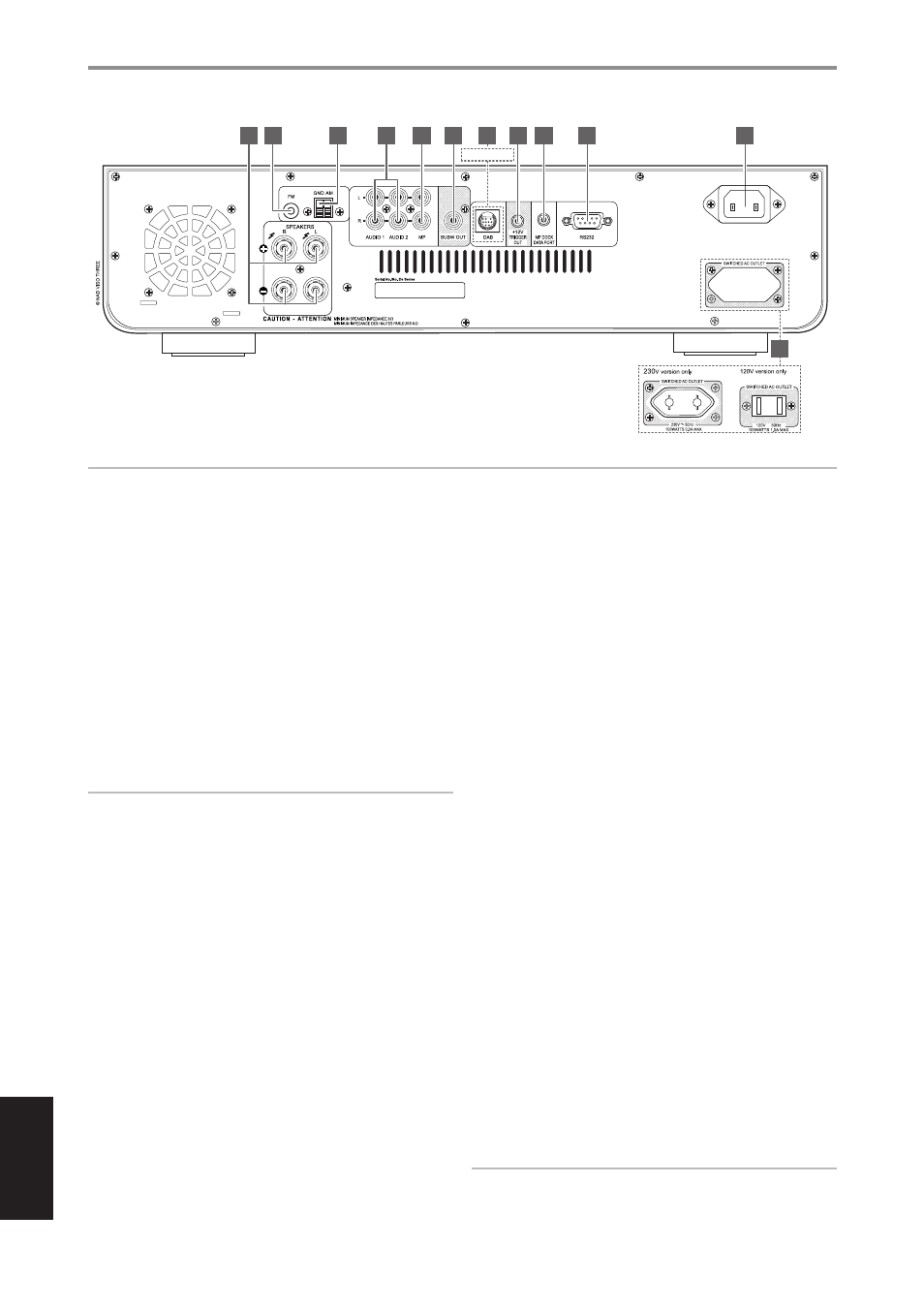

ЗАДНЯЯ ПАНЕЛЬ
1 4 3 2 5 6 7 8 9 10
12
11
230V version only
1 SPEAKERS (ДИНАМИКИ)
Данный аппарат предназначен для воспроизведения оптимального
качества звука при его подключении к динамиков, сопротивление
которых находится в пределах технических возможностей VISO
THREE. Убедитесь в том, что все динамиков имеют сопротивление не
менее 8 Ом.
• Подключите правую правых динамиков к клеммам с
маркировкой «R+» и «R-», при этом клемма «R+» подключается к
клемме «+» на динамиков, а клемма «R-» к клемме «-» динамиков.
Аналогичным образом подключите клеммы с маркировкой «L+»
и «L-» к левой динамик. Особое внимание уделите тому, чтобы
ни с какой стороны не было торчащих голых проводов и чтобы
провода не замыкали гнезда или клеммы друг с другом.
ПРИМЕЧАНИЕ
Используйте многожильный провод калибром не менее 16 гейч
(AWG). Подключения к VISO THREE могут быть выполнены с
помощью штекеров типа «банан» или путем подключения голых
проводов или контактов, для чего открутите пластиковую
гайку клеммы, аккуратно подключите провод и осторожно
закрутите гайку. Для сведения к минимуму опасности короткого
замыкания при подсоединении оголенного провода или контакта
удаляйте не более 1 см изоляции.
2 РАЗЪЕМ ДЛЯ АНТЕННЫ FM
• Подключите к входному разъему входящую в комплект антенну
FM проводного типа. Расправьте провод. По экспериментируйте,
меняя место расположения и ориентацию антенны, чтобы
добиться наилучшего звука и наименьшего уровня шумов.
• Закрепите антенну в выбранном месте с помощью кнопок,
булавок или аналогичных приспособлений.
3 РАЗЪЕМ ДЛЯ АНТЕННЫ AM
Рамочная АМ-антенна (или аналогичная ей) входит в комплект
поставки VISO THREE и предназначена для приема в диапазоне AM.
• Установите рычажок зажимной клеммы в открытое положение
и вставьте в отверстие клеммы провод антенны. Установите
рычажок клеммы в закрытое положение, и он зафиксирует
провод в клемме Для достижения наилучшего качества приема
пробуйте размещать антенну в разных местах; вертикальное
положение антенны обычно дает наилучшие результаты.
• Размещение антенны вблизи крупных металлических предметов
(бытовых приборов, радиаторов), а также удлинение кабеля
антенны может послужить причиной ухудшения качества
приема.
Подробная информация по РАМОЧНАЯ АМ-АНТЕННА приведена
в разделе ПРОСЛУШИВАНИЕ РАДИО В ДИАПАЗОНЕ AM/FM на
странице ЭКСПЛУАТАЦИЯ.
4 AUDIO 1, AUDIO 2
• Вход для дополнительных источников линейного сигнала, таких
как CD- проигрыватели или Мультимедийный Плеер или другого
линейного аудиоисточника.
• Используйте двойной переходник RCA-RCA для соединения этих
разъемов с левым и правым аналоговыми выходами устройства.
5 MP
• Вход для Мультимедийный Плеер или другого линейного
источника.
• Используйте двойной переходник RCA-RCA для соединения этих
разъемов с левым и правым аналоговыми выходами устройства.
• Порт MP используется по умолчанию для аудиовывода в
отдельно продаваемых моделях (док-станция NAD IPD для iPod)
1, NAD IPD 2 или более поздних версиях; когда порт передачи
данных NAD IPD DATA PORT также подключен к порту MP DOCK
DATA PORT на задней панели VISO THREE.
ПРИМЕЧАНИЕ
Модель «NAD IPD 2 Dock for iPod» (док-станция NAD IPD 2 для iPod)
поставляется в комплекте с VISO THREE.
