43
3.5
Установка
3.5.1
Установка HCS-5300TD
3.5.1.1
Монтаж на потолке
Цифровой инфракрасный трансивер HCS-5300TD
Набор для потолочного монтажа HCS-5300TD
Монтажное отверстие (просверлено в потолке)
Потолок

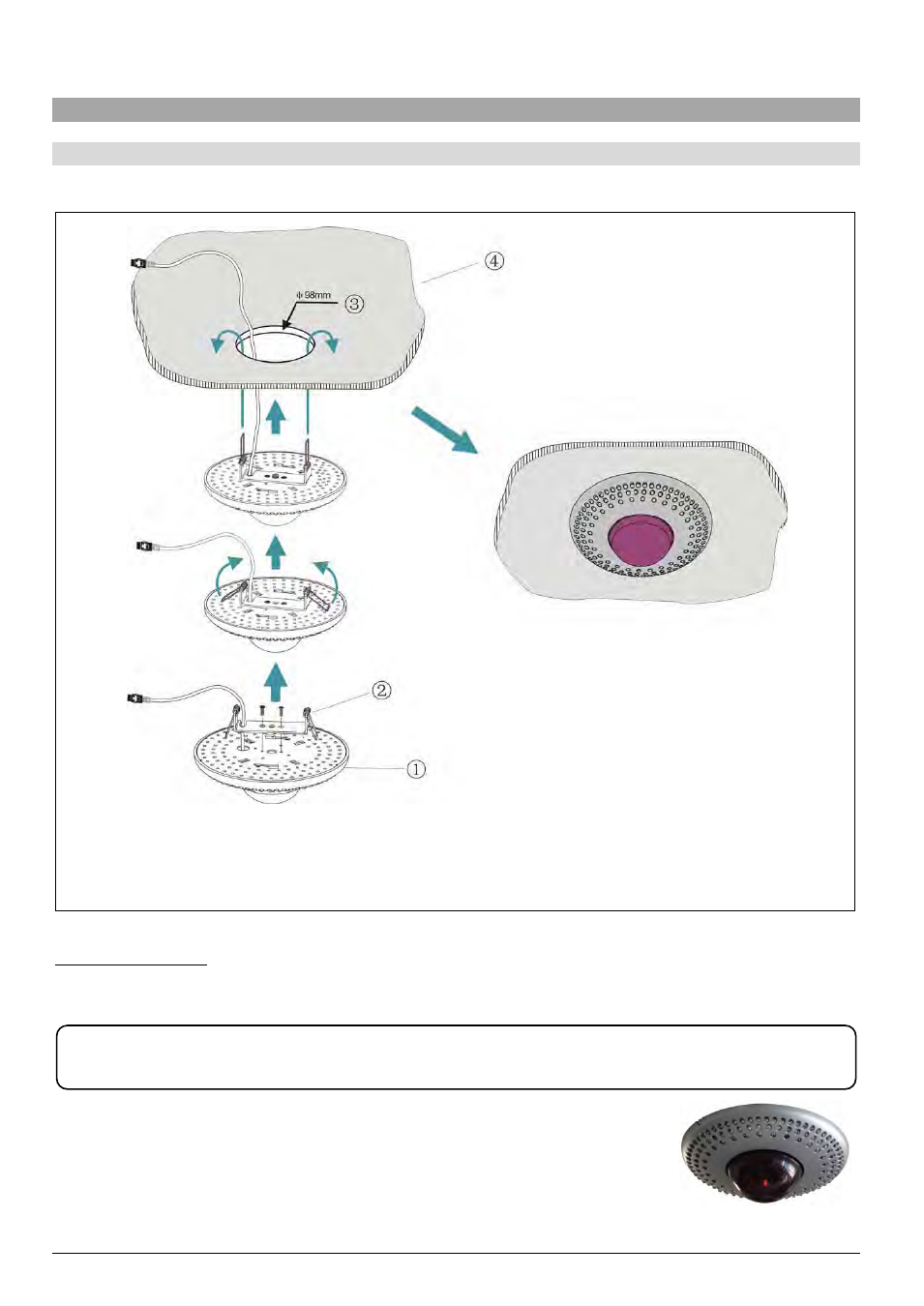

Рис. 3.24. Монтаж цифрового инфракрасного трансивера HCS-5300TD на потолке
Процедура монтажа:
Шаг 1: Установите набор для потолочного монтажа в верхней части трансивера HCS-5300TD;
Шаг 2: Просверлите отверстие диаметром 98 мм в потолке (для монтажа и отвода тепла во время эксплуатации);
Шаг 3: Проденьте кабель в монтажное отверстие;
Шаг 4: Держа пружину прямо и вертикально, вставляйте ее в монтажное отверстие до
тех пор, пока основание трансивера HCS-5300TD не скроется в потолке.
ПРЕДОСТЕРЕЖЕНИЕ:
Запрещается перекрывать доступ воздуха, чтобы обеспечить хорошую вентиляцию оборудования.
