8
10.
Графический ЖК дисплей 256x32. Показывает меню настроек и текущее состояние устройства.
(HCS-5100MA)
(HCS-5100MB)
(HCS-5100MC)

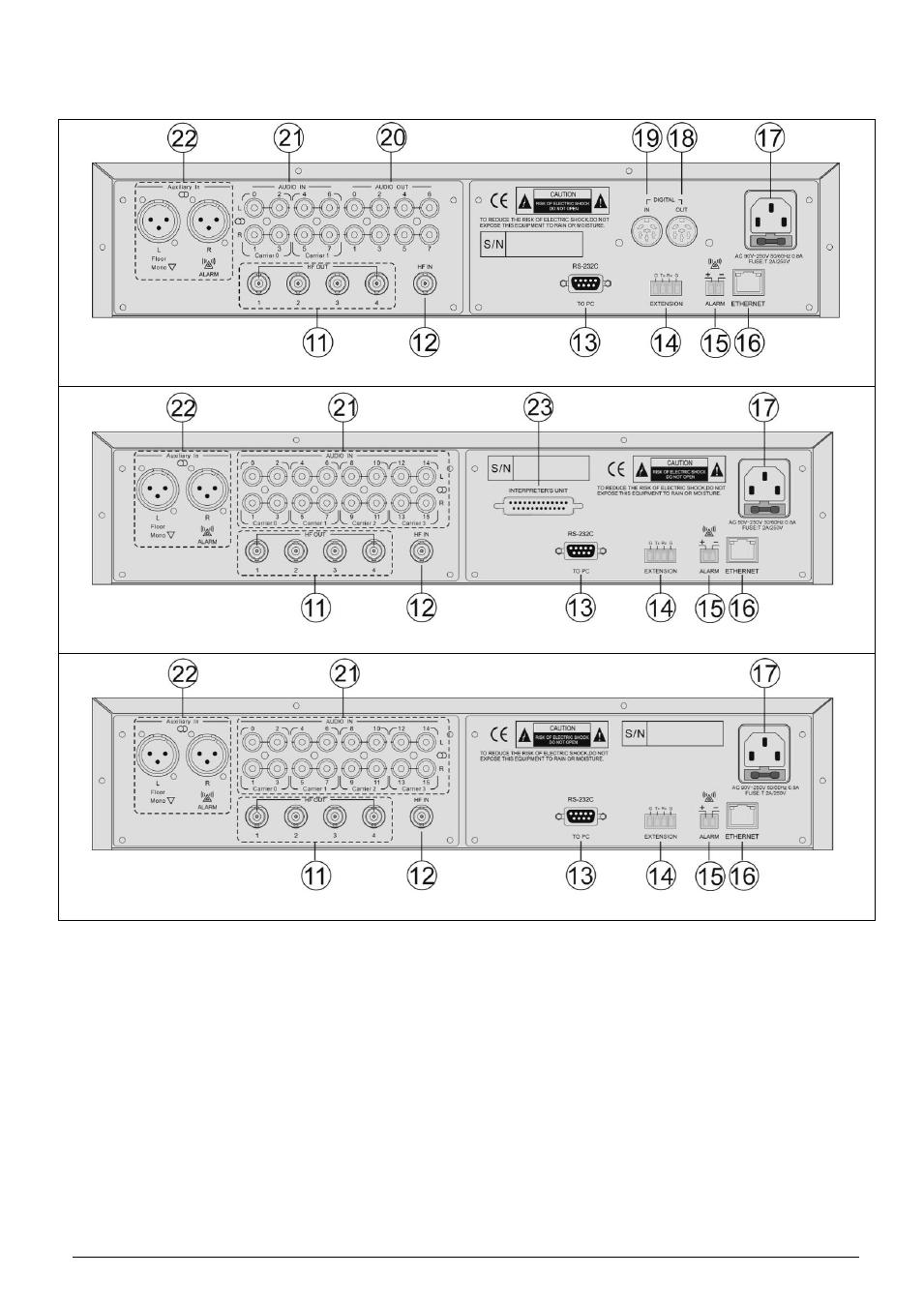

Рис. 2.2 Задняя панель HCS-5100M
Рис. 2.2:
11.
Выход ВЧ сигнала – 4 разъема BNC для подачи ВЧ сигнала на ИК излучатели. К каждому выходу может быть
подключено до 30-ти ИК излучателей.
12.
Вход ВЧ сигнала – 1 разъем BNC для приема ВЧ сигнала от другого ИК передатчика.
13.
Порт RS-232
14.
Интерфейс EXTENSION для расширения системы
15. "
Сухие" контакты для подключения системы аварийного оповещения – когда контакты замкнуты, аварийный
аудио сигнал на входе "Aux-R" передается по всем каналам и перекрывает остальные источники звука.
16.
Порт Ethernet – протокол TCP/IP предназначен для связи ИК передатчика с управляющим компьютером.
Через интерфейс Ethernet возможно удаленное управление системой.
17.
Гнездо для подключения кабеля питания. Со встроенным предохранителем.
