Страница 5: 2подключение
1.3
Описание
GPS-приёмники GlobalSat BU-353s4 и BR-355s4 имеют магнитное основание и могут использоваться внутри
салона автомобиля. Длина интерфейсного кабеля ~ 1.5 м.
На корпусе GPS-приёмника (слева от кабеля) расположен красный светодиод. При подключении питания
он включается и горит постоянно. Когда GPS-приёмник принял сигналы спутников и рассчитал позицию,
светодиод начинает мигать.
GPS-приёмник MR-350s4 имеет влагозащищённый корпус, приспособленный для стационарной установки
на корпусе транспортного средства. Длина интерфейсного кабеля ~ 4.5 м
1.4
Использование
Используйте GPS-приёмник вне помещений. Для обеспечения наилучшего качества приёма сигналов
спутников GPS-приёмники GlobalSat BU-353s4 / BR-355s4 / MR-350s4 должены располагаться в
горизонтальной плоскости, крышкой вверх. Не допускайте экранирования антенны металлическими
предметами.
2
Подключение
2.1
Подключение BU-353s4/BR-355s4/MR-350s4 к USB порту
компьютера

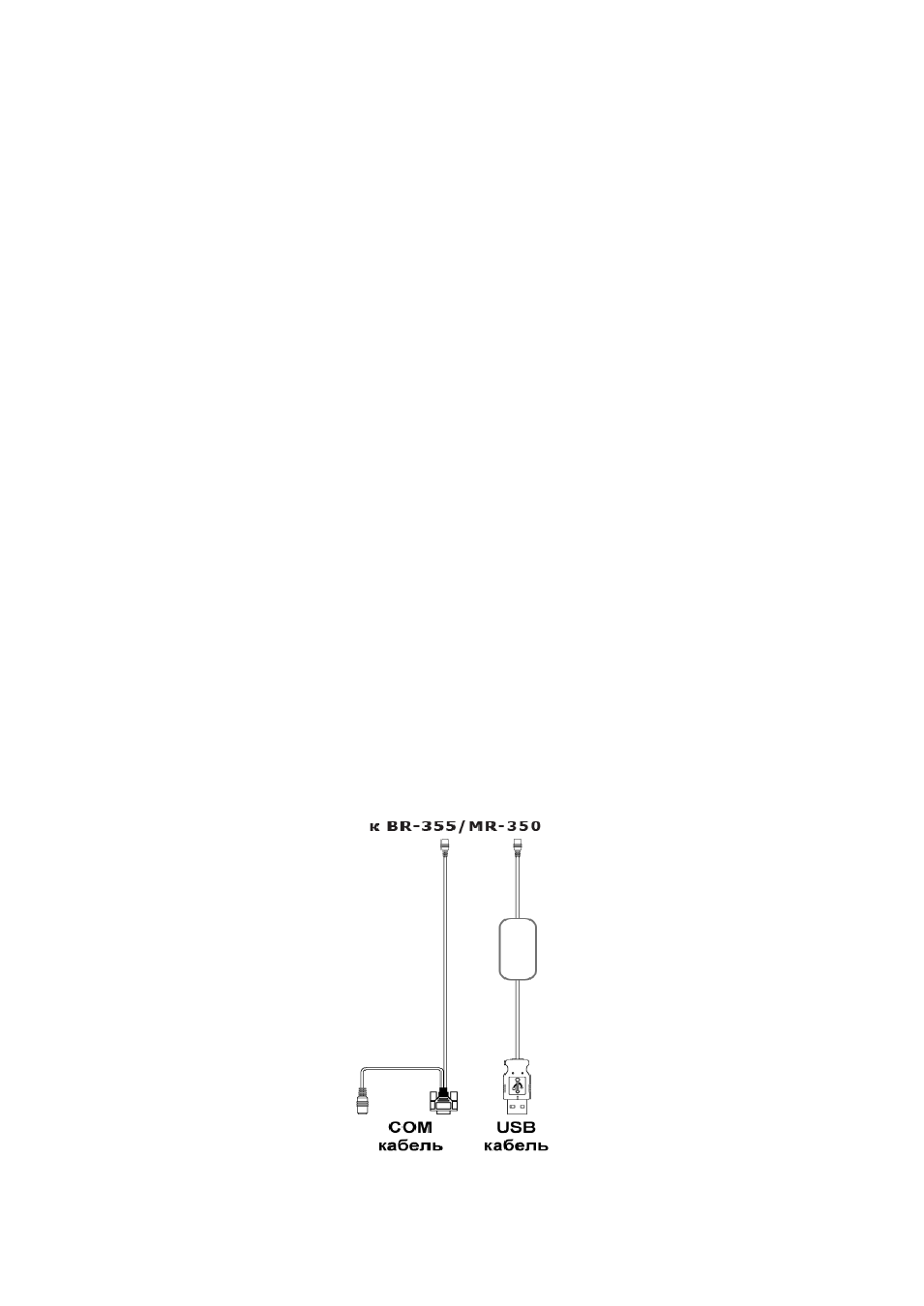

Рисунок 1. Варианты кабелей-переходников для BR-355s4/MR-350s4
