Приложение A RJ-45 PIN Specification
Когда Вы подключаете ваш 10/100Мбит/c Коммутатор Ethernet к другому коммутатору, мосту или концентратору, убедитесь,
что у вас есть необходимые прямые или кроссовые кабели. Каждый порт коммутатора поддерживает автоопределение MDI/MDI-X. Это
означает, что Вы можете непосредственно подключить Коммутатор к любому другому устройству Ethernet, не изготавливая кроссовый
кабель. На следующей таблице и диаграмме показывается расположение контактов гнезда/разъема и их назначение:
Контакт
MDI
Media Dependant
Interface
MDI-X
Media Dependant
Interface -Cross
1
Tx+ (
передача)
Rx + (
прием)
2
Tx - (
передача)
Rx - (
прием)
3
Rx + (
прием)
Tx+ (
передача)
4,5
Не
используется
6
Rx - (
прием)
Tx - (
передача)
7,8
Не
используется
Стандартный кабель, RJ-45 нумерация разъемов
Стандартный RJ-45 гнездо/коннектор

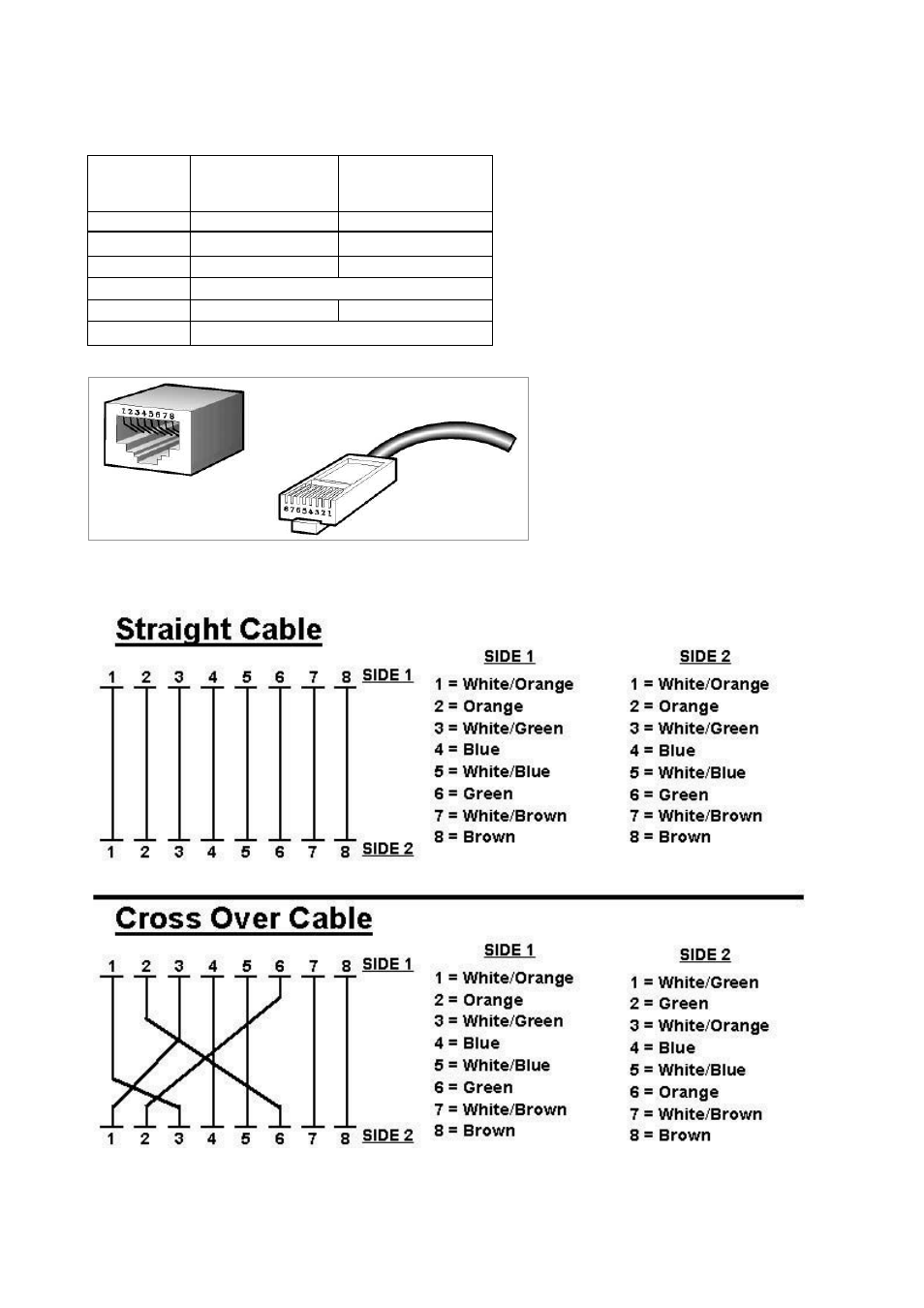

Стандартный UTP/STP кабель имеет 8 проводников, на каждый провод нанесена цветная маркировка. Ниже показано
расположение проводников и их цвет для прямого или кроссового соединения:
Прямое и кроссовое соединение кабеля
Положение проводников и их цветовая маркировка должны соответствовать показанным на рисунке, в соответствии с типом
подключения (прямое/кроссовое).
