Органы управления – Инструкция по эксплуатации Kenwood KAC-7252
Страница 5
5
РУС

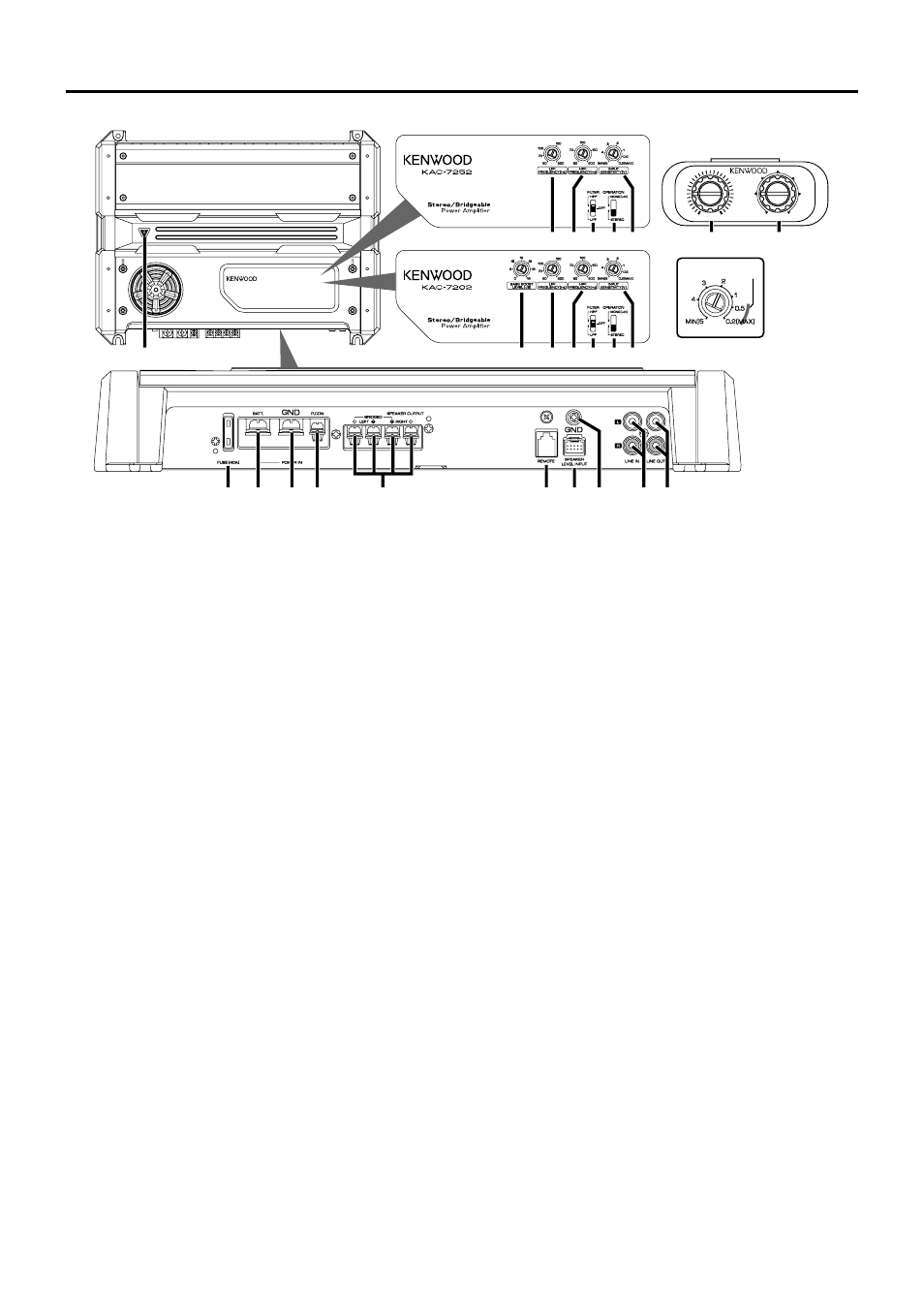

Органы управления
"//34
&2%15%.#9
p
q
r
s
t
u
v
w
x y
z
{
|
~
}
|
~
}
8o8
ЗАМЕЧАНИЕ
Панель управления располагается под крыш-
кой лицевой панели. Чтобы получить доступ
к этим органам управления, снимите крыш-
ку.
(1) Предохранитель (40 А х 1)
ЗАМЕЧАНИЕ
Если Вы не можете найти в магазине пре-
дохранитель, рассчитанный на нужный ток,
обратитесь к дилеру KENWOOD.
(2) Контакт подключения к аккумуля-
тору
(3) Контакт заземления
(4) Контакт управления питанием
Используется для управления включением/
выключением усилителя.
ЗАМЕЧАНИЕ
Управляет питанием усилителя. Подключай-
те это гнездо ко всем компонентам системы.
(5) Выходные гнезда подключения
акустических систем
- Стереофоническое подключение:
Если Вы хотите использовать усилитель в
качестве стереофонического усилителя, при-
меняйте стереофоническое подключение.
Акустические системы, которые могут быть
подключены, должны иметь сопротивление
2 Ом и более.
Если подключено несколько акустических
систем, убеждайтесь в том, что комбиниро-
ванное сопротивление этих акустических си-
стем для каждого канала равно 2 Ом и бо-
лее.
- Мостовое подключение
Если Вы хотите использовать усилитель в
качестве высокомощного монофонического
усилителя, применяйте мостовую схему под-
ключения. (Выполняйте подключения к гнез-
дам левого (LEFT) (+) и правого (R) (-) кана-
лов SPEAKER OUTPUT). Подключаемые аку-
стические системы должны иметь сопротив-
ление 4 Ом и более. Если подключено не-
сколько акустических систем, убеждайтесь
в том, что комбинированное сопротивление
этих акустических систем для каждого кана-
ла равно 4 Ом и более.
ПРЕДУПРЕЖДЕНИЕ
Номинальная мощность звучания акустичес-
ких систем должна быть не больше макси-
мальной выходной мощности усилителя. В
Пульт ДУ
(только для KAC-7252)
противном случае может возникнуть неисп-
равность.
(6) Гнездо REMOTE (только для KAC-
7252)
Используется для подключения кабеля дис-
танционного управления (поставляется до-
полнительно).
(7) Входные гнезда с уровнем сигна-
ла акустических систем
ЗАМЕЧАНИЕ
- Фирменная автомагнитола Kenwood долж-
на иметь максимальную выходную мощность
не более 40 Вт.
- Не подключайте кабели акустических сис-
тем от усилителя к входным гнездам с уров-
нем сигнала акустических систем, т.к. это
может привести к возникновению сбоев или
повреждению усилителя.
- Не подключайте кабели к обоим входным
гнездам типа RCA и входам с уровнем сиг-
нала акустических систем одновременно, т.к.
это может привести к возникновению сбоев
или повреждению усилителя.
- Подключите провод управления питанием
к источнику питания, который включается/
выключается ключом зажигания (линия АСС).
Когда выполнено это подключение, при вклю-
чении/выключении автомагнитолы может
возникать механический шум.
(8) Контакт заземления кабеля RCA
При использовании кабеля со штекерами типа
RCA и проводом заземления подключайте
провод заземления к этому контакту.
(9) Гнездо линейного входа LINE IN
(10) Гнездо линейного выхода LINE
OUT
На это гнездо поступает сигнал с линейного
входа.
(11) Сетевой индикатор
Когда включено питание усилителя, светит-
ся сетевой индикатор.
При включении питания или срабатывании
функции защиты этот индикатор мигает в
течение нескольких секунд.
(12) Регулятор BASS BOOST LEVEL
(только для KAC-7202)
Установите уровень звучания низких частот.
(13) Регулятор LPF FREQUENCY (низ-
кочастотный фильтр)
Когда переключатель FILTER установлен в
положение LPF, этот регулятор предназна-
чен для настройки частоты среза этого филь-
тра.
(14) Регулятор HPF FREQUENCY (вы-
сокочастотный фильтр)
Когда переключатель FILTER установлен в
положение HPF, этот регулятор предназна-
чен для настройки частоты среза этого филь-
тра.
(15) Переключатель FILTER
Этот переключатель позволяет применить
высокочастотную или низкочастотную филь-
трацию сигналов, поступающих на выходы
на акустические системы.
- Положение HPF (высокочастотный
фильтр):
Фильтрация частот в диапазоне выше поро-
говой частоты, установленной с помощью
регулятора HPF FREQUENCY.
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон воспроизводится
без фильтрации.
- Положение LPF (низкочастотный
фильтр):
Фильтрация частот в диапазоне ниже поро-
говой частоты, установленной с помощью
регулятора LPF FREQUENCY.
(16) Переключатель OPERATION
С помощью этого переключателя Вы можете
независимо выбрать способы усиления вход-
ных сигналов, поступающих на усилитель.
- Положение STEREO (стереофоничес-
кий режим):
Усилитель может использоваться в качестве
стереофонического усилителя.
- Положение MONO (Lch):
Усиление входного сигнала только левого
канала. Устанавливайте переключатель в это
положение и выполняйте мостовое подклю-
чение, чтобы использовать в качестве вы-
сокомощного монофонического усилителя.
(Входной сигнал правого канала не воспро-
изводится).
(17) Регулятор усиления BOOST
LEVEL (только для KAC-7252)
Устанавливает уровень усиления звучания
низких частот.
(18) Селектор усиливаемой частоты
FREQUENCY (только для KAC-7252)
Предназначен для выбора частоты, вблизи
которой будет выполнено усиление низких
частот.
