Jet Tools MBS-800DS - Инструкция (Страница 11)

инструкция по эксплуатации станка JET мод. MBS-800DS
11

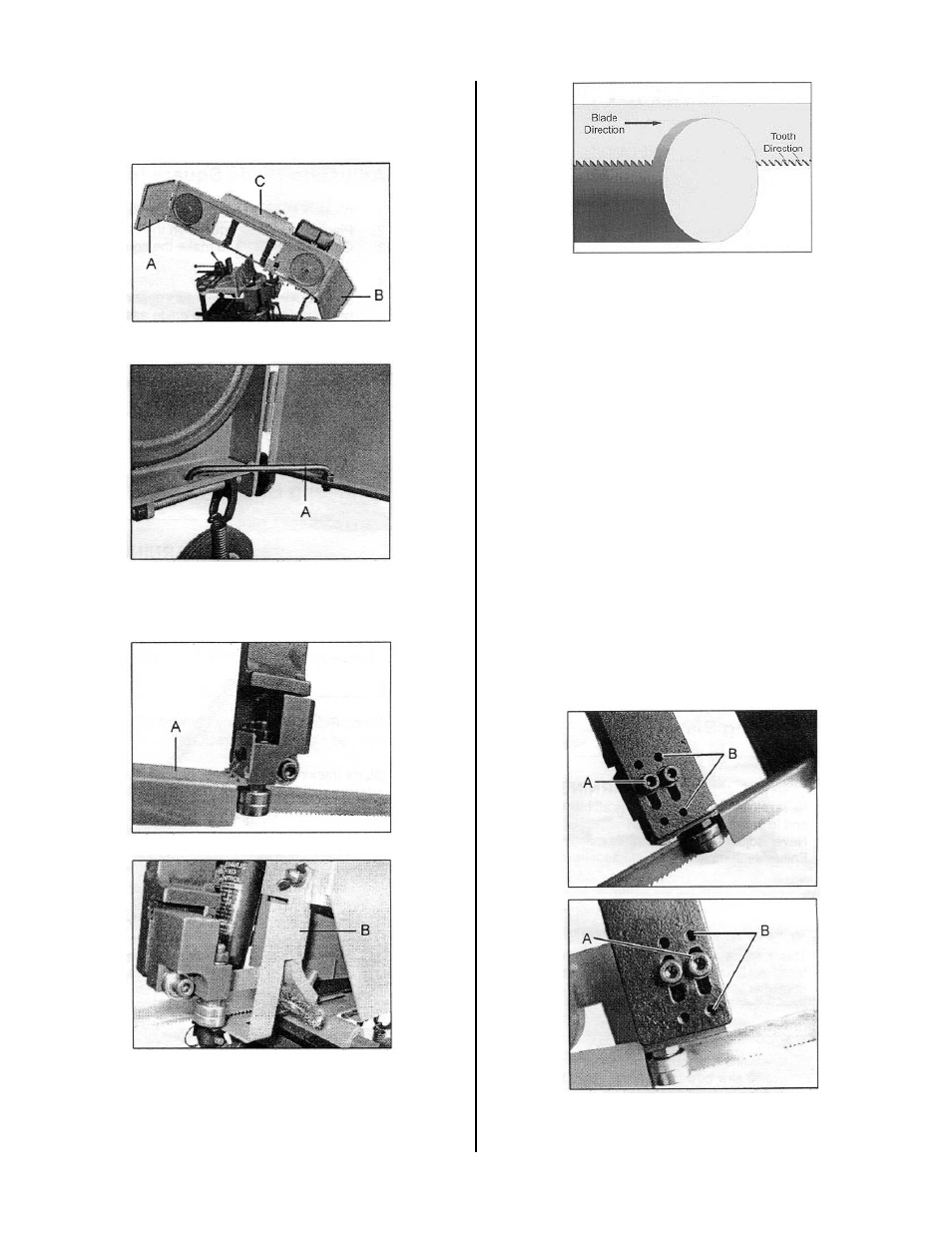

3. Откройте две защитные крышки шкивов (А, В,
Рис.17), зафиксируйте их двумя стопорами (А,
Рис.18), откройте верхнюю защиту полотна (С,
Рис.17).
Рис.17
Рис.18
4. Снимите защиту полотна (А, Рис19) открутив
крепежные винты. Снимите защиту полотна и
зачистную щетку вместе с защитой (В, Рис.20).
Рис.19
Рис.20
Установите новое ленточное полотно и убеди-
тесь, что зубья направлены по направлению
распила (Рис. 20а).
Рис.20а
Станки комплектуются одним ленточным по-
лотном. Для правильного выбора шага зуба
ленточного полотна, подходящего для отрезки
Ваших заготовок пользуйтесь таблицей подбо-
ра полотен в каталоге JET или инструкции.
ВНИМАНИЕ: При чрезмерном натяжении
возможен разрыв полотна, при недостаточ-
ном - проскальзывание ведущего шкива, за-
кусывание полотна в заготовке или увод от
перпендикулярного реза.
5.12
Регулировка перпендикулярности реза
1. Отключите станок от сети.
2. Установите поверочный угольник на рабочем
столе около полотна.
3.
Проверьте точность прилегания полотна
угольнику.
4. Если необходима регулировка, немного ос-
лабьте фиксирующие винты (А, Рис.21) и, по-
ворачивая регулировочные винты (В, Рис.21),
отрегулируйте перпендикулярность полотна
столу.
Рис.21
5. Затяните фиксирующие винты (А, Рис.21).
6. Подключите станок к сети.
