инструкция по эксплуатации станка JET мод. JVM-836TS
6

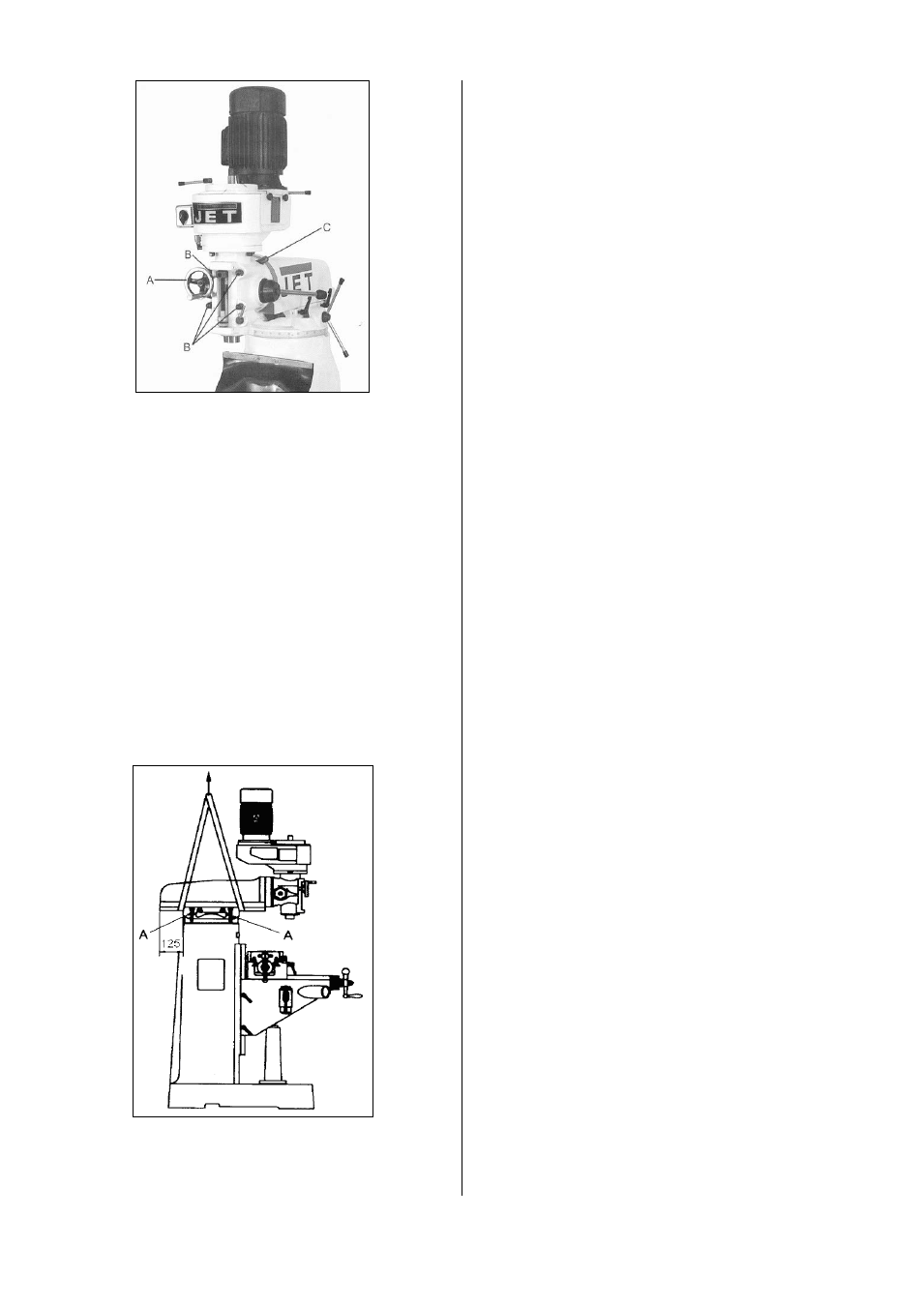

Рис.1
Монтажная поверхность
Станок должен быть прочно соединен с полом
анкерными болтами.
План установки: смотри приложение.
Применяйте анкерные болты достаточного
диаметра и длины.
Станок должен стоять горизонтально и рав-
номерно опираться по всем углам.
Подъем станка
Заведите подъемные ремни под консоль, как
это показано на рисунке (Рис.2)
Обратите внимание на положение консоли и
убедитесь в том, что стол находится около
стойки.
Сильно затяните оба зажимных рычага консо-
ли (А, Рис.2).
Рис.2
Внимание:
Станок тяжелый (730 кг)!
Обратите внимание на достаточную грузо-
подъемность и безупречное состояние
грузоподъемных приспособлений.
Не становитесь под подвешенным грузом.
Осторожно установите станок на анкерные
болты.
Для выравнивания стола станка используйте
уровень.
Во время выравнивания станка ослабьте ан-
керные болты, используя при необходимости,
затем снова сильно затяните анкерные болты.
Точность станка достигается только при его
правильной установке.
4
.3 Подключение к электрической сети
Подсоединение к сети со стороны клиента, а
также применяемые силовые кабели должны
соответствовать предписаниям.
Напряжение сети и частота должны соответ-
ствовать рабочим параметрам, указанным на
фирменной табличке.
Установленное пользователем защитное уст-
ройство должно быть рассчитано на 16 А.
Применяйте только силовые кабели с обозна-
чением H07RN-F.
Подключение и ремонт электрического обору-
дования разрешается проводить только ква-
лифицированным электрикам.
Подключение к электрической сети произво-
дится на клеммной колодке распределитель-
ного шкафа.
4
.4 Первая смазка
Перед пуском в эксплуатацию станка необхо-
димо обеспечить смазывающим веществом
все места смазки.
При невыполнении этого возможны значи-
тельные повреждения!
(Смотри раздел 8, Смазка).
4
.5 Пуск в эксплуатацию
Перед пуском станка проверьте приемный
конус шпинделя для установки инструмен-
та
(смотри раздел 5.2).
Поставьте главный выключатель в распреде-
лительном шкафу в положение ВКЛ, загора-
ется контрольная лампа подключения к элек-
трической сети (Е, рис. 3).
Нажатием включающих зеленых клавиш на
пульте управления (А, В, рис. 3) можно запус-
тить вращение шпинделя в прямом и обрат-
ном направлении.
