инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
25
(b)
2.c.

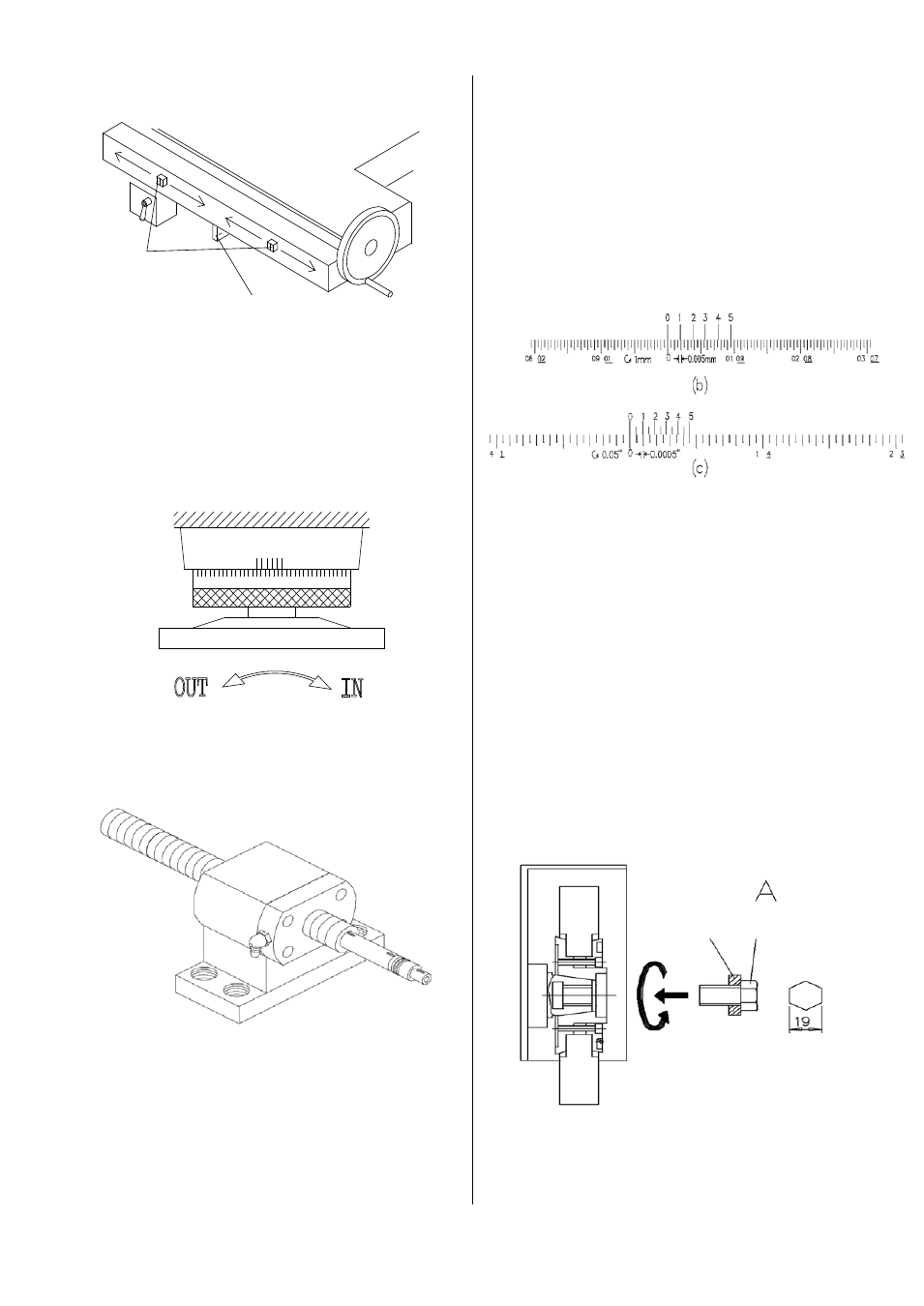

Для поперечного перемещения стола вруч-
ную, отключите спначала автоматическую попе-
речную подачу, затем вращая маховик перемес-
титестол в поперечном направлении (Рис.6.8с).
Автоматическая поперечная подача функциони-
рует только при работающем гидравлическом
столе.
(
с)
3. Каждые 3~6 месяцев, очищайте остатки масла
на шариковом винте, после чего смажьте новым,
через пресс-масленку (Рис.6.8d).
(d)
6.7
Вертикальное перемещение
1.
Быстрое перемещение шпинделя в верти-
кальном положении осуществляется шаговым
двигателем переменного тока.
2.
Ручное перемещение
a.
Чтобы переместить шпиндельную голову
вречную, нажмите на маховик и, прижимая его,
поворачивайте, чтобы переместить шпиндель в
нужное положение.
b.
Ослабьте фиксатор нониуса и поверните его
так, чтобы совпали начала отсчета, как показано
на Рис.b и зафиксируйте фиксатором. При пово-
роте маховика на шкале будет видна величина
перемещения шпинделя.
6.8
Установка/снятие шлифовального круга.
ПРЕДУПРЕЖДЕНИЕ:
Отключите станок перед установкой или снятием
шлифовального круга.
1.
Установка собранных круга и фланца.
Очистите посадочную поверхность шпинделя и
внутреннее отверстие фланца, затем установите
фланец с кругом на шпинделе станка. Наверните
гайку фланца А (против часовой стрелки), чтобы
закрепить круг и фланец на шпинделе.
2.
Снятие круга и фланцев
Сначала открутите гайку А. Затем вверните
съемную гайку (С), чтобы стянуть фланец с кру-
гом со шпинделя станка. Используйте рожковый
закрытый или шестигранные ключи или головки
в качестве инструмента.
JPSG-1020AH
индикатор
реверс
хода
DOG
вращать против
часовой стрелки
винт 251016
шайба
251017
