инструкция по эксплуатации станка JET мод.JRD-1230Н
8
7.
РАБОТА СТАНКА
7.1. Элементы управления

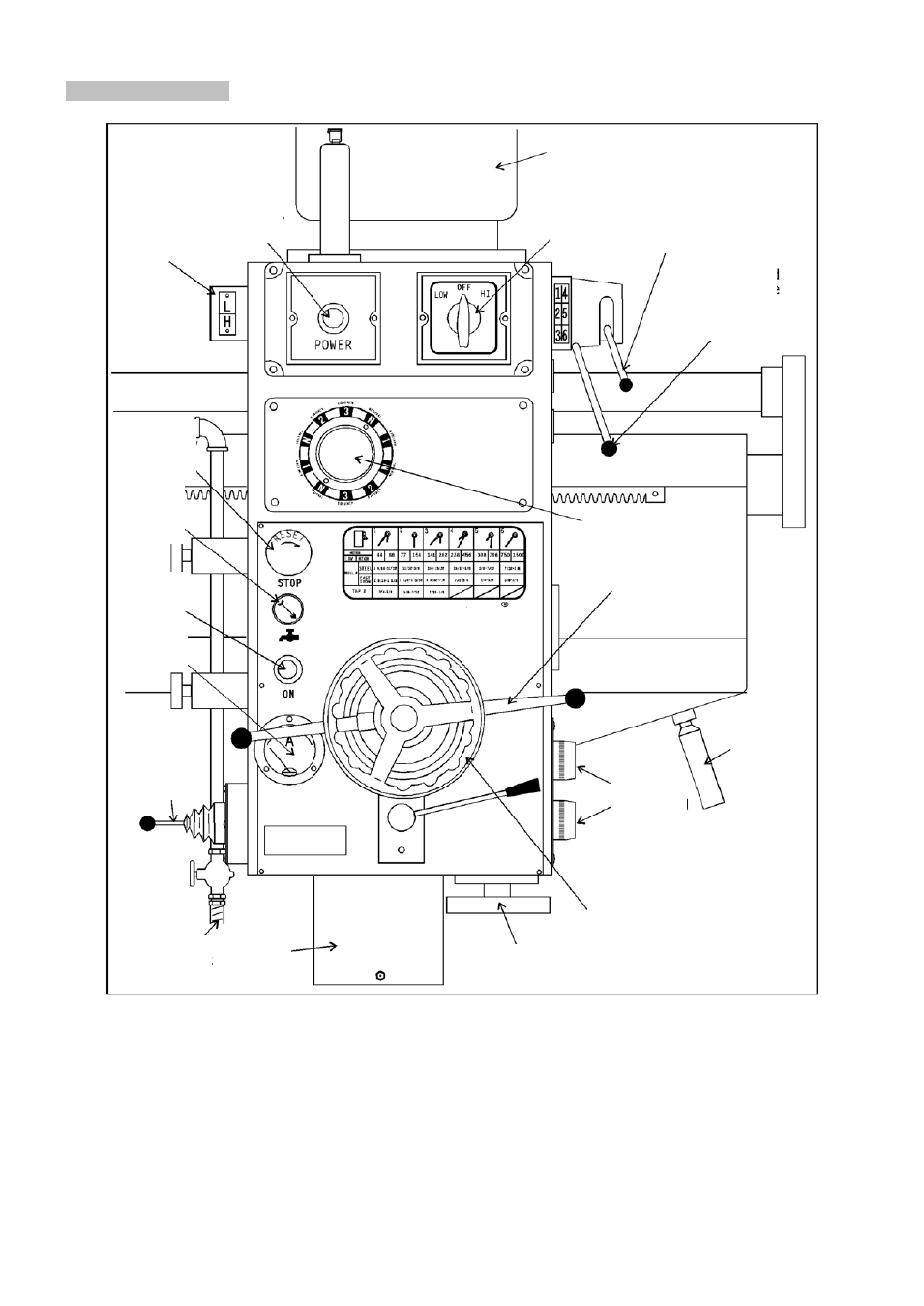

Рис.8
1 ......
Двигатель
2 ......
Индикатор диапазона Н/В
3 ......
Индикатор включения питания
4 ......
Переключатель диапазона скорости
5 ......
Переключатель коробки Н/В
6 ......
Трехскоростная коробка
7 ......
Аварийный выключатель
8 ......
Выключатель СОЖ
9 ......
Выключатель питания
10 ....
Амперметр
11 ....
Рукоятка управления консоли и шпинделя
12 .....
Подвод СОЖ
13 .....
Диск выбора подачи
14 .....
Рукоятка подачи
15 .....
Рукоятка ручного поворота консоли
16 .....
Кнопки БЛОК/РАЗБЛОК колонны и свер-
лильной головы
17 .....
Штурвал перемещения сверлильной го-
ловы
18 .....
Штурвал точной подачи
19 .....
Пиноль шпинделя
15
16
17
13
6
5
1
4
3
2
7
8
9
10
11
19
12
18
14
