инструкция по эксплуатации станка JET мод. JMD-X1
5
Подвержение опасности поражения электриче-
ским током при неправильной прокладке кабеля.
3
. Спецификация станка
3
.1 Технические характеристики
Макс. диаметр сверления Ст.3 .................. 13 мм
Макс. диаметр торцевой фрезы ................ 30 мм
Макс диаметр концевой фрезы .................. 13 мм
Частота вращения шпинделя ....100-2500 об/мин
Конус шпинделя ........................................... MK-3
Ход фрезерной головки ............................ 180 мм
Зажимная тяга ............................................... M10
Наклон стойки .................... 45° влево/45° вправо
Расстояние шпиндель-стойка. ................. 170 мм
Расстояние шпиндель-стол. ..................... 280 мм
Размер стола по оси Х и Y ............... 385x100 мм
Ход стола по оси Х и Y ..................... 220х100 мм
Т-образный паз, 3 ....................................... 12 мм
Выходная мощность ................... 0,5 кВт/S
1
100%
Потребляемая мощность ........... 0,75 кВт/S
6
40%
Габаритные размеры ................. 520x500x760 мм
Масса ............................................................ 50 кг
Сетевое питание ...............220 В ~1L/N/PE 50 Гц
Рабочий ток ..................................................... 1 A
Сечение силового кабеля (H07RN-F) 3x0,75 мм²
Устройство защиты ......................................... 5 A
Станок предназначен для сверления, концевого и
торцевого фрезерования небольших деталей с
максимальными габаритами 300х200х200 мм.
*Примечание: Спецификация данной инструк-
ции является общей информацией. Данные тех-
нические характеристики были актуальны на мо-
мент издания руководства по эксплуатации.
Производитель оставляет за собой право на из-
менение конструкции и комплектации оборудо-
вания без уведомления потребителя.
Настройка, регулировка, наладка и техниче-
ское обслуживание оборудования осуществ-
ляются покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для опти-
мального подбора оборудования и увеличения сро-
ков эксплуатации выбирайте станки с запасом.
Станок предназначен для эксплуатации в закры-
тых помещениях с температурой от 10 до 35⁰С и
относительной влажностью не более 80%.
Во избежание преждевременного выхода электро-
двигателя станка из строя и увеличения ресурса
его работы необходимо: регулярно очищать элек-
тродвигатель от стружки и пыли; контролировать
надежность контактов присоединенных силовых
кабелей; контролировать соответствие сечения си-
лового или удлинительного кабеля.
3
.2 Уровень шума
Уровень мощности звука (согласно EN 11202):
Холостой ход максимальное число оборотов 70-
75
дБ (A)
Приведенные значения относятся к уровню ис-
пускания шума и не являются необходимым
уровнем для безопасной работы.
Эта информация пригодна для того, чтобы дать
возможность пользователю станка лучше оце-
нить подвержение опасности и возможные риски.
3
.3 Комплект поставки
Сверлильный патрон 10 мм с оправкой Mk-3
Зажимная тяга М10
Защитный экран
Инструкция по эксплуатации с деталировкой
Сертификат точности
3
.4 Описание станка

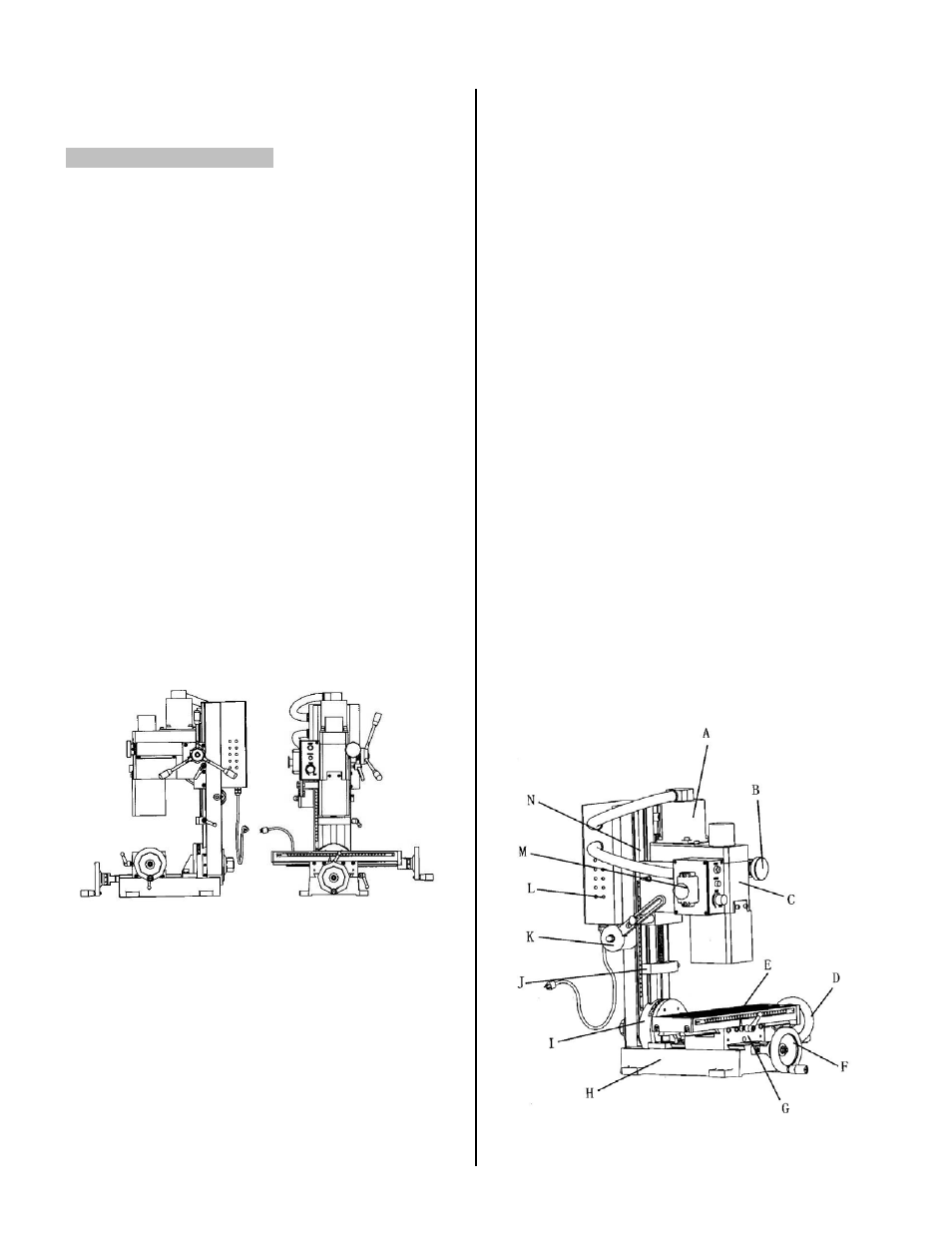

Рис.1
А .... Безщеточный двигатель
