инструкция по эксплуатации станка JET мод.JRBM-10N
8

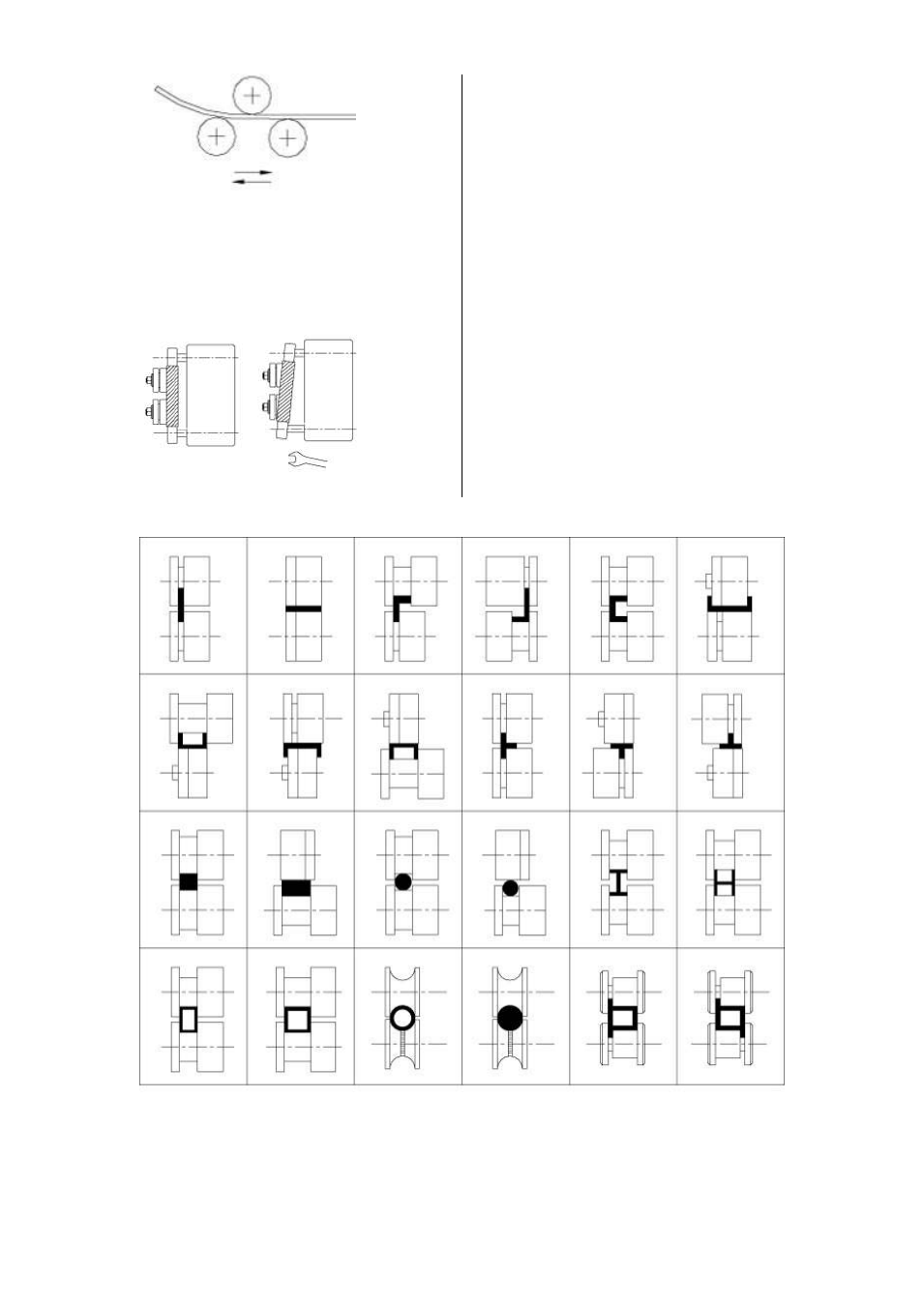

Рис.С
Есть вероятность, что материал будет за-
гибаться влево или вправо. Для того чтобы
избежать этого, Вы должны отрегулировать
направляющие ролики как указано на
рис.D.
Рис.D
Так как направляющие регулируются сверху
и снизу, Вы можете установить их под опре-
деленным углом.
Примечание: Для получения круглого профи-
ля боковые направляющие должны быть па-
раллельны поверхности станка. В противном
случае Вы получите только спиральные про-
фили.
На рис.6 изображена таблица настройки ро-
ликов для гибки профилей различного сече-
ния.
Таблица настройки роликов
Рис.6
