инструкция по эксплуатации станка JET, мод. JMD-1452TS

8

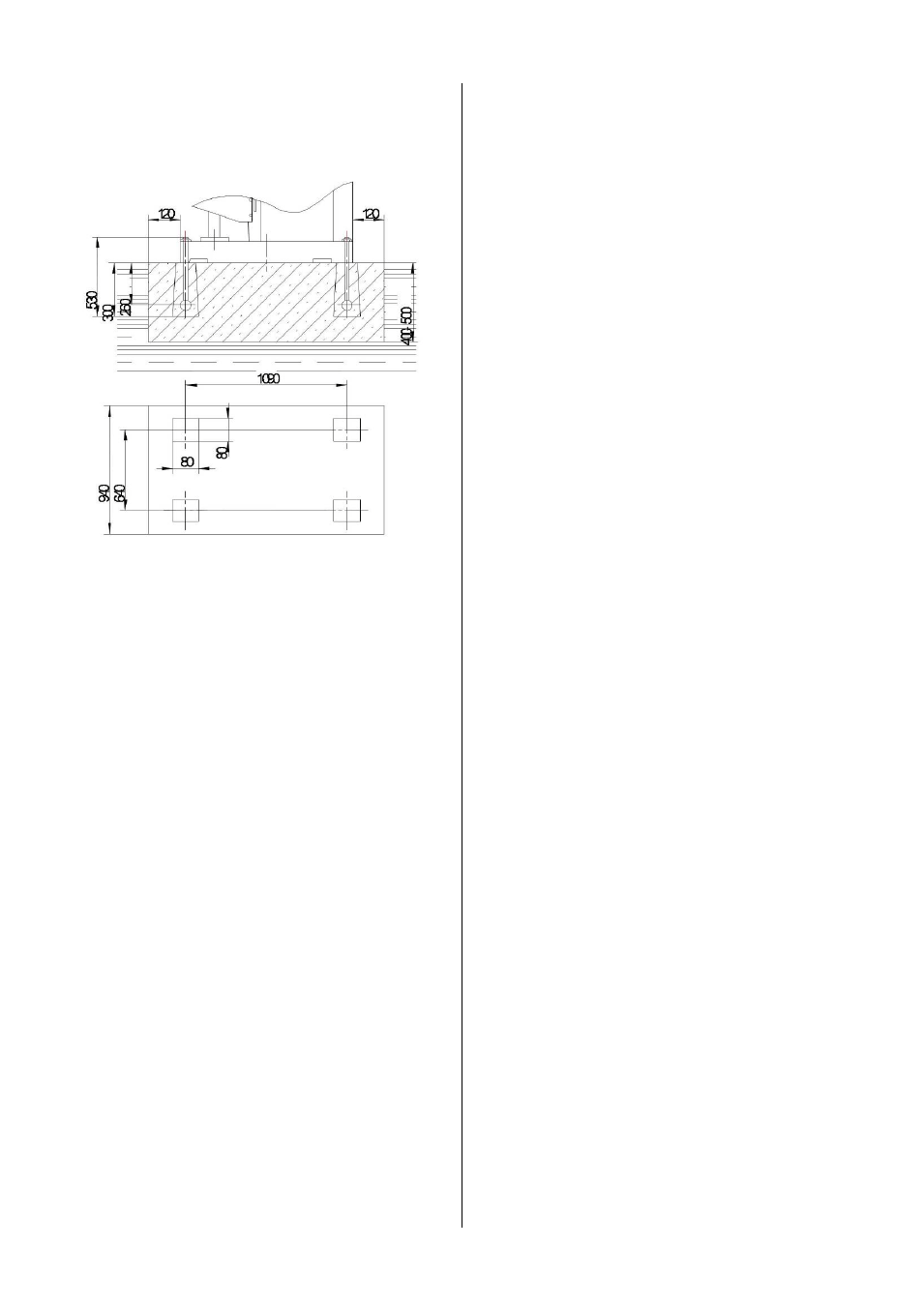

4.2 Установка

Чтобы обеспечить точность и стабильность

механической обработки на станке его необ-

ходимо установить на бетонном фундаменте

с размерами указанными в Рис.3.

Рис.3

Фундамент должен быть основан на твердой

почве. Станок необходимо монтировать на

фундаменте после его затвердевания. Убе-

дитесь, что непараллельность установки

станка после фиксации гайками составляет

не более 0,04 мм на 1000 мм в продольном и

поперечном направлении.

4.3 Пробный запуск
4.3.1

Удалите антикоррозионную транспорт-

ную смазку со всех поверхностей станка. На-

несите тонкий слой машинного масла на ра-

бочие поверхности станка.

4.3.2 Ослабьте фиксирующие рукоятки

направляющих в трех направлениях (X, Y, Z)

станка перед пробным запуском.
4.3.3

Залейте машинное масло в коробку

подач, расположенную справа, затем

сделайте полную проверку.

4.3.4 Проверьте надежность установки на

станке маховиков и рукояток.

4.3.5 Проверьте, что выбор направления пере-

мещения автоматической подачи соответствует

перемещению стола, если это не так, необхо-

димо изменить фазировку подключения.
4.3.6

Выполняйте первый запуск, без нагруз-

ки, на самой низкой скорости примерно в те-

чение 30 минут, затем увеличьте скорость

шаг за шагом. Проверьте, что направление

вращения шпинделя соответствует выбран-

ному.

Внимание: Необходимо соблюдать акку-

ратность при установке или транспорти-

ровке станка.

5. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ *

Макс. диаметр сверления, (СЧ) ............... 50 мм

Макс. диаметр сверления, (автоподача) . 20 мм

Макс. нарезаемая резьба**......................... М16

Макс. диаметр концевой фрезы .............. 25 мм

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ

Частота вращения шпинделя ... 70-3600 об/мин

Число скоростей ............................................. 10

Конус шпинделя ..................... ISO 40 (DIN2080)

Ход пиноли вертикального шпинделя ... 127 мм

Автоподача пиноли .............. 0,1/0,15/0,3 мм/об

Расстояние шпиндель-стол ............ 200-650 мм

Расстояние шпиндель-стойка ......... 150-550 мм

ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ

Частота вращения шпинделя ... 58-1800 об/мин

Число скоростей ............................................. 12

Конус шпинделя ..................... ISO 50 (DIN2080)

Расстояние шпиндель-стол ................ 0-450 мм

ФРЕЗЕРНЫЙ СТОЛ ...........................................

Размер стола по оси Х и Y ............1320х360 мм

Ход стола по оси Х и Y ..................1000х300 мм

Подача стола по оси Х и Y, 8 ....... 15-379 мм/об

Т-образный паз, 3 ..................................... 18 мм

Макс. нагрузка на стол ............................. 300 кг

Двигатель автоподачи ......................... 0,75 кВт

Двигатель подъема стола ...................... 1,1 кВт

Выходная мощность ......... 3,7 / 4,0 кВт/S

1

100%

Потребляемая мощность 5,25 / 5,5 кВт,/S

6

40%

Габаритные размеры ........ 2070х2020х2336 мм

Масса ...................................................... 2500 кг

*Примечание: Спецификация данной

инструкции является общей информацией.

Данные технические характеристики были

актуальны на момент издания руководства по

эксплуатации. Производитель оставляет за

собой право на изменение конструкции и

комплектации оборудования без уведомле-

ния потребителя.
**Нарезание резьбы возможно только при

наличии специальной оснастки. Нарезание

резьбы с помощью реверсивного враще-

ния шпинделя без оснастки недопустимо.

Настройка, регулировка, наладка и

техническое обслуживание оборудования

осуществляются покупателем.

В технических характеристиках станков ука-

заны предельные значения зон обработки,

для оптимального подбора оборудования и

увеличения сроков эксплуатации выбирайте

станки с запасом.

Обслуживающий персонал должен иметь

соответствующий допуск на эксплуата-

цию и проведение работ на оборудовании

оснащенного электродвигателем напря-

жением питания 380В, 50Гц.
