инструкция по эксплуатации станка JET мод. JBG-150, JBG-200

6

Необходимые детали:
2 ......

Установочные кронштейны

защитного козырька для глаз ...................... (42)
4 ......

Установочные винты .......................... (46)

4 ......

Шайбы ................................................. (48)

2 ......

Искрогасители ............................. (43) (44)

4 ......

Гайки ................................................... (47)

Искрогасители, установочные кронштейны

защитного козырька для глаз, блоки защит-

ных козырьков для глаз и необходимые для

монтажа детали упакованы в пластиковый

пакет, включенный в комплект поставки шли-

фовального станка. Рисунки 2 и 3 демонстри-

руют сборку для правостороннего искрогаси-

теля и защитного козырька для глаз. Все де-

тали одинаковые, кроме того, что имеются

правый и левый искрогасители. Смотрите на

Рисунок 2, чтобы убедиться, что вы установи-

ли их правильно.

Ссылаясь на Рисунок 2:
1.

Выберите правый искрогаситель (С), уста-

новочный кронштейн (D), а также болт (А) и

шайбу (В).

Защитный козырек для глаз

Два блока защитных козырьков для глаз, каж-

дый завернут в прозрачный пластик, включе-

ны в комплект поставки шлифовального стан-

ка. Каждый блок состоит из следующих дета-

лей:

1 ......

Защитный козырек для глаз ............... (45)

1 ......

Установочная пластина защитного

козырька для глаз ....................................... (42)

2 ......

Установочные винты .......................... (46)

2 .....

Шайбы ................................................. (48)

1 .....

Искрогаситель .............................. (43) (44)

2 ......

Гайки ................................................... (47)

Защитные козырьки для глаз идентичны и

подходят для установки с любой стороны

шлифовального станка.

Чтобы установить (см. Рисунок 3):

1.

Разверните один блок, достаньте детали и

разложите их.
2.

Наверните два установочных винта (А)

через установочную пластину (В), защит-

ный козырек для глаз (C), установочный

кронштейн (D) и шайбы (Е), а затем затяните

их при помощи гаек (F).
3.

Установите искрогаситель (С) и устано-

вочный кронштейн (D) на правую защиту круга

шлифовального станка, как показано на Ри-

сунке 2, при помощи болта (А) и шайбы (В).

4.

Отрегулируйте искрогасители так, чтобы

они находились на расстоянии не более 1/16"

от поверхности шлифовального круга или

другого используемого аксессуара.
5.

Установите левый искрогаситель и уста-

новочный кронштейн таким же образом.

Примечание: По мере снашивания круга, ис-

крогасители необходимо регулировать, чтобы

сохранить зазор в размере 1/16".

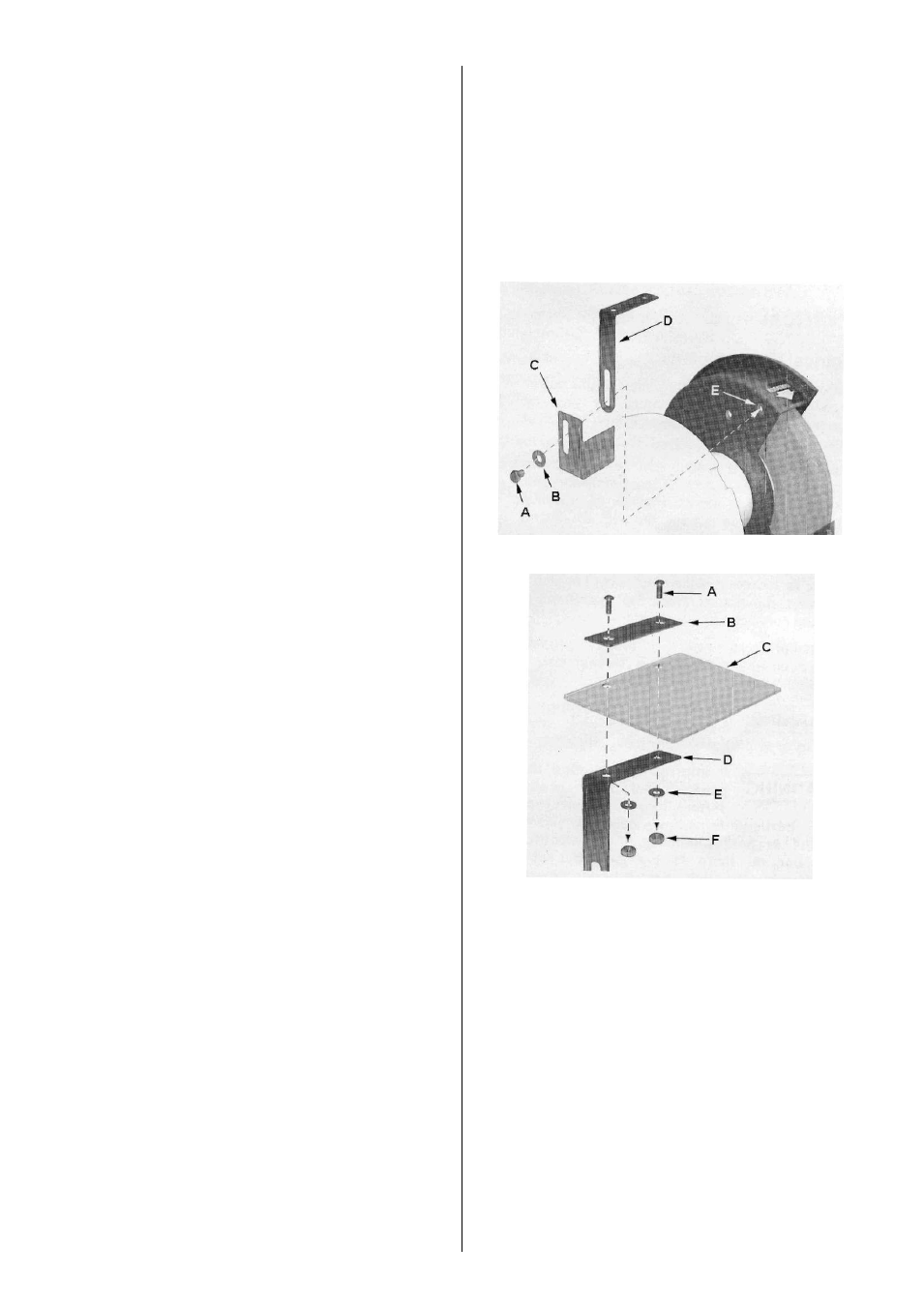

Рис.2

Рис.3

Примечание: Защитные козырьки для глаз

должны двигаться свободно, но при этом ос-

таваться на месте после того, как будут затя-

нуты.

Повторите с другой стороны.

Установка шлифовального станка

Чтобы избежать смещения шлифовального

станка во время работы, его необходимо на-

дежно зафиксировать на рабочей поверхно-

сти или на шлифовальной стойке.
1.

Выровняйте отверстия на шлифовальном

станке с заранее просверленными отверстия-

ми на верстаке или на шлифовальной стойке.
2.

Вставьте болты через отверстия и затяни-

те их, используя шайбы и гайки (не прилага-

ются).
