инструкция по эксплуатации станка JET модели HVBS-812RK
5
Поверхность, на которой устанавливается станок,
должна быть достаточно ровной и способной вы-
держивать нагрузки.
По соображениям упаковки станок поставляется
не полностью смонтированным.
5.2 Монтаж
Если Вы при распаковке обнаружили поврежде-
ния вследствие транспортировки, немедленно со-
общите об этом Вашему продавцу, не запускайте
станок в работу!
Утилизируйте, пожалуйста, упаковку в соответст-
вии с требованиями охраны окружающей среды.
Удаляйте защитную транспортную смазку с по-
мощью мягких растворителей.
Поднимите станок на защитные деревянные
планки.

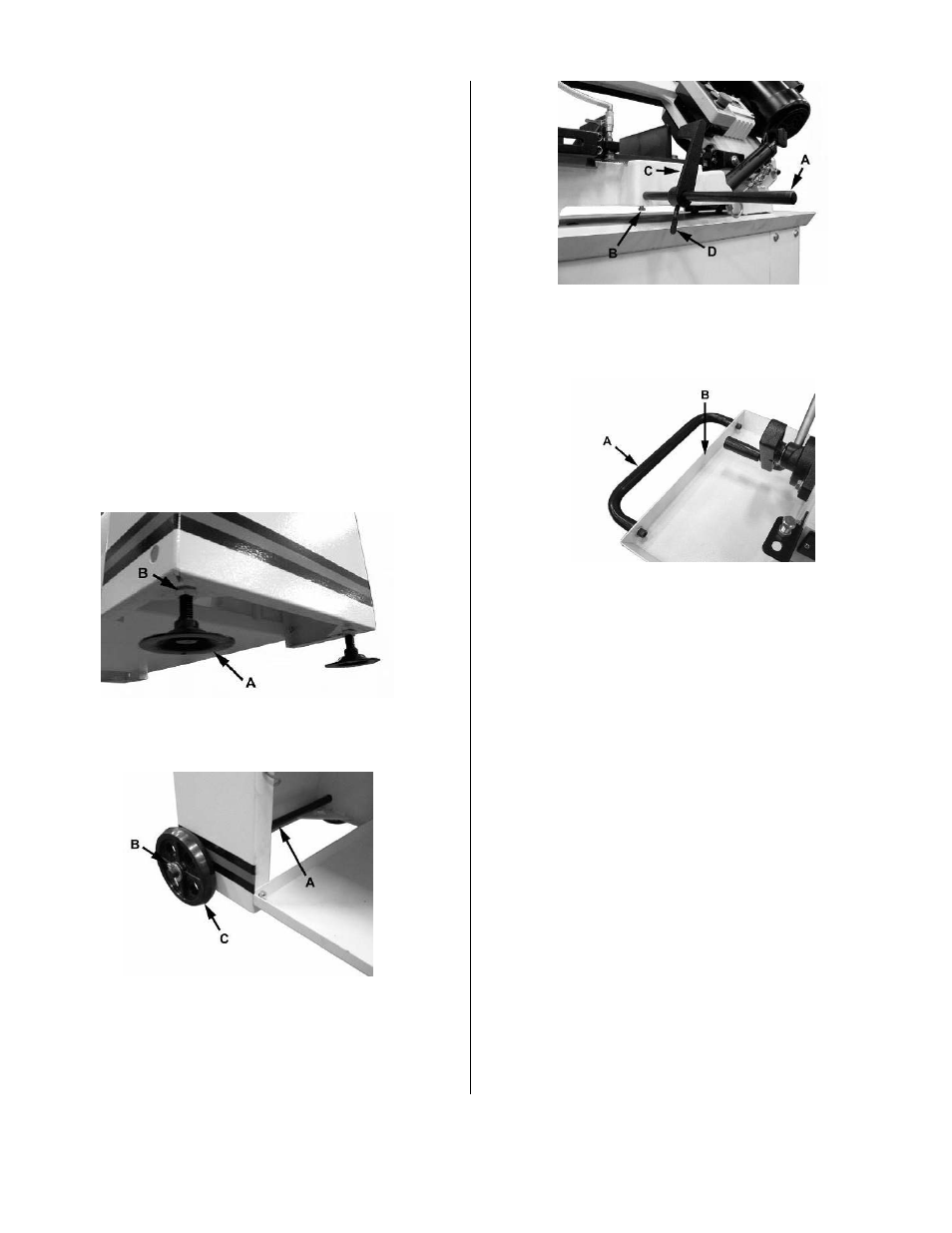

Смонтируйте регулируемые опоры (A, Рис. 2) с
помощью 2 гаек (B) на стороне, противоположной
мотору.
Рис.2
Проденьте оси колес (A, Рис. 3) через станину
станка и установите колеса (B), прежде чем Вы
закрепите их шплинтами (C).
Рис.3
Установите упорную штангу (A, Рис. 4) на станине
станка, используя шестигранный винт (B).
Зафиксируйте удлинительный упор (C) шиповым
винтом (D).
Рис.4
Зафиксируйте ручку (A, Рис. 5) на поддоне для
стружки (B), используя 2 внутренних шестигран-
ных винта и шайбы.
Рис.5
5.3 Подключение к электрической сети
Подсоединение к сети со стороны рабочего, а
также применяемые силовые кабели должны со-
ответствовать предписаниям.
Обратите внимание на то, чтобы напряжение в
сети соответствовало параметрам, указанным на
фирменной табличке станка.
Установленное изготовителем защитное реле
должно быть рассчитано на 10 А.
Применяйте для подсоединения только провод с
обозначением H07RN-F.
Подключение и ремонт электрического оборудо-
вания разрешается проводить только квалифици-
рованным электрикам.
5.4 Пуск в эксплуатацию
Станок включается посредством нажатия зелено-
го выключателя (А, Рис. 6). С помощью красного
выключателя (В) производится остановка станка.
Насос для подвода СОЖ (C) может быть включен
/ выключен независимо.
Аварийный выключатель (D) расположен на
крышке коробки переключателя
