Инструкция по эксплуатации Jet Tools BD-X7
Страница 8
инструкция по эксплуатации станка JET мод. BD-X7
8
(для задней бабки)
9)
3 кулачка патрона
10)
Набор шестерен (дюймовые или метриче-
ские)
Учитывая вес станка, воспользуйтесь помо-
щью, чтобы поднять ее на хорошую, прочную
поверхность или рабочий верстак. Далее,
удалите все следы консервирующих смазок
при помощи парафина или растворителя хо-
рошего качества, а также слегка смажьте
маслом все обработанные поверхности.
Для удобства транспортировки рукоятка пода-
чи поперечного суппорта была установлена
наоборот. Снимите её, открутив крепёжный
шестигранный винт, и установите должным
образом. Затем проверьте, чтобы все рукоят-
ки свободно двигались.
Прикрепите пластиковые ручки к маховикам
ручной подачи и подачи задней бабки, затяни-
те гайки и убедитесь, что рукоятки свободно
вращаются на болтах, но не болтаются.
Регулировки суппорта, поперечных салазок и
резцовых салазок крестового суппорта уста-
навливаются на заводе, чтобы обеспечить
ровное движение в обоих направлениях. Од-
нако, если во время транспортировки, регули-
ровки были нарушены, на что будет указывать
затрудненное и неравномерное движение,
обратитесь к разделу «Настройки и регули-
ровки», чтобы получить информацию относи-
тельно методов настройки.
В комплект поставки входят все шестигран-
ные ключи и гаечные ключи, необходимые
для проведения различных регулировок, вме-
сте с патронным ключом для трехкулачкового
патрона и запасным предохранителем. Па-
трон плавкого предохранителя расположен на
основной контрольной панели.
Закрепите 4 резиновые основания и две опо-
ры на нижней части станины четырьмя бол-
тами М8. Такие болты используются также
для крепления поддона для сбора стружки.
Чтобы станок устойчиво стоял, мы рекомен-
дуем установить станок на прочное основа-
ние, как описано в разделе «Установка стан-
ка».
Три кулачка для самоцентрирующегося па-
трона увеличивают производительность па-
трона и описываются более подробно в раз-
деле «Аксессуары».
УСТАНОВКА СТАНКА
Внимание!
Не запускайте станок в работу, пока не за-
вершены все работы по установке и регу-
лировке станка.
Станок должен устанавливаться на верстаке
достаточной высоты, так чтобы вам не прихо-
дилось сгибаться для работы.
Убедитесь, что место достаточно освещено,
чтобы вам не пришлось работать в собствен-
ной тени.
Чтобы станок прочно стоял на основании, ре-
комендуется закреплять его на основании с
помощью винтов.
Чтобы закрепить станок на верстаке, открути-
те болты М8, которые фиксируют резиновые
основания и опоры станка и снимите резино-
вые основания. Просверлите в верстаке че-
тыре отверстия 10 мм в соответствии с раз-
мерами на Рис.4. С помощью длинных болтов
М8 или болтами с плоской головкой (не по-
ставляются) закрепите станок на верстаке.
Убедитесь, что поддон для сбора стружки ус-
тановлен правильно.

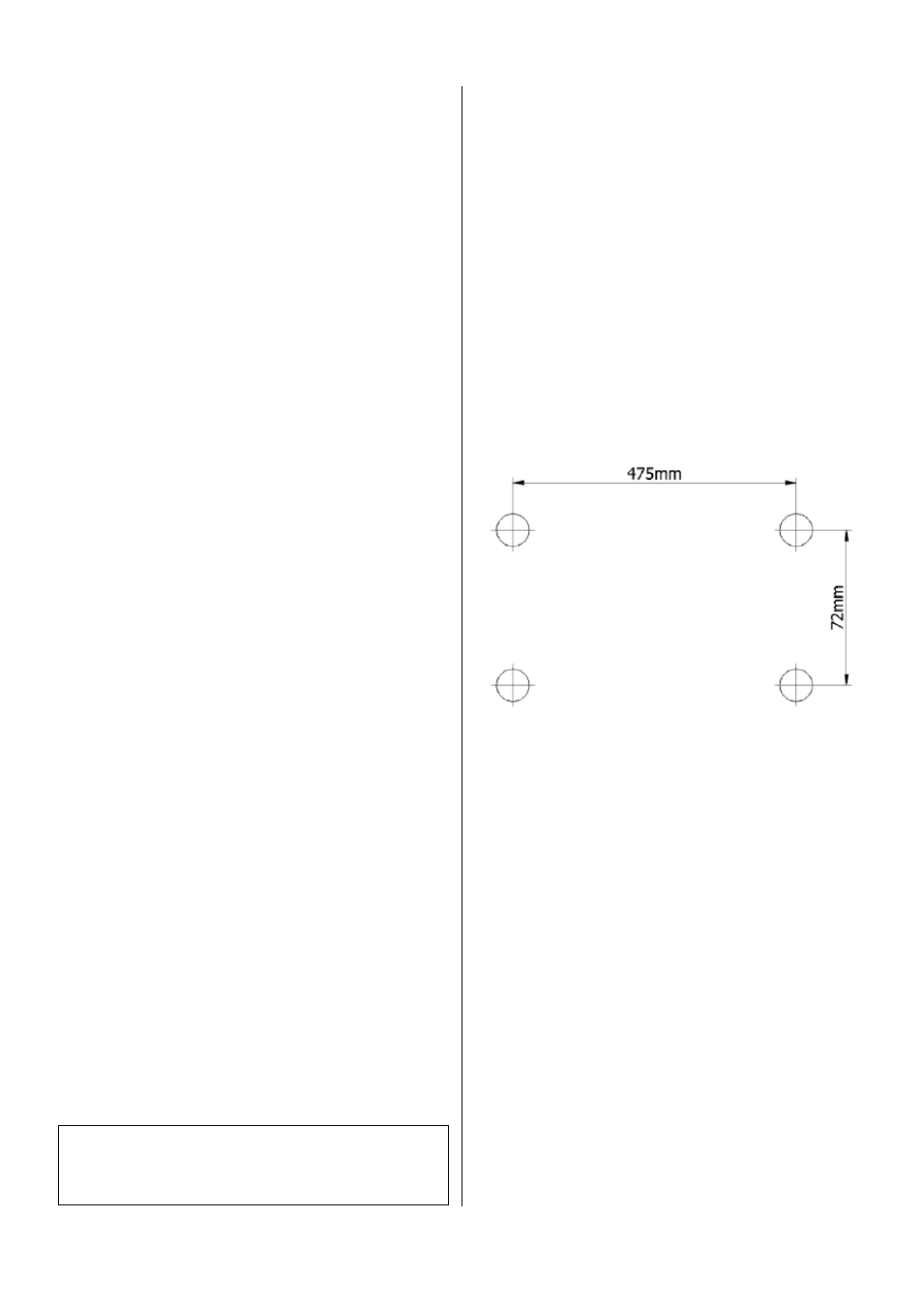

Рис.4
Если Вы не хотите устанавливать станок на
верстак, Вы можете закрепить станок на де-
ревянном основании толщиной 18 мм, реко-
мендуемые размеры основания 800х300 мм.
Монтажные отверстия просверлите в дере-
вянном основании. Для работы устанавливай-
те станок на верстак, закрепляя деревянное
основание зажимами.
ПРОЦЕДУРА ЗАПУСКА
А. ПЕРВИЧНЫЙ ЗАПУСК ВО ВРЕМЯ УСТА-
НОВКИ (Рис. 5)
Убедитесь, что поперечный суппорт находит-
ся на достаточном расстоянии от патрона. Ру-
коятка автоматической подачи должна быть
выключена (то есть рукоятку нужно поднять).
Включите вилку токарного станка в розетку.
Выберете «ВПЕРЁД», используя выключатель
(В) на главной панели управления. Затем раз-
блокируйте аварийный выключатель, нажав
на красную кнопку, и подвиньте её по направ-
лению к передней бабке, на красной кнопке
(
А) нарисована стрелка. Загорится зелёная
лампочка.
