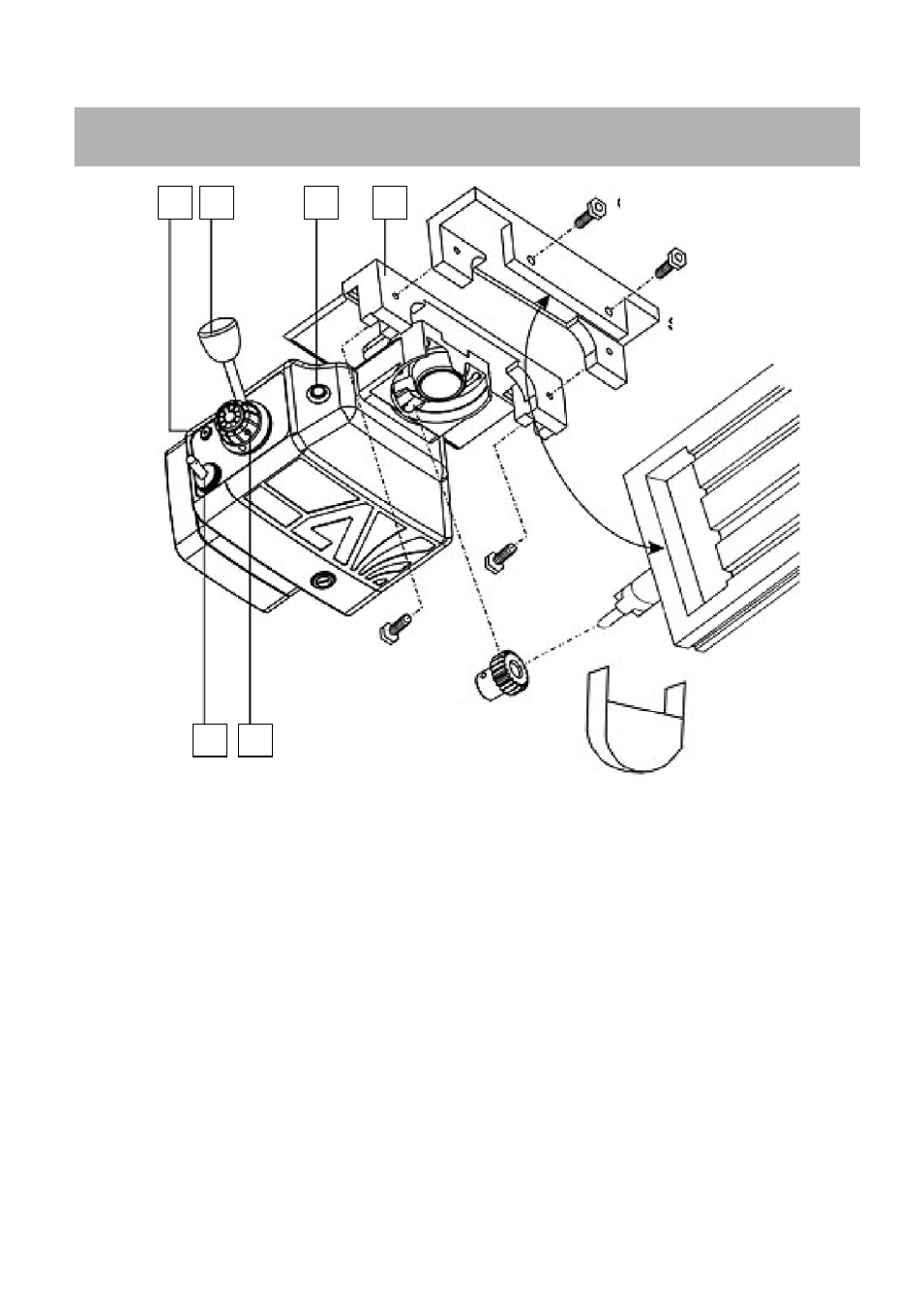

ОПИСАНИЕ И УСТАНОВКА АВТОМАТИЧЕСКОЙ ПОДАЧИ
1. Предохранитель (А0102)
Когда ток, проходящий по цепи превышает значение 3,5А более 10 секунд предохранитель
автоматически разомкнет цепь. Чтобы продолжить работу необходимо нажать желтую кнопку,
при этом загорится индикатор питания.
2. Рукоятка направления (Р01810-12)
Контролирует направление перемещения автоматической подачи.
При повороте рукоятки вправо стол перемещается вправо.
При повороте рукоятки влево стол перемещается влево.
3.
Индикатор питания (С0509)
Индикатор питания светится, когда питание включено.
4.
Адаптер (А011399-12)
5. Выключатель питания (Е0907)
В положении «ON» питание включено, в положении «OFF» питание включение.
6. Рукоятка контроля скорости (Р01811-03)
Поворотом рукоятки можно плавно менять значение подачи.
A
Винт 5/16Х” (G0101A T20003-1)
B
Адаптер стола (А011399А-12)
С Винт 5/16Х” (Т20003)
D
Шестерня привода (A0106X)
Е Защитная крышка шестерни (Р01927)
1 2 3 4
5 6
A
B
C
D
Е
