20 - ОБСЛУЖИВАНИЕ
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬ SCM INDUSTRIA S.P.A, ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
Cap.
20
Pag.
21/32
20.10.3

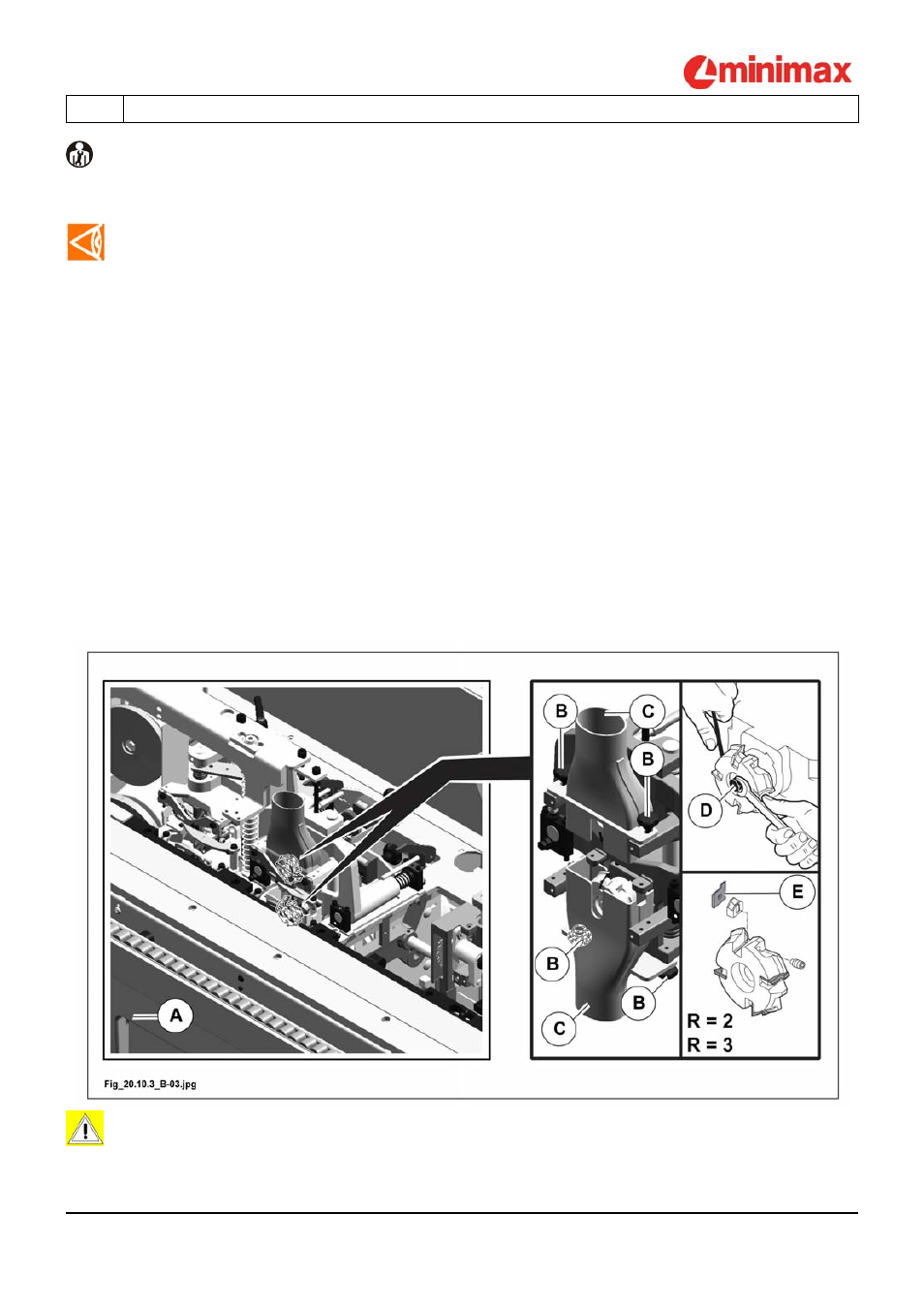

ЗАМЕНА НОЖЕЙ НА ФРЕЗАХ ВЕРХНЕГО И НИЖНЕГО
АГРЕГАТА СНЯТИЯ СВЕСОВ
(me25_20-10-3_0.0)
ОСТОРОЖНО-ПРЕДУПРЕЖДЕНИЕ:
Замена фрез требует большого числа регулировок, и поэтому должна выполняться с
привлечением специализированных техников.
При установке фрез требуется особое внимание: верхняя фреза - левая, нижняя - правая.
Ножи фрез узла снятия свесов не подлежат заточке. Все четыре ножа должны заменяться
одновременно.
Заточка ножей узла снятия свесов может нарушить одинаковость режущих поверхностей -
затачивать ножи нельзя!
Не менять положение упорных винтов ножей!
- Демонтировать передний кожух A.
- Поднять в крайнее верхнее положение прижим закрепления заготовок (на 50 мм).
- Ослабить барашковые фиксаторы B.
- Снять верхний и нижний стружкоприемники C, потянув их соответственно вверх и вниз.
- Вывинтить винт D крепления фрезы, используя ключ и стержень, прилагаемые в комплекте к станку. (Винт
верхней фрезы имеет правую резьбу, винт нижней фрезы - левую).
- Заменить ножи E на прилагаемые в комплекте. При замене соблюдать тип фрезы и правильность
расположения режущей кромки. Винты F затягиваются с моментом 3 Нм (для затяжки использовать
динамометрический ключ, не поставляемый SCM).
- Установить фрезу и затянуть гайку D при помощи прилагаемого ключа и стержня.
Регулярно проверяйте степень заточки инструментов.
ОПАСНОСТЬ-ВНИМАНИЕ:
во время проведения ремонта, проверки, чистки, смазки убедиться, что выключены
электрический и пневматический выключатели,это необходимо для предупреждения
случайного включения станка (См. главу. 20.1)
