8
При обращении с полотном пилы надевайте
подходящие защитные перчатки.
Замена полотна пилы должна производиться
только при отключенном станке от эл. сети.
7.3 Регулировка движения полотна
Никогда не регулируйте движения полотна
при работающем станке.

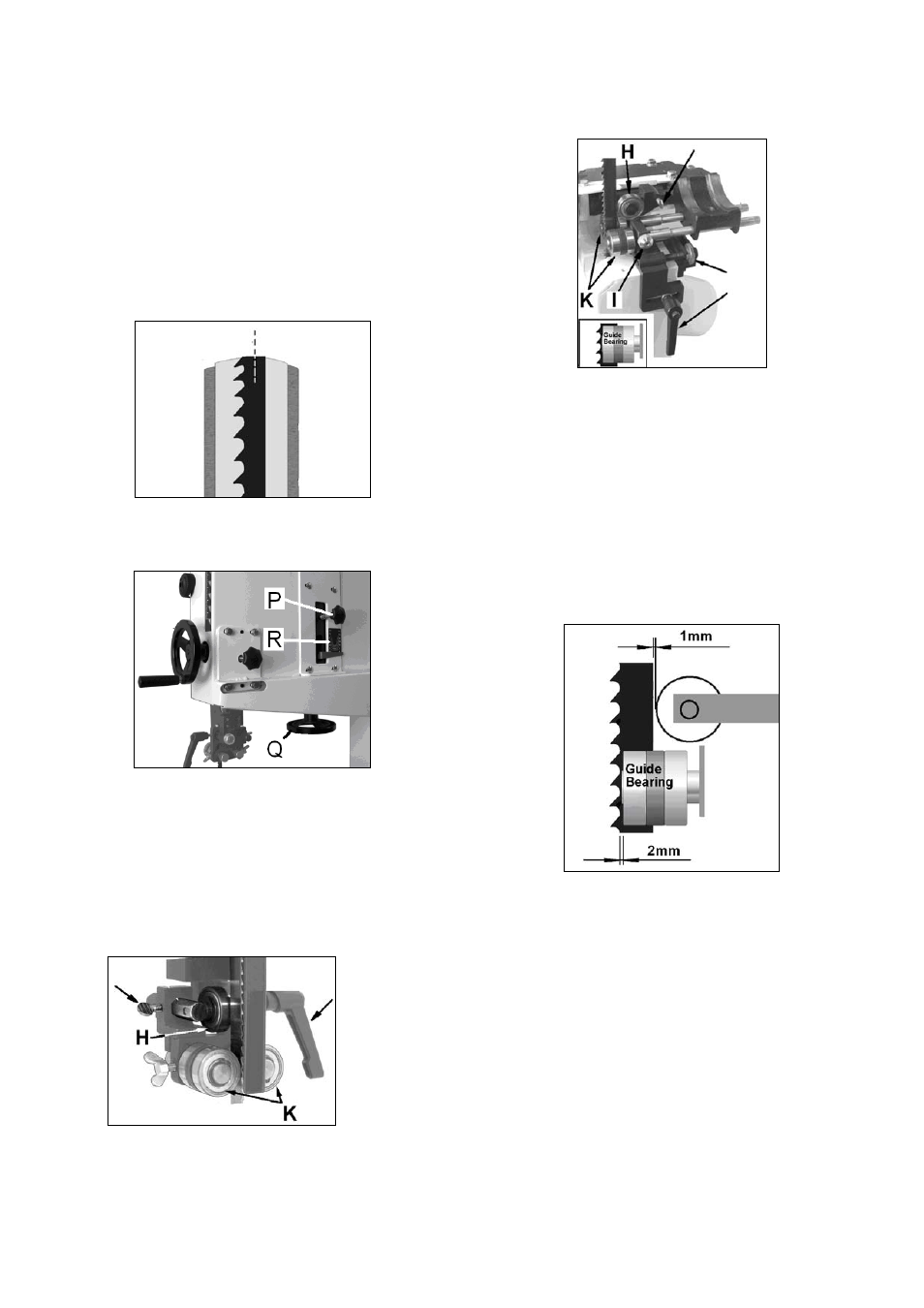

Полотно пилы должно располагаться по
центру резинового покрытия шкива (Рис. 11)
Рис. 11
Движение полотна регулируется рукояткой
(P, Рис. 12).
Рис. 12
После монтажа пильного полотна отрегули-
руйте натяжение полотна с помощью маховика
(Q).
Шкала (R) показывает необходимое натя-
жение полотна для определенной ширины по-
лотна.
7.4 Механизм регулировки полотна
Верхний механизм регулировки полотна
Рис. 13
Нижний механизм регулировки полотна
Рис. 14
Зажимная рукоятка (I, Рис. 14) фиксирует
сразу роликовые направляющие (K).
Регулировка
Никогда не настраивайте механизм регули-
ровки полотна на включенном станке.
Установите переднюю и заднюю направ-
ляющие таким образом, чтобы расстояние от
основания зубьев до направляющих составля-
ло (К) составляло 2 мм.
Установите заднюю направляющую (H) на
расстоянии 1 мм от полотна пилы (Рис. 15).
Рис. 15
Отрегулируйте боковые направляющие (K)
так, чтобы они свободно вращались при рабо-
тающем станке.
Прокрутите шкив рукой в направлении
вращения, чтобы проверить правильность ре-
гулировки.
Осторожно запустите станок.
Закрепите верхний механизм регулировки
полотна на расстоянии примерно 5 мм над за-
готовкой.
Для безопасности работы устанавливайте
механизм регулировки как можно ближе к за-
готовке.
