Инструкция по эксплуатации Jet Tools PKM-300
Страница 7
7

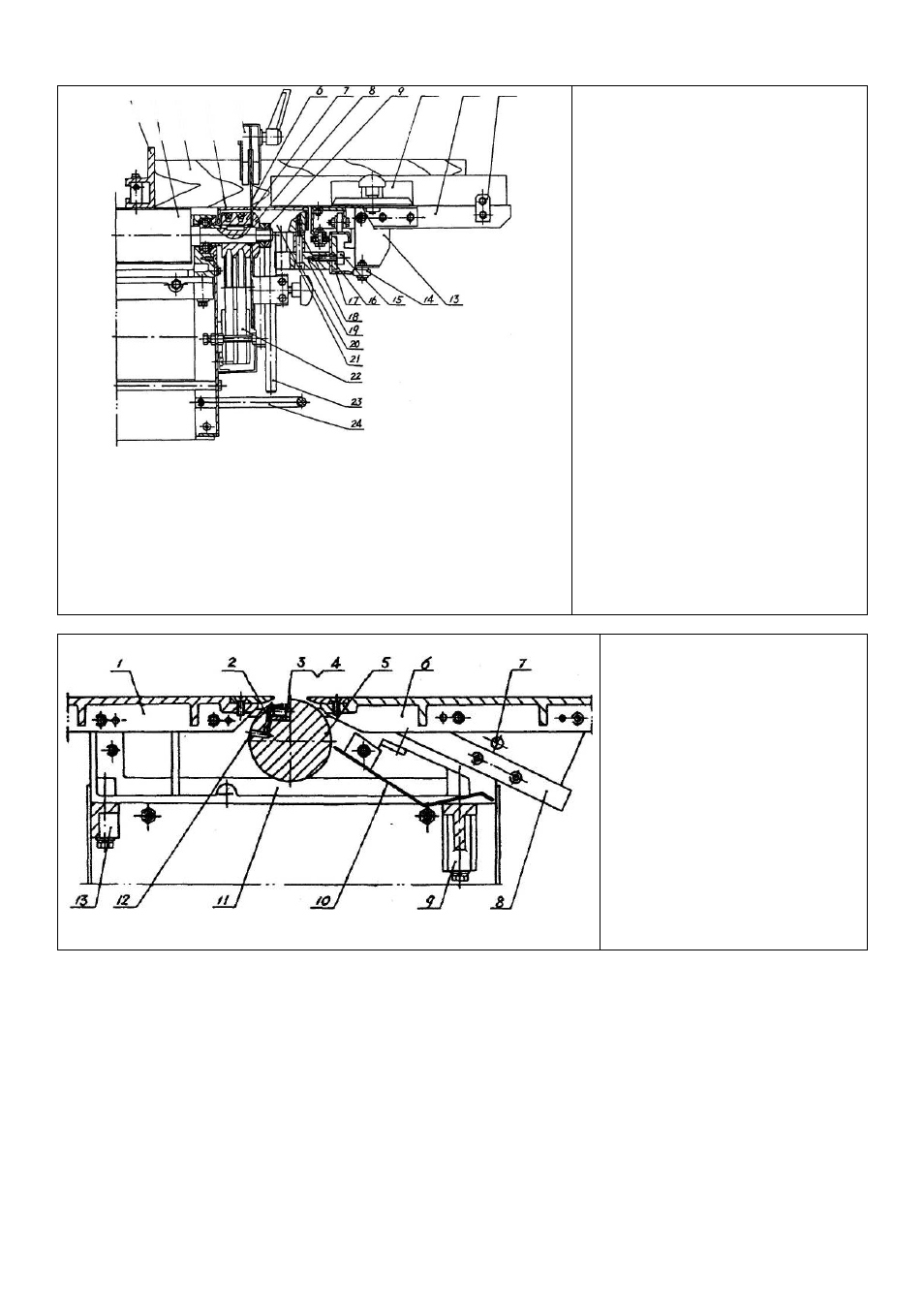

Рис. 4 Схема пильной части
1. направляющая
2. фрезерный шпиндель
3. деревянный брусок
4. отрезной стол
5. кожух пилы
6. циркулярная пила
7. шкив
8. фланец
9. гайка
10. масштабная линейка
11. поперечный стол
12 установочная пластина
13. опора ролика
14. ролик
15. винт M8*55
16. нажимная пластина
17. роликовая направляющая по-
перечной пилы
18. вкладыш h9X25
19. опора роликовой направляю-
щей
20. винт M8X55
21. основание пилы
22. клиновой ремень A800
23. вспомогательная опора от-
резного стола
24. рукоятка
Рис. 5 Строгальный блок
1. несущий стол
2. режущее лезвие
3. болт ножа
4. нажимная режущая пла-
стина
5. ножевой вал
б. передний стол
7. блокирующий рычаг
8. роликовая направляющая
9. усиленное основание
10. ограждение шпинделя
11. основание подшипника
12. регулировочное отверстие
13. усиленное основание
