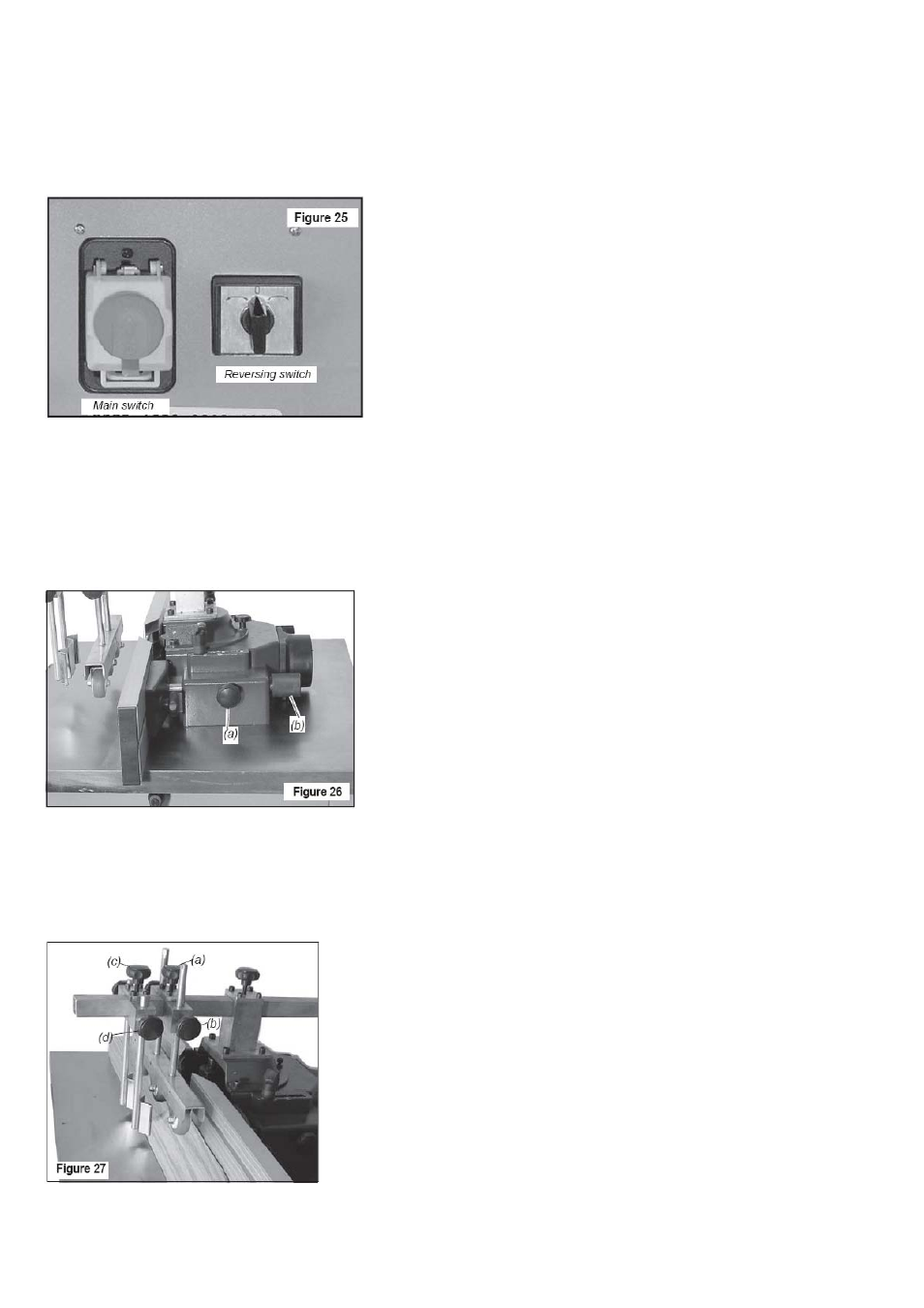

На этом станке установлен электродвигатель имеющий возможность вращения как прямое /так и
обратное при помощи переключателя, как показано на рисунке 25. Во многих случаях Вы найдете
необходимым, чтобы не перевернув инструмент использовать его обратное вращение. Таким
образом можно улучшить качество поверхности детали. Эта функция делает более безопасной
работу для оператора.
ОСТОРОЖНО
Прежде, чем повернуть реверсивный переключатель, надо выключить Эл.двигатель и
дождаться прекращение вращения шпинделя.
Если переключатель повернуть влево, то шпиндель крутится против часовой стрелки.
Если переключатель повернуть вправо, то шпиндель крутится по часовой стрелки.
5.6 Регулирование упора ведения заготовки
Упор это система состоящая из двух частей. Каждый упор регулируется отдельно. Для установки
упора:
1. Отпустите рукоятку упора типа винт M8x25 (a).
2. Поверните регулятор (b) пока упор не станет на желаемую Вами позицию.
3. Затяните рукоятку. См. рис. 26.
ОСТОРОЖНО
Регулировку проводите тогда, когда станок полностью отключен и шпиндель не
вращается.
5.7 Регулировка прижимов заготовки к упору
Перед регулировкой выключите станок.
При помощи всех регулировочных круглых ручек установите прямо на заготовку прижим сверху и
боковой прижим к упору заготовки, как показано на рис.27.
