Инструкция по эксплуатации Jet Tools JWBS-20Q

Страница 7

Advertising
background image

7

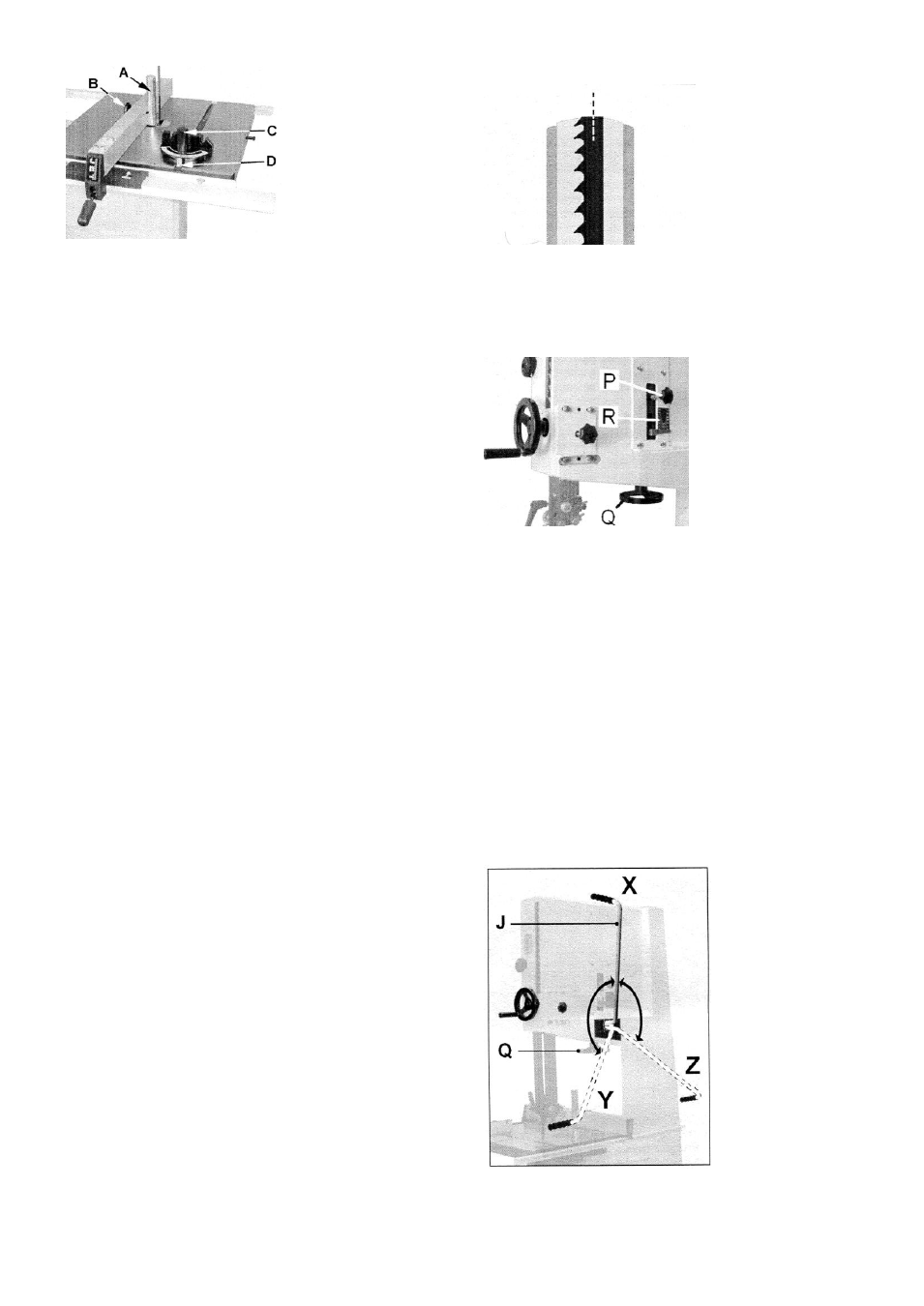

Рис. 7

Упор для пиления под различными уг-
лами
устанавливается т-образный паз в столе. при
погрешностях ослабьте ручку(С) и установи-
те угол по шкале (D).

Для использования станка согласно

инструкции обратите внимание также на
Приложение А

Безопасная работа

А.1.: выполнение высоких распилов;
A.2.: выполнение распилов под углом;
A.3.: пропиливание шипов;
A.4.: распиливание шпона;
A.5.: изогнутые пропилы;
A.6.: дугообразные распилы;
A.7.: пиление по шаблону;
A.8.: выполнение пиления по кругу.

А8.1 без круглого упора
А8.2 установив круглый упор
А8.3 дополнительные приспособления


7. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Общие указания
Перед работами по наладке и регулировке
станок должен быть предохранен от непро-
извольного включения.
Отсоедините от Эл. сети!
7.1. Монтаж полотна пилы
Полотно пилы должно соответствовать при-
веденным техническим характеристикам.
Перед установкой проверить полотно пилы
на наличие повреждений (трещин, повреж-
денных зубьев, изгибов). Не применяйте по-
врежденные полотна пил.
Следите за тем, чтобы зубья полотна пилы
были направлены в направлении распила
(вниз).
При обращении с полотном пилы надевайте
подходящие защитные перчатки.
Замена полотна пилы должна производиться
только при отключенном станке от эл. сети.
7.2. Регулировка движения полотна пи-
лы
Никогда не проводить регулировку при рабо-
тающем станке.
При монтаже полотна пилы обратите внима-
ние на правильный ход полотна пилы по
шкивам.
Полотно пилы должно передвигаться по се-

редине полиуретанового покрытия шкива.

Рис. 8
С помощью круглой ручки (Р рис.9), на зад-
ней стороне верхней части станка может
быть выставлено правильное размещение
пилы на шкиву.

Рис. 9
После установки полотна пилы необходимо
обратить внимание на его достаточное на-
тяжение.
7.3. Регулировка натяжения полотна
пилы

Натяжение полотна пилы осуществляется
при помощи маховика (рис. 9, Q).
Полотно пилы должно быть всегда достаточ-
но натянуто.
Индикацию для этого Вы найдете на обрат-
ной стороне станка (R).
Рычаг (ручка) быстрого ослабления натяже-
ния полотна пилы (JWBS-18Q, JWBS-20Q)
Приведите рычаг (ручку) (рис. 10, J) в поло-
жение натяжения (X)
Натяните полотно при помощи маховика (Q).

Рис. 10
