Инструкция по эксплуатации Jet Tools JWL-1236
Страница 3
3

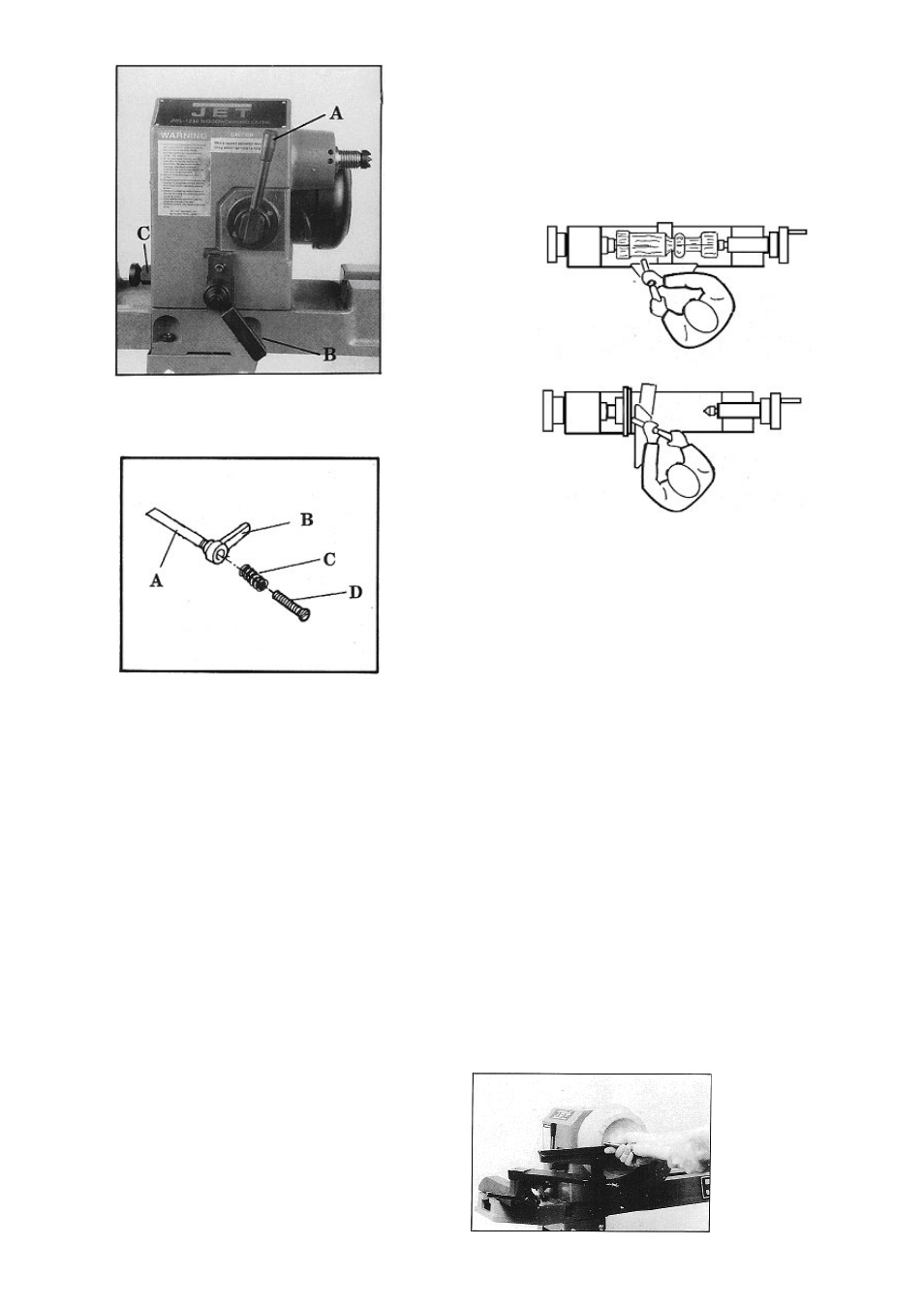

Рис. 2
Закрепите переднюю бабку, ручку зажима (В,
рис. 2) с помощью пружины и внутреннего
шестигранного болта (рис. 3).
Рис. 3
Смонтируйте ручку на маховик задней бабки.
Присоедините провод двигателя к кнопке.
5.3. Электрические соединения
Подключение к сети клиентом, а также
используемые
им
удлинители
должны
соответствовать инструкции. Напряжение в сети
и частота должны совпадать с данными на
фирменных табличках станка.
Заводская защита предохранителем должна
составлять при этом 10 А.
Подключение и ремонт электрооборудования
должен проводиться специалистами с допуском.
5.4. Подключение вытяжки
Избегайте высокой концентрации пыли в
воздухе. Используйте подходящую вытяжную или
фильтровальную системы.
5.5. Включение станка
Включение станка происходит с помощью
зеленой кнопки на главном включателе. Красная
кнопка служит для отключения станка.
6. ЭКСПЛУАТАЦИЯ СТАНКА
Успешное вытачивание зависит не от высокой
скорости
вращения,
а
от
правильного
использования токарных инструментов.
Предпосылкой грамотного вытачивания является
хорошо заточенный токарный инструмент в
безупречном состоянии.
Рис. 4
Токарный инструмент всегда вести с помощью
стального подручника.
При этом пальцы держать вместе и всегда
опираться подушкой у основания большого
пальца на подручник (рис. 4).
7. РАБОТЫ ПО НАЛАДКЕ И УСТАНОВКЕ
Перед началом работ по наладке и установке
надо защитить станок от случайного включения.
Вытащить штепсель из розетки!
7.1. ИЗМЕНЕНИЕ СКОРОСТИ ВРАЩЕНИЯ
На рукоятке выбора скорости вращения (А, рис.
2) можно установить одну из шести имеющихся в
нашем распоряжении скоростей вращения.
Подтяните рукоятку выбора скорости вращения и
переместите ее налево (малая скорость) или
направо (высокая скорость вращения).
ВНИМАНИЕ:
Изменяйте скорость вращения только при
работающем
станке,
чтобы
избежать
повреждения вариатора.
7.2. Поворот передней бабки
Для обработки больших по размеру заготовок
необходимо повернуть переднюю бабку на 90 °,
а также закрепить стальной подручник с
консолью на переднем удлинении станины (рис.
5).
рис. 5
