Инструкция по эксплуатации Jet Tools JTSS-3200
Страница 7
7
5. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-
ПЛУАТАЦИЮ
5.1. Транспортировка и установка
Установка cтанка должна производиться в
закрытых помещениях, при этом достаточно
условий обычной столярной мастерской.
Поверхность, на которой устанавливается
станок, должна быть достаточно ровной и
способной выдерживать нагрузки. При необ-
ходимости станок можно жестко закрепить
на устанавливаемой поверхности.
По соображениям упаковки станок по-
ставляется не полностью смонтированным.
Станок будет доставлен в упаковочном
ящике.

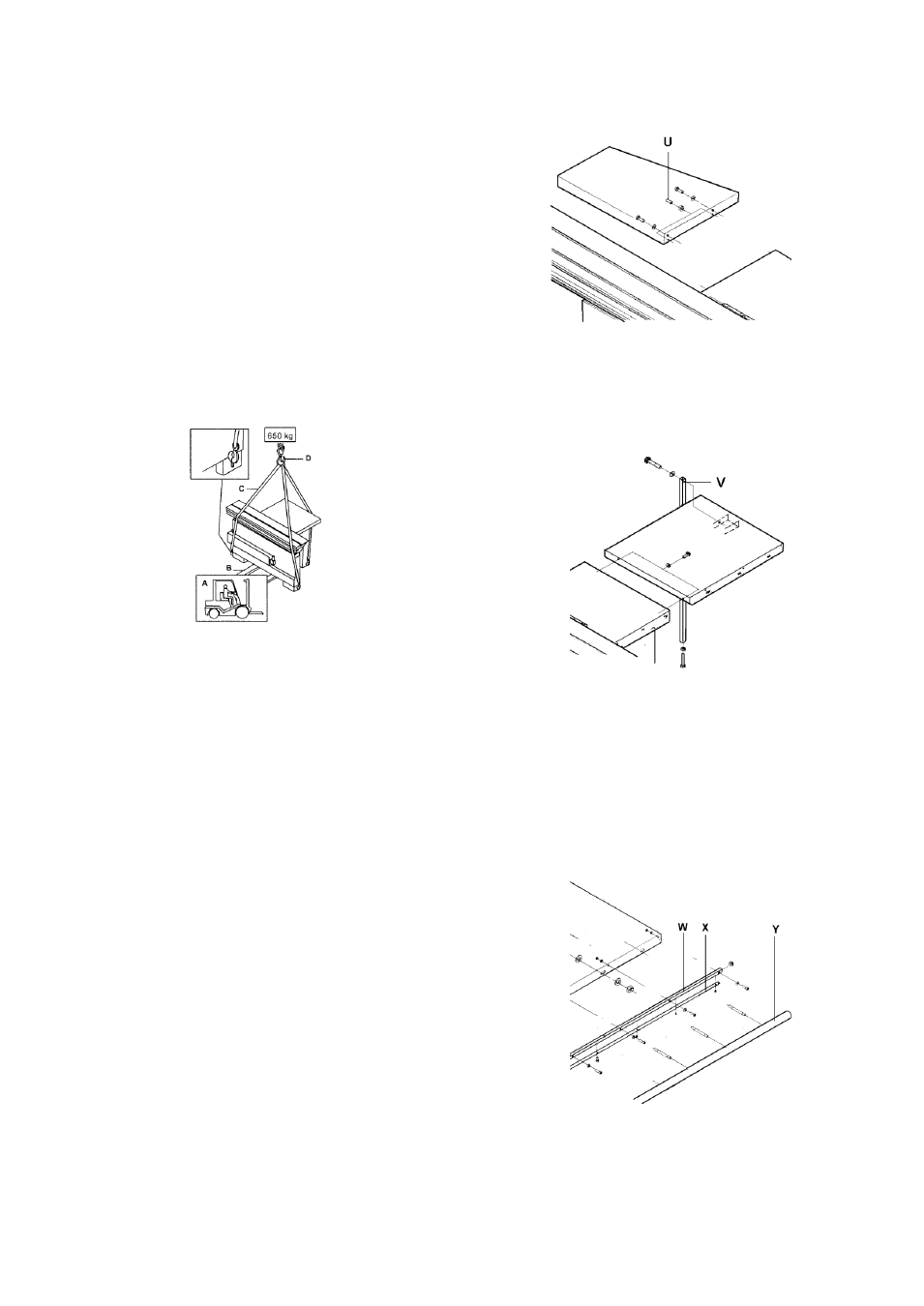

Используйте вилочный погрузчик или та-
келажные ленты для поднятия станка из
контейнера (Рис. 1).
Рис. 1
Внимание!:
Вес станка 750 кг.
Убедитесь, что Ваши подъемные устройст-
ва обладают достаточной грузоподъемностью
и находятся в исправном состоянии. Никогда
не стойте под подвешенным грузом.
Для транспортировки на желаемое место
используйте вилочный подъемник или руч-
ную тележку. Убедитесь, что во время транс-
портировки станок не был подвержен ударам
или падению.
В целях обеспечения нормального функ-
ционирования, станок должен стоять ровно в
обоих направлениях. При возможности, ста-
нок необходимо расположить на резиновых
пластинах, которые играют роль амортизато-
ров и снижают уровень шума.
5.2. Монтаж
Общие указания
Перед проведением монтажно-наладочных
работ отключите станок от эл. сети!
Удалите защитную смазку от ржавчины с
помощью мягких растворителей.
Установите станок на плоскую поверх-
ность.
Монтаж удлинения стола
Прикрепите удлинение стола к станине
станка и расположите поверхности на одном
уровне, привинтив их с помощью болтов (U).
Рис. 2
Монтаж правого дополнительного стола
Прикрепите правый дополнительный стол
к станине станка и расположите поверхности
на одном уровне.
Рис. 3
Правый дополнительный стол типа JTSS-
3200 имеет регулируемую опорную ножку
(V).
Монтаж направляющей параллельного
упора.
Установите направляющую параллельного
упора (круглую) (Y) к передней стороне
стола распила и правого дополнительного
стола.
Рис. 4
Установите градационное опорное при-
способление (W).
Монтаж параллельного упора
Установите параллельный упор на круг-
лую направляющую.
