6
Установите направляющий профиль (Н,
рис.3) и закрепите его с помощью 5-ти вин-
тов с шестигранной головкой, 5-ти пружин-
ных шайб и 5-ти обычных шайб.
Установите упор (В, рис.4) и выставьте
профиль упора (А,рис.4) параллельно к пазу
стола.

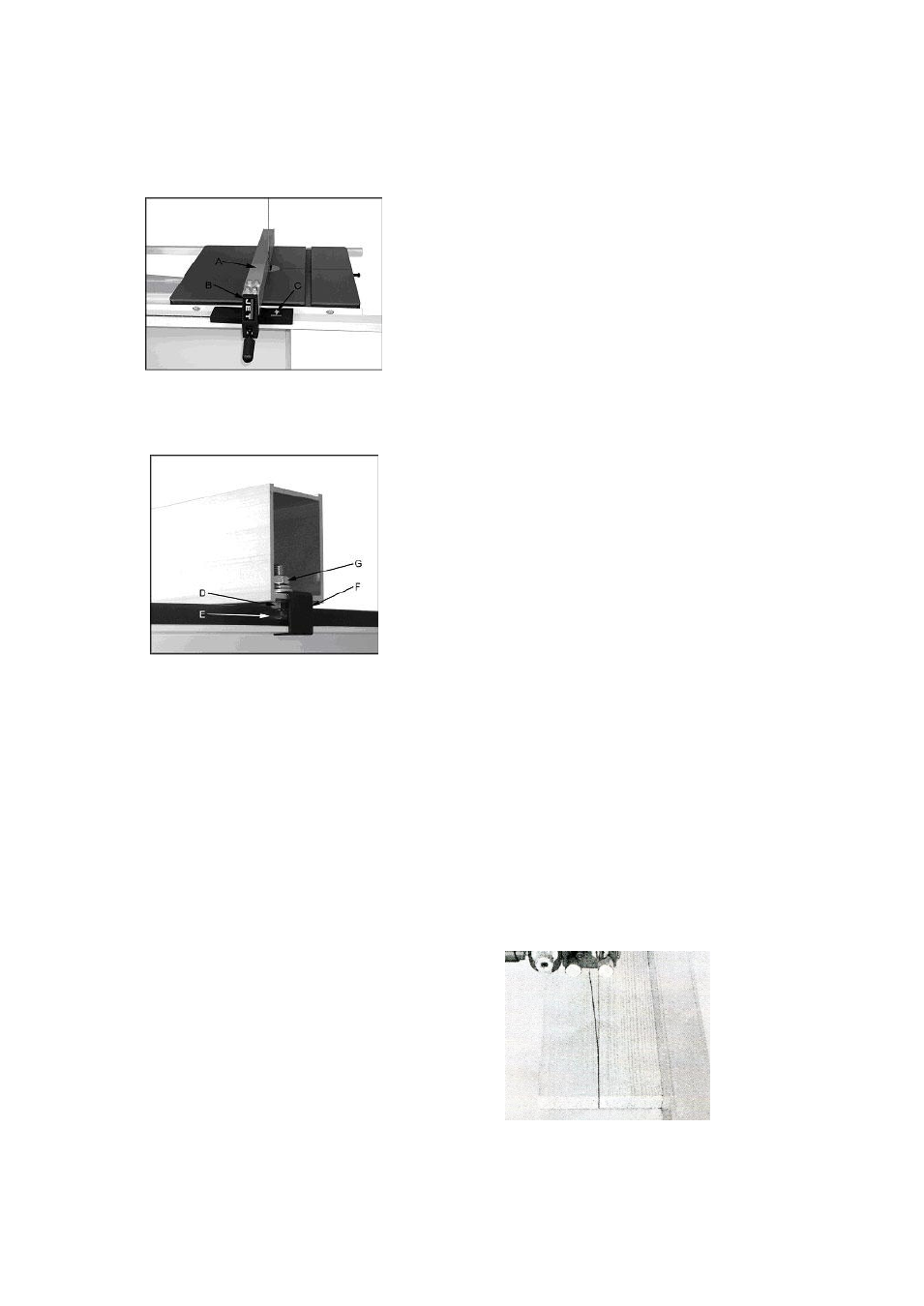

Рис. 4
Подведите упор к полотну пилы и устано-
вите стрелку на шкале углов (С, рис.4) на
ноль.
Рис. 5
Выставьте параллельный упор с помощью
упорных дисков и задней опоры (Е, рис. 5)
так, чтобы его расстояние от стола состав-
ляло 1 мм.
5.3. Подключение к электрической сети
Подсоединение к сети со стороны клиен-
та, а также применяемые удлинительные
проводники должны соответствовать предпи-
саниям.
Напряжение сети и частота должны соот-
ветствовать рабочим параметрам, указанным
на фирменной табличке.
Защитное устройство потребителя должно
быть рассчитано на 10 А.
Применяйте для подсоединения только
проводники с обозначением H07RN-F.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
5.4. Подсоединение вытяжной вентиля-
ции
Перед пуском в эксплуатацию станок дол-
жен быть подключен к вытяжной системе та-
ким образом, чтобы при включении станка
автоматически включалась вытяжная венти-
ляция.
Минимальная скорость воздуха на всасы-
вающем патрубке должна составлять 20
м/сек.
Всасывающие шланги должны характери-
зоваться по качеству как „тяжело горючие“
и соединены с заземлением станка.
5.5. Пуск в эксплуатацию
Станок включается посредством нажатия
зеленого выключателя: С помощью красного
выключателя производится остановка стан-
ка.
6. РАБОТА СТАНКА
Правильное рабочее положение:
Становитесь перед станком лицом к на-
правлению реза.
Обращение с заготовкой:
Держите заготовку руками за пределами
зоны резания.
Подавать заготовку к полотну пилы в на-
правлении нанесенной риски и устанавли-
вать, поворачивая ее по риске при уводе пи-
лы в ходе распила.
Подавать заготовку равномерно, не пере-
кашивать, рез выполнять полностью до кон-
ца.
Не вытягивайте заготовку назад, так как
при этом полотно пилы может соскочить с
ходовых роликов.
Широкие и длинные заготовки поддержи-
вать роликовыми опорами.
Указания по работе:
Работайте только с острым и достаточно
заточенным полотном пилы.
В зоне резания подавать заготовку только
с помощью толкающего штока.
Для безопасной подачи маленьких и узких
заготовок применять подающую доску.
При резке заготовок круглого сечения не-
обходимо предохранять их от проворачива-
ния за счет усилия резания с помощью под-
ходящих приспособлений.
Скос пильной ленты
При параллельном и продольном распиле.
Пильная лента отклоняется от заданной
линии реза (рис. 6).
Рис. 6
Причины скоса пильной ленты:
- волокнистость пильной ленты
- пильная лента затупилась
- направляющая пильной ленты непра-
вильно установлена
- натяжение полотна пилы слабое
