5. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-
ПЛУАТАЦИЮ
5.1.Транспортировка и установка
Станки установлены на деревянном под-
доне.
Для транспортировки используйте стан-
дартный штабелер или погрузчик. Предо-
храняйте станок при транспортировке от
падения.
Установка станков должна производиться
в закрытых помещениях, при этом являются
вполне достаточными условия обычной сто-
лярной мастерской.
Поверхность, на которой устанавливается
станок, должна быть достаточно ровной и
способной выдерживать нагрузки. При не-
обходимости станок можно жестко закре-
пить на устанавливаемой поверхности.
По соображениям упаковки станок по-
ставляется не полностью смонтированным.
5.2. Монтаж
Если Вы при распаковке обнаружили по-
вреждения вследствие транспортировки,
немедленно сообщите об этом Вашему про-
давцу, не запускайте станок в работу!
Удаляйте защитную смазку от ржавчины с
помощью мягких растворителей.

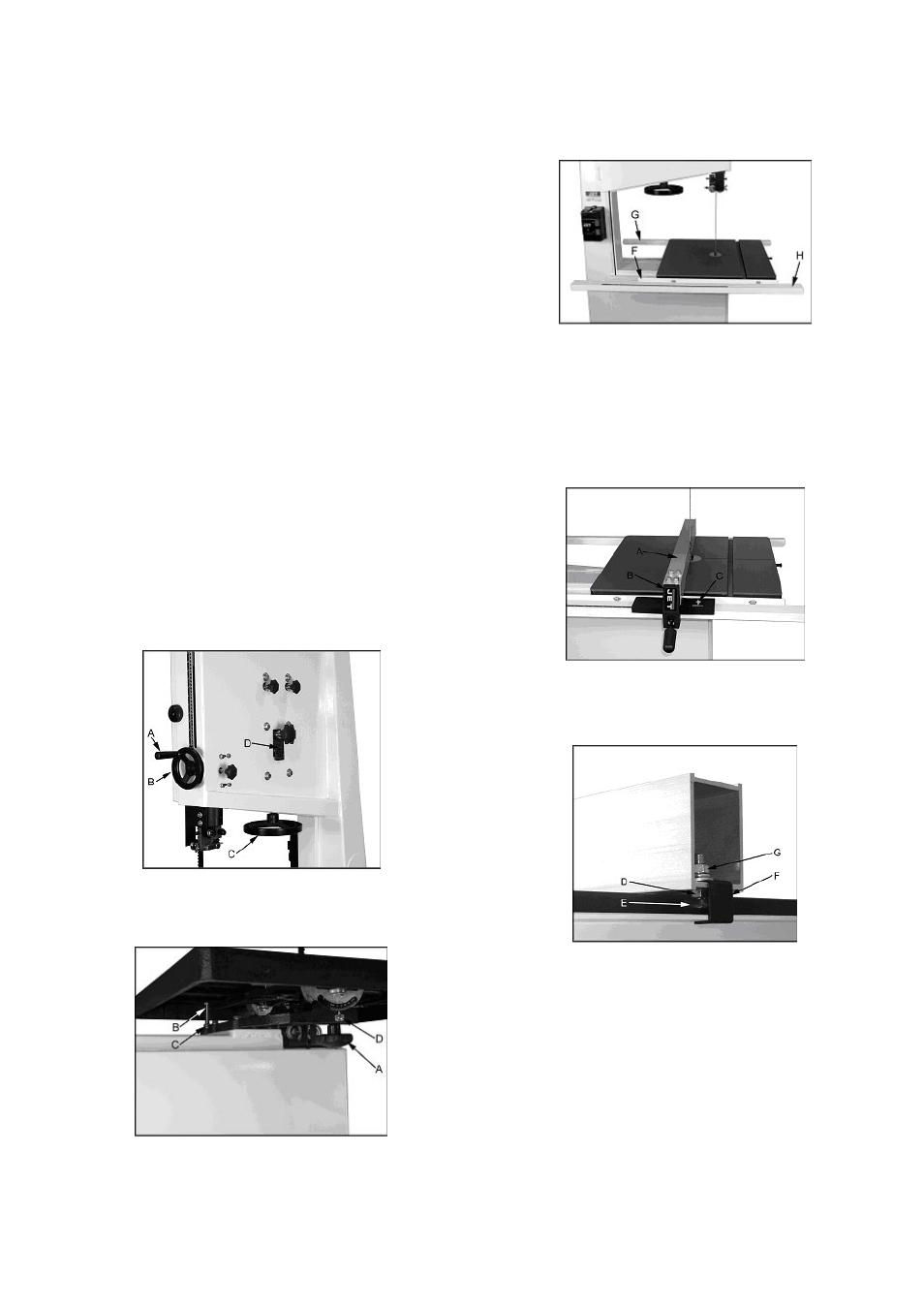

Установите рукоятку (А, Рис. 1) на махо-
вик (В, рис.1).
Рис. 1
Установите стол на балансир и закрепите
его с помощью двух винтов с грибообразной
головкой (А, рис.2).
Рис. 2
Установите стол станка под прямым углом
к полотну пилы и при необходимости отре-
гулируйте упор стола (В, рис.2) и указатель
углов в градусах (D, рис.2).
Установите направляющие параллельного
упора (G,рис.3) к столу станка, используя 4
винта с шестигранными головками, 4 грове-
ра и 4 обычных шайбы, и выставьте упор
параллельно поверхности стола.
Рис. 3
Установите профиль с мерной линейкой
(Н, рис.3) и закрепите его с помощью 5-ти
винтов с шестигранной головкой, 5-ти гро-
веров и 5-ти обычных шайб.
Установите упор (В, рис.4) и выставьте
профиль упора (А,рис.4) параллельно с
пильной лентой.
Рис. 4
Подведите упор к полотну пилы и устано-
вите стрелку на мерной линейке (С, рис.4)
на ноль.
Рис. 5
Выставьте параллельный упор с помощью
направляющих и заднего ограничителя(Е,
рис. 5) так, чтобы его расстояние от стола
составляло 1 мм.
