Инструкция по эксплуатации Jet Tools JTS-315S
Страница 6
![background image](/manuals/234906/6/background.png)

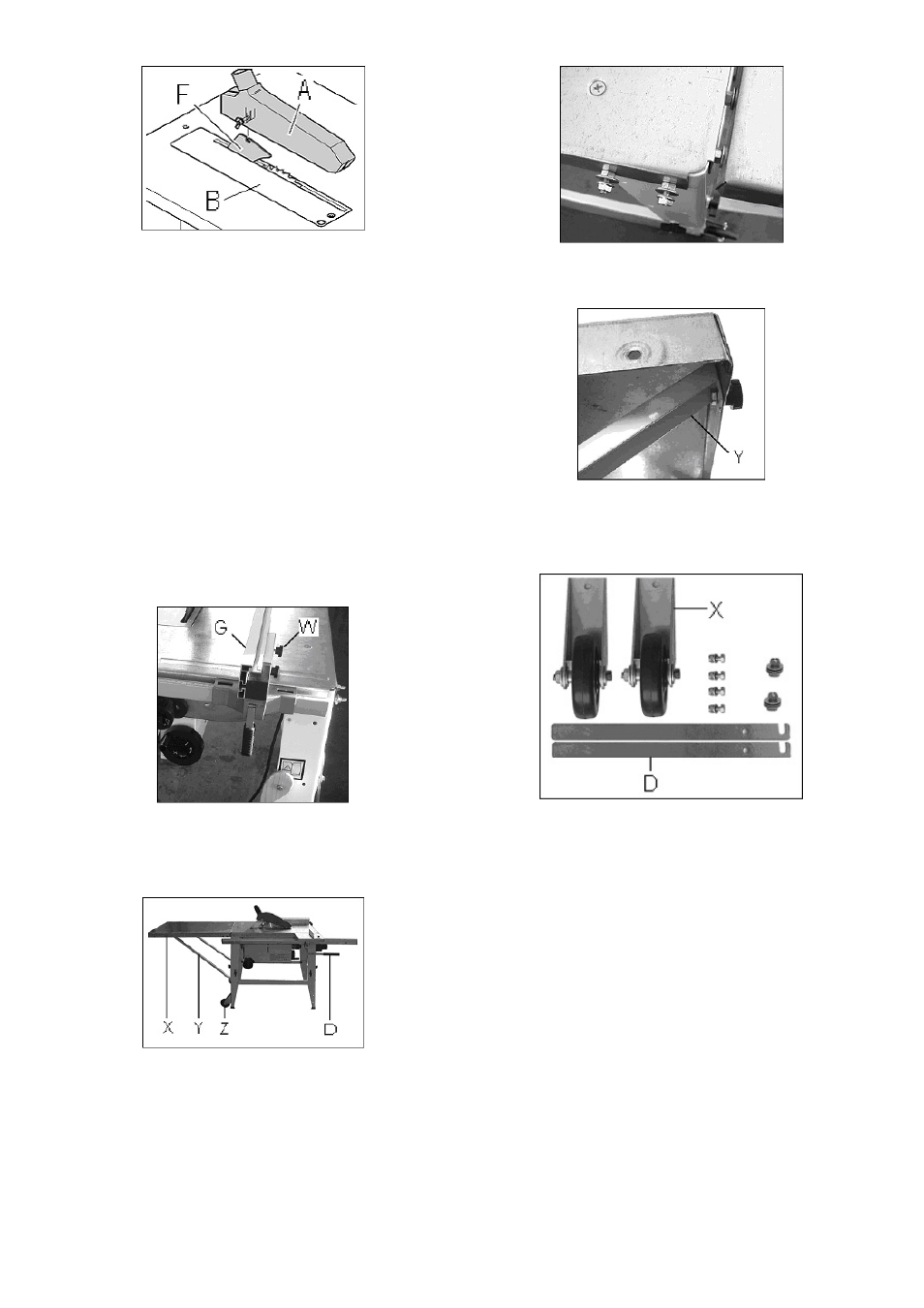

6
Рис.16
Защитный кожух диска пилы должен быть
наклонен к заготовке, подлежащей резке,
чтобы закрыть зубья пильного диска как
можно больше.
Монтаж базовой направляющей
Установите параллельный упор базовой
направляющей на передней стороне стола с
помощью:
- 2-х винтов с круглой головкой М6х20
- 2-х гаек М6
Монтаж параллельного упора
Закрепите параллельный упор на базовой
направляющей.
Закрепите упорную шину (G, Рис.7) с по-
мощью 2-х винтов и 2-х барашковых гаек (W)
на корпусе параллельного упора.
Рис.7
Монтаж удлинения стола
Прикрепите заднее удлинение стола (Х,
Рис.8) и опорные уголки (Y).
Рис. 8
Рис.9
Выставьте ровно стол и крепко затяните гай-
ки.
Рис. 10
Монтаж роликов для транспортировки
Закрепите ролики для транспортировки
(Х, Рис.11) с помощью 4-х винтов и гаек.
Рис.11
Монтаж рукояток для транспортировки
Закрепите рукоятки для транспортировки
(D, Рис.11) с помощью 2-х винтов.
Подсоединение вытяжной вентиляции
Перед пуском в эксплуатацию станок дол-
жен быть подключен к вытяжной системе та-
ким образом, чтобы при включении станка
автоматически включалась вытяжная венти-
ляция.
Смонтируйте соединительный шланг на
защитном кожухе пилы и на аспирационном
патрубке.
Подсоединение шланга рассчитано на 100
мм.
6.4. Подключение к электрической сети
Подсоединение к эл. сети, а также приме-
няемые удлинители должны соответствовать
предписаниям. Напряжение сети и частота
