Инструкция по эксплуатации Jet Tools JMS-12SCMS
Страница 14
2. Поднимите запирающий рычаг (C), для быстрой фиксации, и переместите
поворотный стол ручкой (B), чтобы установить указатель (D) к
желательному показанию угла.
3. Повернув стол в нужное положение, прижмите стопор поворота стола, ручку
(A).
Установка указателя Масштаба поворота под углом
4. Переместите стол в положение 0 °.
5. Ослабьте винт (E) отверткой, который закрепляет указатель.
6. Приспособьте указатель (D) к 0 ° проверьте и повторно закрутите винт.
Проверка Прямоугольности упора для заготовки
1. Ослабьте четыре винта крепления упора (D, рис. 18). Два винта с каждой
стороны.
2. Понизьте пильную голову и зафиксируйте в нижнем положении.
3. Используя поверочный угольник (B, рис. 17), приложите одну его сторону к
упору (C, рис. 17) и другой стороной приложите к пильному диску (A, рис.
17).
4. Проверьте положение 90 ° упора к пильному диску и закрутите четыре
винта фиксирующих упор.
5. После того, как упор был установлен, используя часть отходов
пиломатериала, проверьте, распиливая под углом 90°, прямоугольность
частей. Корректируйте в случае необходимости.
ПРЕДОСТЕРЕЖЕНИЕ
Если пила долго не использовалась, повторно проверьте
прямоугольность пильного диска к упору и корректируйте если нужно.

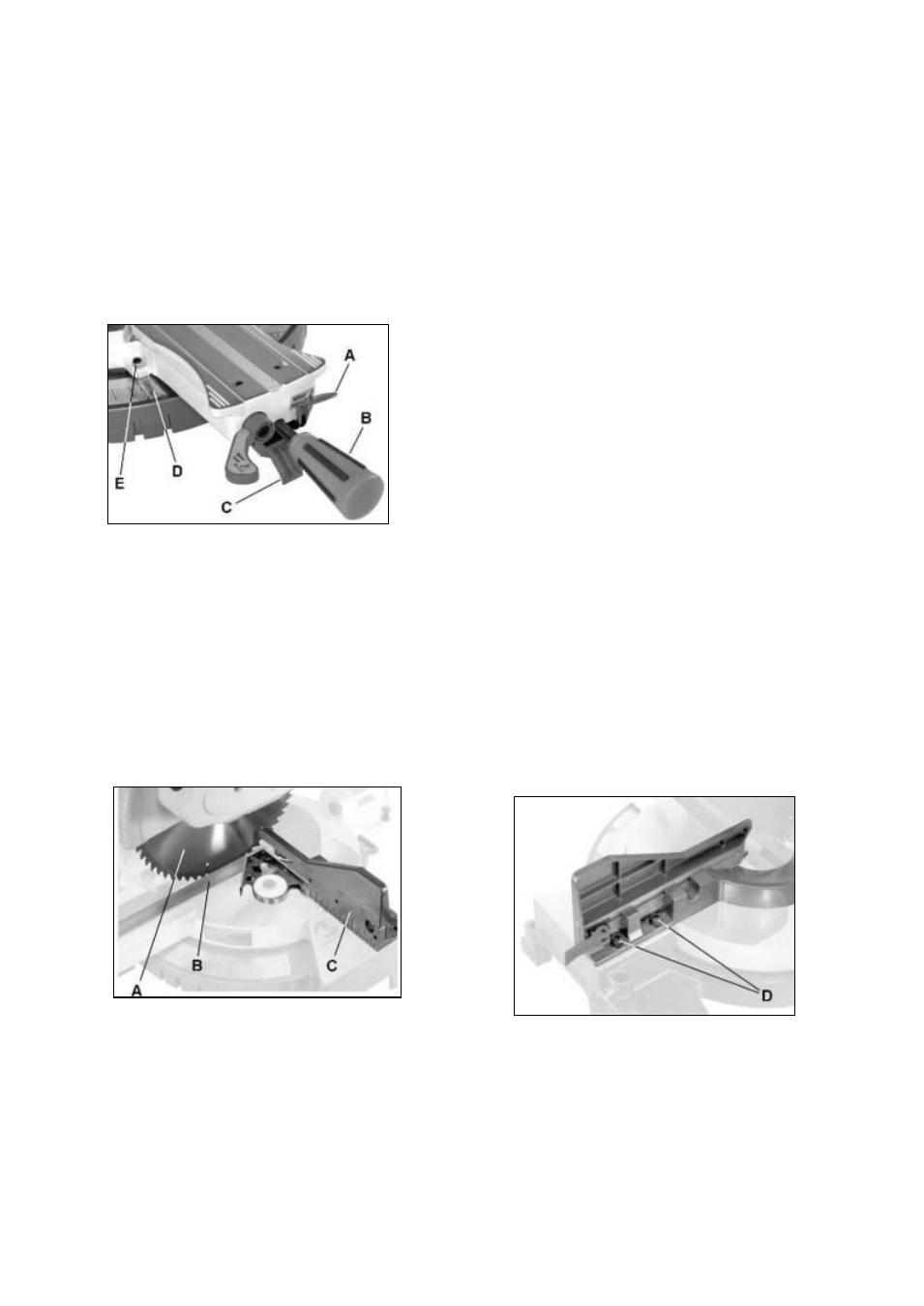

Рис. 16
Рис. 17
Рис. 18
