Jet Tools JMS-8L - Инструкция (Страница 7)

7

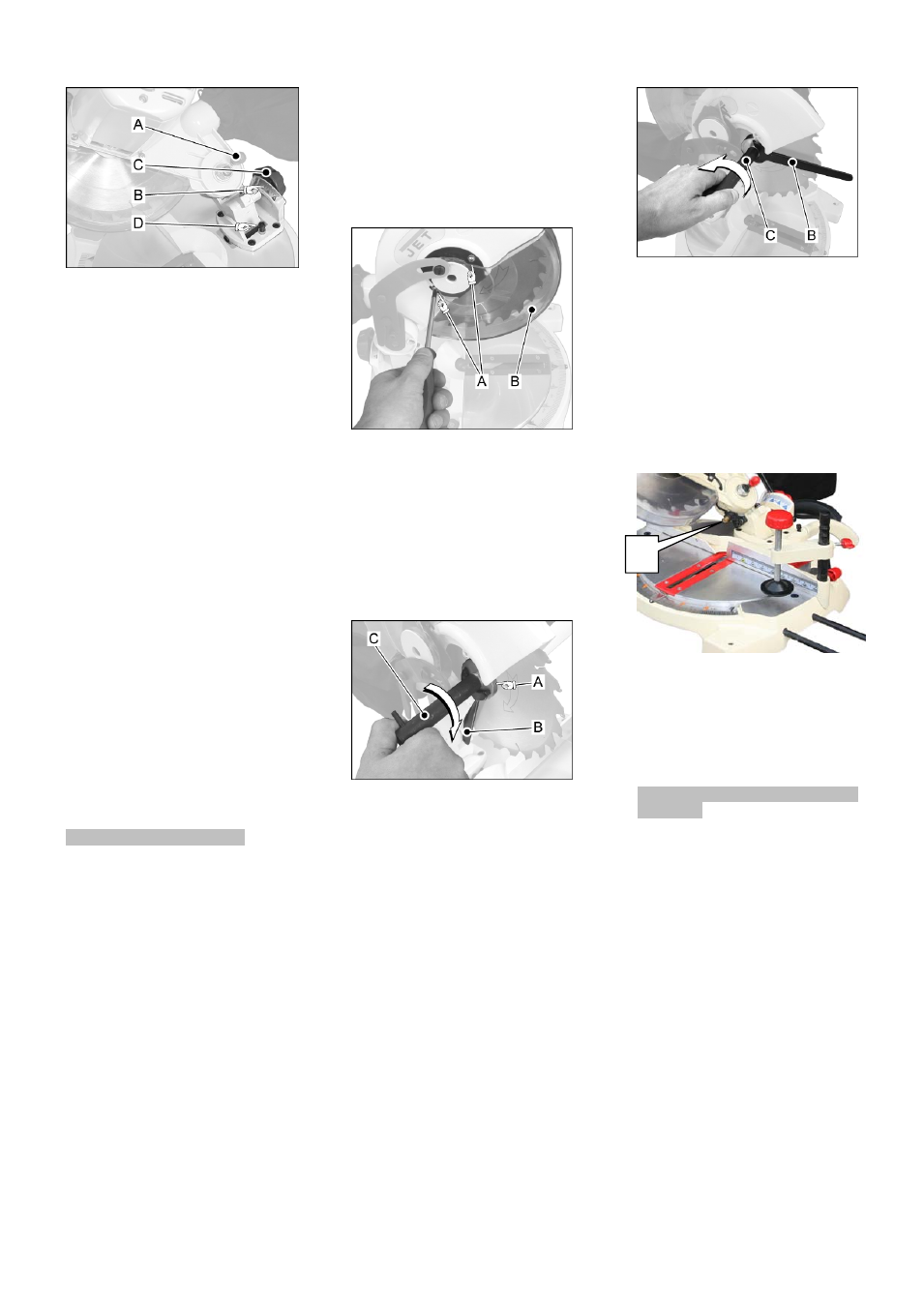

Рис. 9
Фиксирующую ручку (C, Рис. 9) на
задней части станка необходимо
ослабить.
Наклоните режущую голову влево,
пока не достигните нужного угла на
шкале наклона (B).
Затяните
режущую голову
фиксирующей ручкой (C) перед
началом пиления.
Пиление под углом:
Угол поворота можно настроить на -
46° - +46°.
Нужно ослабить две фиксирующие
ручки стола за упором.
Поверните режущую голову на
нужный угол согласно показаниям
шкалы стола.
Затяните фиксирующие ручки стола.
Комбинированный распил под
углом
Выберете необходимое положение
головы пилы и упора заготовки для
комбинированного распила под
углом.
6.
Установка и настройка
Примечание:
Установка
и настройка
разрешается только после
отключения станка от
электросети (выньте вилку из
розетки).
6.1
Замена пильного диска
Пильный диск должен
соответствовать требованиям
станка.
Перед
установкой проверьте
пильный диск на наличие дефектов
(трещин, сломанных зубьев,
вмятин). Не используйте пильные
диски с дефектами.
Всегда
надевайте подходящие
перчатки, когда берете в руки
режущий инструмент.
Пильный диск можно менять
только в отключенном от сети
станке (выньте вилку из розетки)!
Снимите защитный кожух пилы (B,
Рис. 9), отвинтив два винта (A)
сбоку.
.
Рис. 10
Демонтаж диска:
Заблокируйте фланец пилы при
помощи специального ключа (B,
Рис. 11) и ослабьте крепежный винт
пильного диска (A) при помощи
ключа в комплекте (C).
Внимание: левая резьба!
Рис. 11
Снимите внешний крепежный
фланец.
Замените пильный диск.
Перед установкой нового пильного
диска фланцы следует почистить.
Зубья
пилы должны быть
направлены в ту же сторону, что и
стрелка на защитном кожухе.
Установите внешний крепежный
фланец на место и затяните
крепежный винт.
Заблокируйте фланец пилы при
помощи специального ключа (B,
Рис. 12) и затяните крепежный винт
пильного диска при помощи ключа в
комплекте (C).
Рис. 12
Установите на место пластиковый
защитный кожух и затяните два
винта (A, Рис. 10).
6.2
Настройка лазерной разметки
Лазерную разметку (S, Рис. 13)
необходимо настроить таким
образом, чтобы луч совместился с
линией распила.
Рис. 13
Внимание:
Класс лазерного прибора – 2, не
подвергайте глаза прямому
воздействую луча.
7.
Техническое обслуживание и
проверка
Общее указание:
Техническое
обслуживание,
чистка и ремонт разрешается
только на полностью
отключенном от электросети
станке (выдерните вилку из
розетки).
Ремонт и техническое обслуживание
электрической части разрешается
проводить только
квалифицированному электрику.
Ремонт
лазерного прибора
разрешается только специалисту в
данной области.
Поврежденные
защитные
приспособления следует заменять
немедленно.
Замените вкладыш стола при
износе.
S
