4

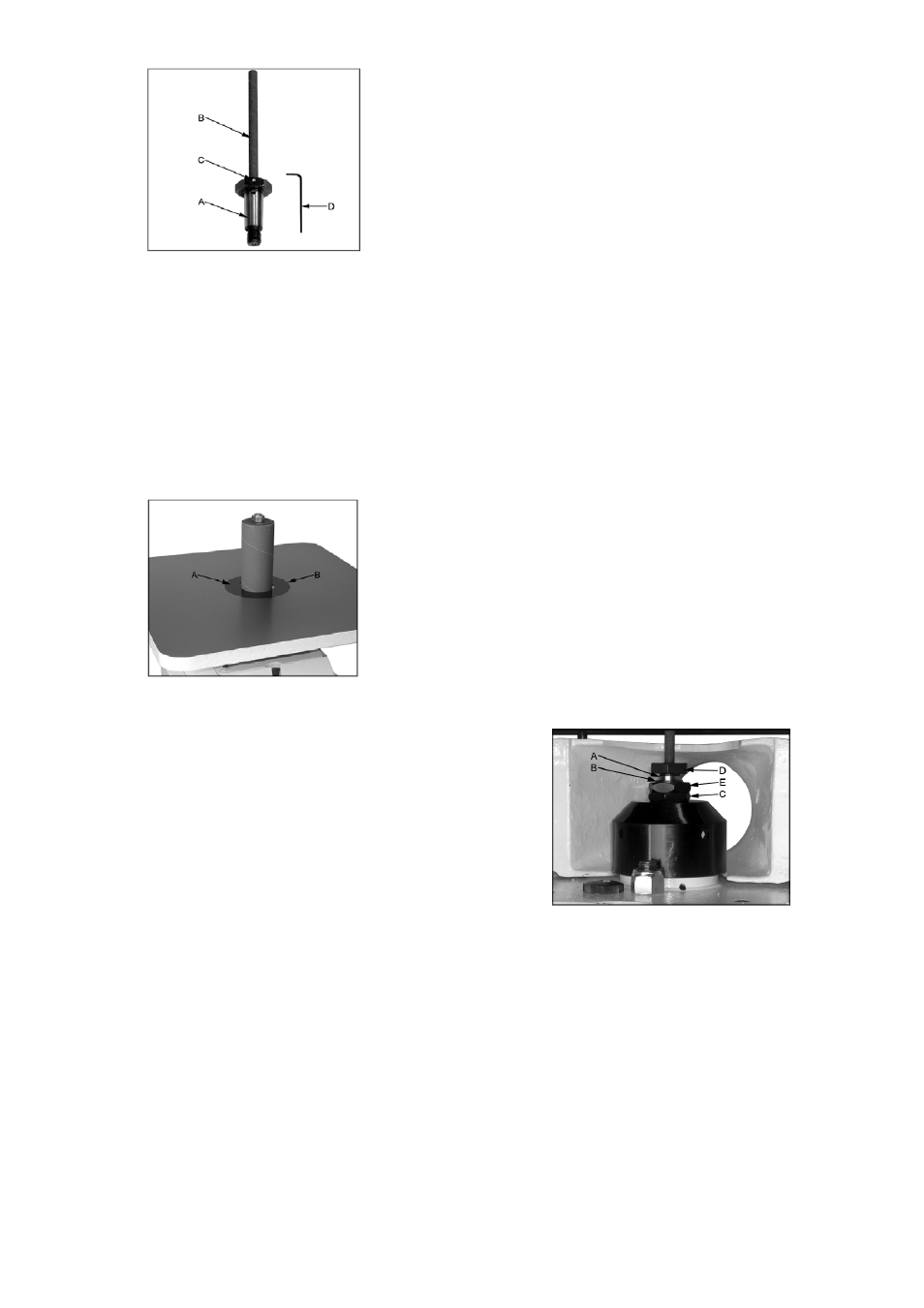

Рис. 1
Установите шлифовальный патрон (B) на
шлифовальном штифте и зафиксируйте его
винтом (C) и поставляемым 2мм шестигран-
ным ключом (D).
Смонтируйте шлифовальный штифт на
станке (см. раздел 7.1).
Установите соответствующую вкладку (A,
Рис. 2), которая в наибольшей степени под-
ходит для заполнения отверстия в столе.
Предохранительное устройство против
прокручивания (B) должно быть зафиксиро-
вано в столе.
Рис. 2
5.3. Подключение к электрической сети
Подсоединение к сети, а также применяе-
мые удлинители должны соответствовать
тех. требованиям. Обратите внимание на то,
чтобы напряжение в сети соответствовало
параметрам, указанным на фирменной таб-
личке станка.
Установленное изготовителем защитное
устройство должно быть рассчитано на 10 А.
Применяйте для подсоединения только
проводники соответствующего сечения.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
5.4. Подсоединение вытяжной вентиля-
ции
Перед пуском в эксплуатацию станок дол-
жен быть подключен к вытяжной системе та-
ким образом, чтобы при включении станка
автоматически включалась вытяжная уста-
новка.
Минимальная скорость воздуха на всасы-
вающем патрубке диаметром 100 мм должна
составлять 20 м/сек.
Всасывающие шланги должны характери-
зоваться по качеству как „тяжело горючие“ и
соединены с заземлением станка.
5.5. Пуск в эксплуатацию
Станок включается посредством нажатия зе-
леного выключателя: С помощью красного
выключателя производится остановка стан-
ка.
6. РАБОТА СТАНКА
Положите заготовку на стол и продвигайте
ее вдоль стола станка. Держите пальцы вме-
сте, направляйте заготовку ладонью.
Не просовывайте руки под стол станка.
Сохраняйте безопасную дистанцию от
вращающегося шлифовального патрона.
Для обработки сложных форм необходимо
изготавливать шаблоны для точного и на-
дежного перемещения заготовок.
Длинные заготовки необходимо поддер-
живать с помощью роликовых опор.
Для шлифования под углом наклоняйте
стол станка.
7. Работы по наладке и регулировке
Общие указания
Перед работами по наладке и регулировке
станок должен быть предохранен от непро-
извольного включения.
Вытащите сетевой штекер!
7.1 Монтаж шлифовального штифта
Отключите станок от электросети, выта-
щив сетевой штекер.
Очистите конус шлифовального штифта
(A, Рис. 3) и приемное устройство шпинделя
(B).
Рис. 3
Входящим в поставку вилочным ключом
затяните гайку шлифовального штифта (D)
по часовой стрелке, при этом удерживайте
шпиндель на нижней гайке шпинделя (C).
Не затягивайте гайку слишком сильно,
чтобы потом открутить ее без особых про-
блем.
Демонтаж шлифовального штифта:
Отключите станок от электросети, выта-
щив сетевой штекер.
Входящим в поставку вилочным ключом
открутите гайку шлифовального штифта (D)
против часовой стрелке, при этом удержи-
вайте шпиндель на верхней гайке шпинделя
(E, Рис. 3).
