инструкция по эксплуатации станка JET мод. JDP-10M, JDP-13M
8
7.2
Регулировка упора глубины сверления
Для сверления нескольких отверстий одинаковой
глубины используйте упор глубины сверления.
Опустите шпиндель с зажатым сверлом на необ-
ходимую глубину сверления.
Установите регулировочные гайки (A, Рис. 9)
упора глубины сверления (B, Рис. 9) на блок
упора.

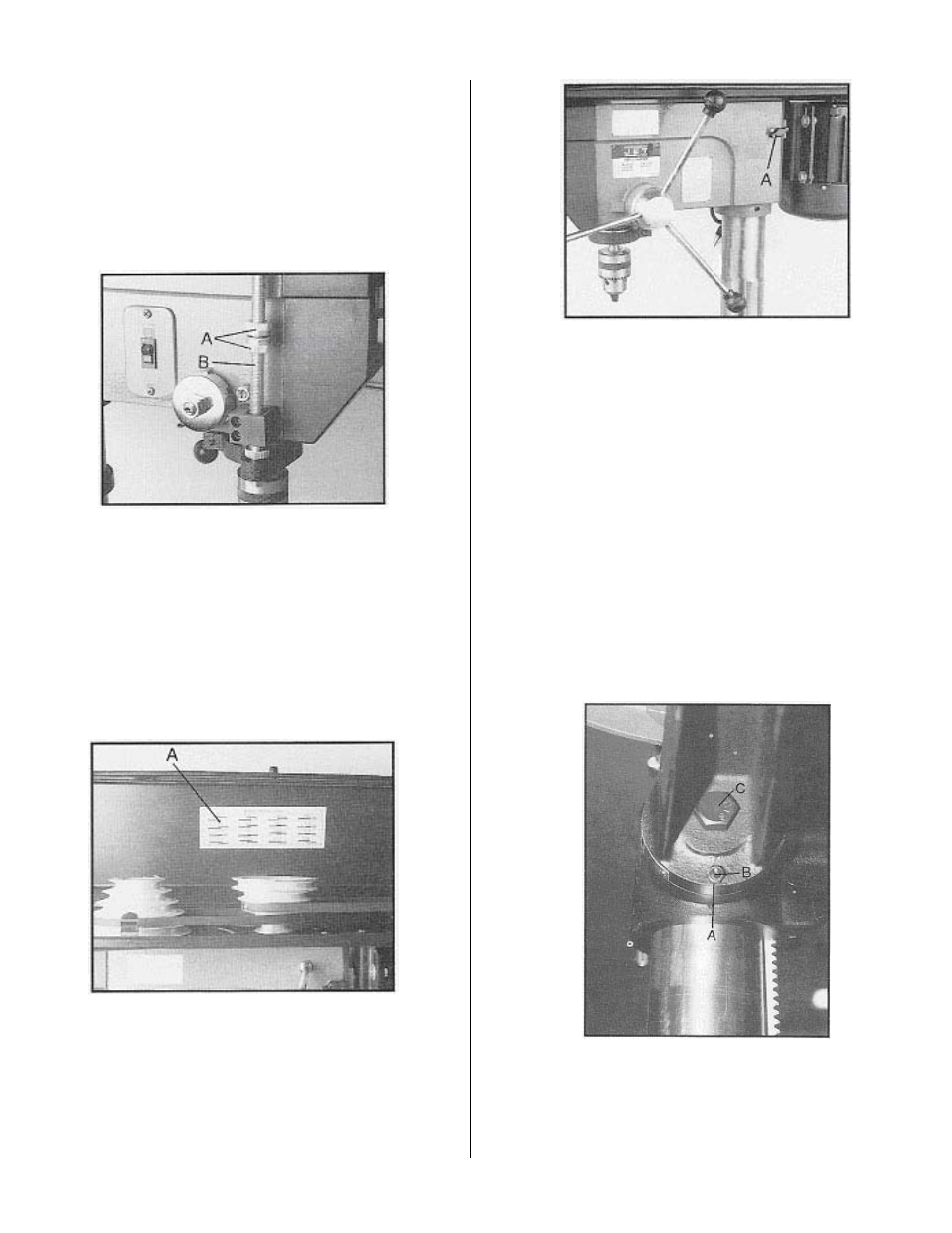

Рис.9
Сверло остановится на этой глубине.
7.3
Смена числа оборотов
Открутите предохранительный винт и откройте
кожух ремня.
Схема установки ремней в соответствии с чис-
лом оборотов (A, Рис. 10) находится на внутрен-
ней стороне кожуха.
При выборе числа оборотов руководствуйтесь
этой схемой.
Рис.10
Произведите смену числа оборотов:
Отключите станок от электросети, вытащив се-
тевой штекер.
С двух сторон ослабьте зажим подвески мотора
(A
, Рис. 11).
Рис.11
Ослабьте ремень.
Поменяйте положение ремня в соответствии со
схемой.
Натяните ремень и зафиксируйте с двух сторон
подвеску мотора (A, Рис. 11).
Необходимое натяжение ремня достигается, когда
при нажатии большим пальцем середина ремня
прогибается на 10 мм.
Закройте кожух ремня и зафиксируйте его предо-
хранительным винтом.
7.4
Перемещение стола
Отключите станок от электросети, вытащив сете-
вой штекер.
Сначала снимите поворотный болт (B, Рис. 12),
вращая гайку (A, Рис. 12) по часовой стрелке.
Рис.12
Открутите шестигранный винт (C, Рис. 12), чтобы
изменить положение стола. Внимание:
Лишь слегка ослабьте шестигранный винт, в ином
случае может упасть весь модуль стола.
