4

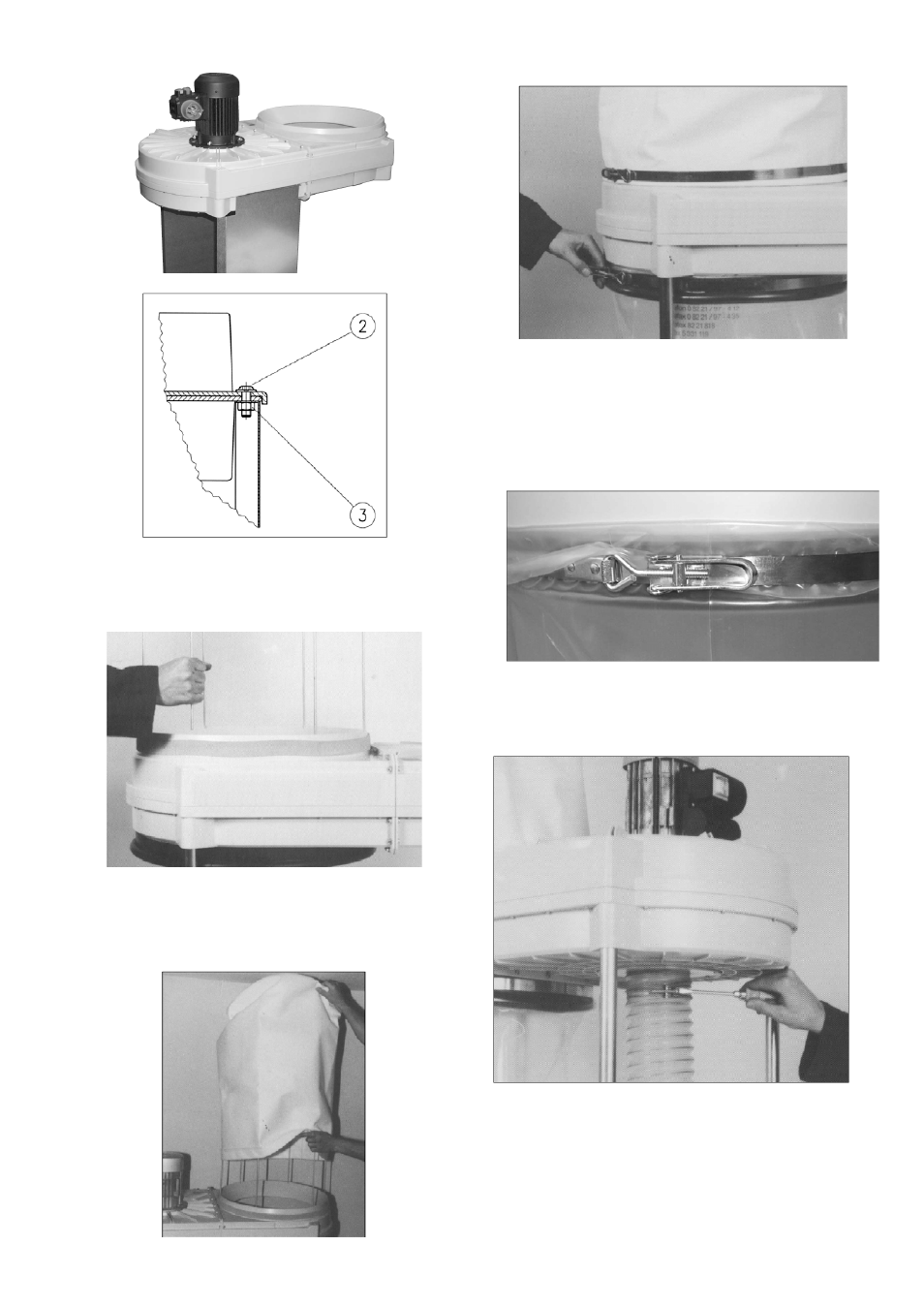

5.4 Удерживающий кронштейн фильтра
Удерживающий кронштейн фильтра (с
гайкой и шайбой, Поз. 5,6) крепить на
модульном корпусе.
5.5 Монтаж матерчатого фильтра
Фильтр насадить на патрубок и надеть
хомут. Винт с червячной резьбой затянуть с
помощью шлицевой отвертки (см. рис).
5.6 Сменный мешок для стружки со
стяжным хомутом
Сборный мешок для стружки вывернуть
изнутри наружу вдоль стяжного хомута
приблизительно на 2 см и насадить на
патрубок корпуса. После этого затянуть
стяжной хомут.
5.7 Полиуретановый (PU) шланг с
хомутом
Всасывающий шланг с хомутом надеть на
штуцер и затянуть отверткой хомут.
