Инструкция по эксплуатации Midas Consoles Legend 3000
Страница 13

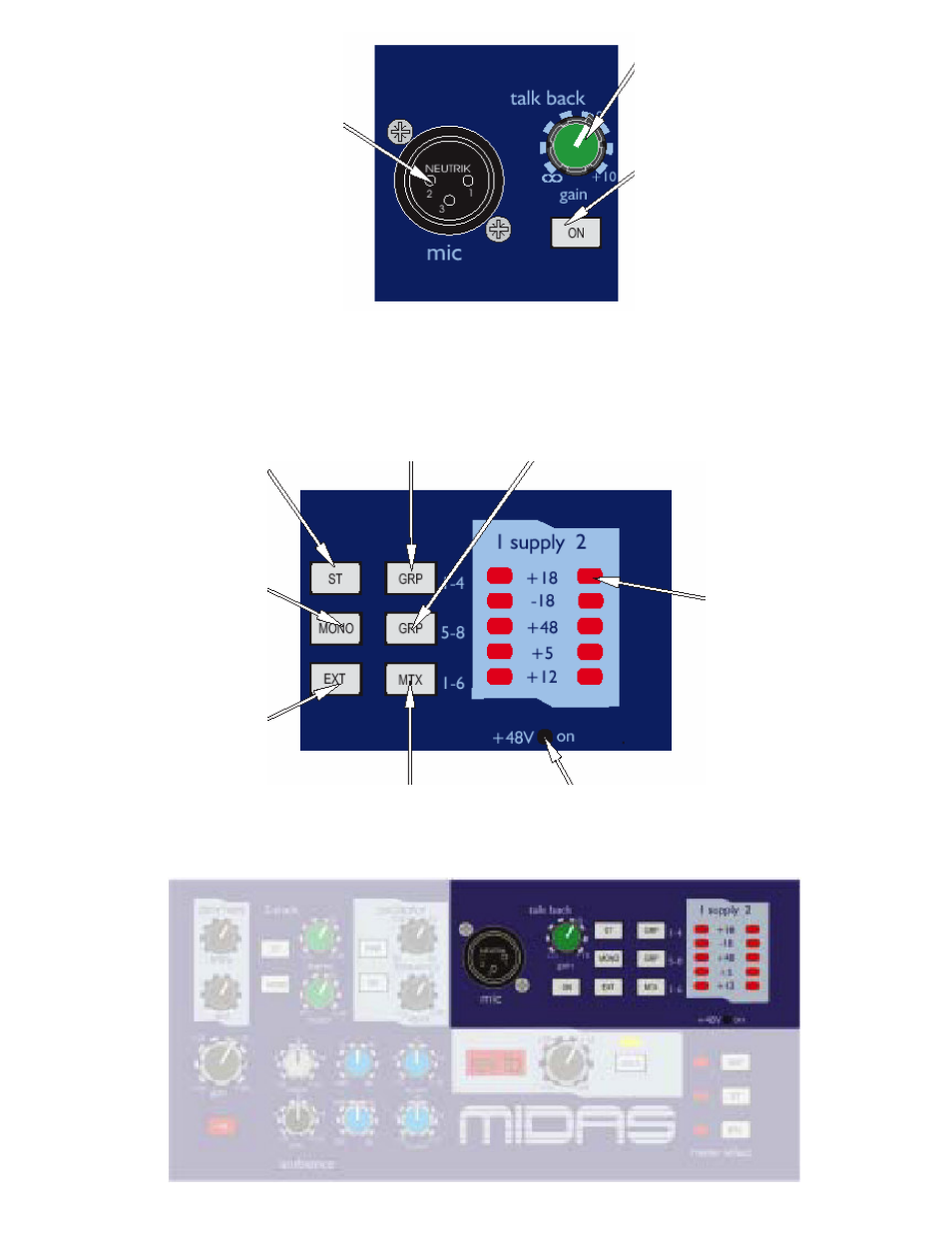

Разъем
TALK XLR предназначен для
подключения
сбалансированного 150
Ом
микрофонного с игнала. Ус иление
микрофонного
сигнала установлено
на
50дБ и дейс твует вмес те с
пиковым
лимиттером
,
который
ус тановлен
на +10dBu.
Регулировка
talk
LEVEL
дает
возможность
нас тройки
пос т
лимиттерных
сигналов от +10дБ до
выкл
.
Переключатель
TALK
MIC
ON
коммутирует
с игнал от микрофона с
внутренней
шиной talk. В то же время
уровни
вс ех локальных мониторных
выходов
снижаютс я на 20дБ для
предотвращения
возникновения АОС.
Клавиши
коммутации
групп
1-4
с
подключенным
микрофоном
и генератор
замыкаетс я
на
шины
групп
1,2,3 и 4.
Клавиши
коммутации
групп
5-8 с подключенным
микрофоном
и генератор
замыкаетс я
на
шины
групп
5,6,7 и 8.
Переключатель
ST
предназначен
для
коммутации
микрофона с
с терео
мас тер шинами.
Переключатель
MONO
предназначен
для
коммутации
микрофона с
моно
мастер шиной.
Переключатель
EXT
предназначен
для
коммутации
микрофона с
внешним
выходом.
Индикаторы
POWER
показывают
с татус
вс ех
цепей
в
обеих
блоках
питания
.
Переключатель
MONO
предназначен
для коммутации
микрофона
с о всеми шинами
матрицы
.
Переключатель
48V ON активирует
подключение
48В
к
входным
модулям
.
