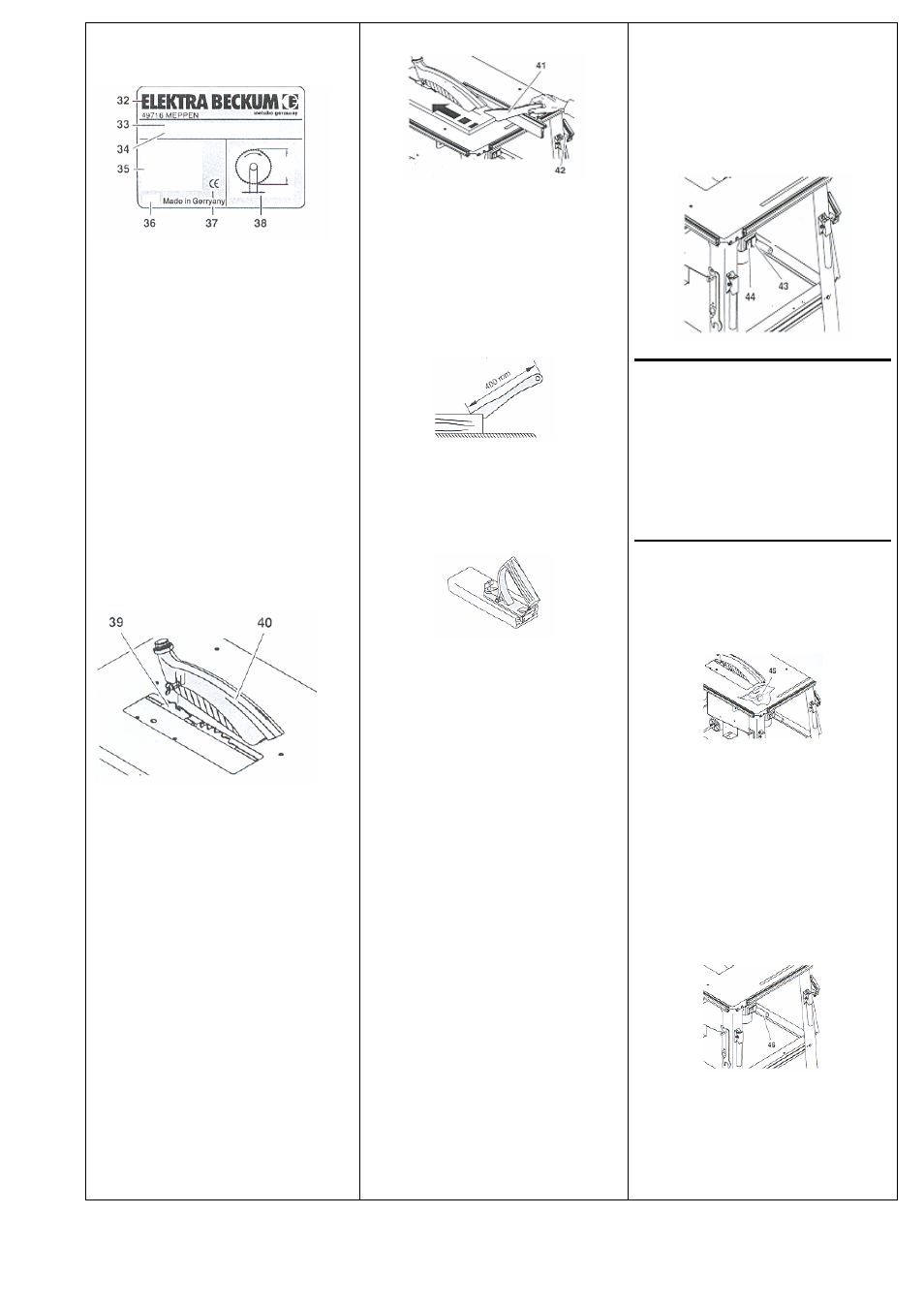

4.3. Символы на станке
Данные на фирменной табличке:
(32) Изготовитель
(33) Серийный номер
(34) Обозначение станка
(35) Параметры мотора (смотри также
«Технические характеристики»
(36) Год изготовления
(37) Знак СЕ – этот станок согласно
декларации соответствия
отвечает требованиям стандартов
Европейского союза
(38) Размеры допустимых полотен пил
4.4. Защитные приспособления
Расклинивающий нож.
Расклинивающий нож (39)
предотвращает захват заготовки
поднимающимися зубьями полотна
пилы и отбрасыванию ее в сторону
работника.
Расклинивающий нож должен быть
всегда установлен во время работы.
Кожух для отвода стружки.
Кожух для отвода стружки (40)
защищает от касания по недосмотру
полотна пилы и от разлетающейся в
разные стороны стружки.
Кожух для отвода стружки должен
быть всегда установлен во время
работы.
Толкающий шток.
Толкающий шток (41) служит в
качестве удлинения руки и защищает
от непроизвольного касания полотна
пилы.
Толкающий шток должен применяться
всегда, если расстояние между
полотном пилы и параллельным
упором меньше 120 мм.
Толкающий
шток должен
направляться под углом от 20º до 30 º
к поверхности столешницы пилы.
Если
толкающий шток не
применяется, то он может быть
подвешен на держатель (42).
Если
толкающий шток имеет
повреждения, то он должен быть
заменен.
Рукоятка
для деревянного
толкателя
Привинчивается к подходящей доске.
Для
надежного направления
маленьких заготовок.
5. ОСОБЫЕ СВОЙСТВА СТАНКА
•
Безступенчато регулируемый
угол наклона от 90º до 45º.
• Безступенчато регулируемая
высота резания до 85 мм.
• Реле минимального напряжения
предотвращает
самопроизвольное
включение
станка, когда после отключения
напряжения
в сети снова
появляется ток.
• Все важные функции
обслуживания находятся на
передней стороне.
• Продолжение столешницы в
объеме поставки.
• Надежная стальная конструкция
– способна выдерживать высокие
нагрузки
и долговременно
защищенная от коррозии.
6. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
Включатель/выключатель.
•
Включение = нажать зеленый
включатель (43).
• Выключение = нажать красный
выключатель (44).
Указание:
При исчезновении
напряжения
срабатывает реле минимального
напряжения. Таким образом
предотвращается самопроизвольное
включение станка, если а сети снова
появляется ток. Для повторного
включения необходимо вновь
задействовать зеленый включатель.
Устройство для регулировки угла
наклона.
Полотно пилы может быть
безступенчато установлено под
углом от 0º до 45º.
Для того, чтобы установленный угол
наклона в процессе распиливания не
изменялся, он стопорится с помощью
двух маховичков (45) на передней и
задней стороне ящика для опилок.
Кривошипная рукоятка для
регулирования высоты реза.
Высота реза может регулироваться
посредством вращения кривошипной
рукоятки (46).
