РУССКИЙ

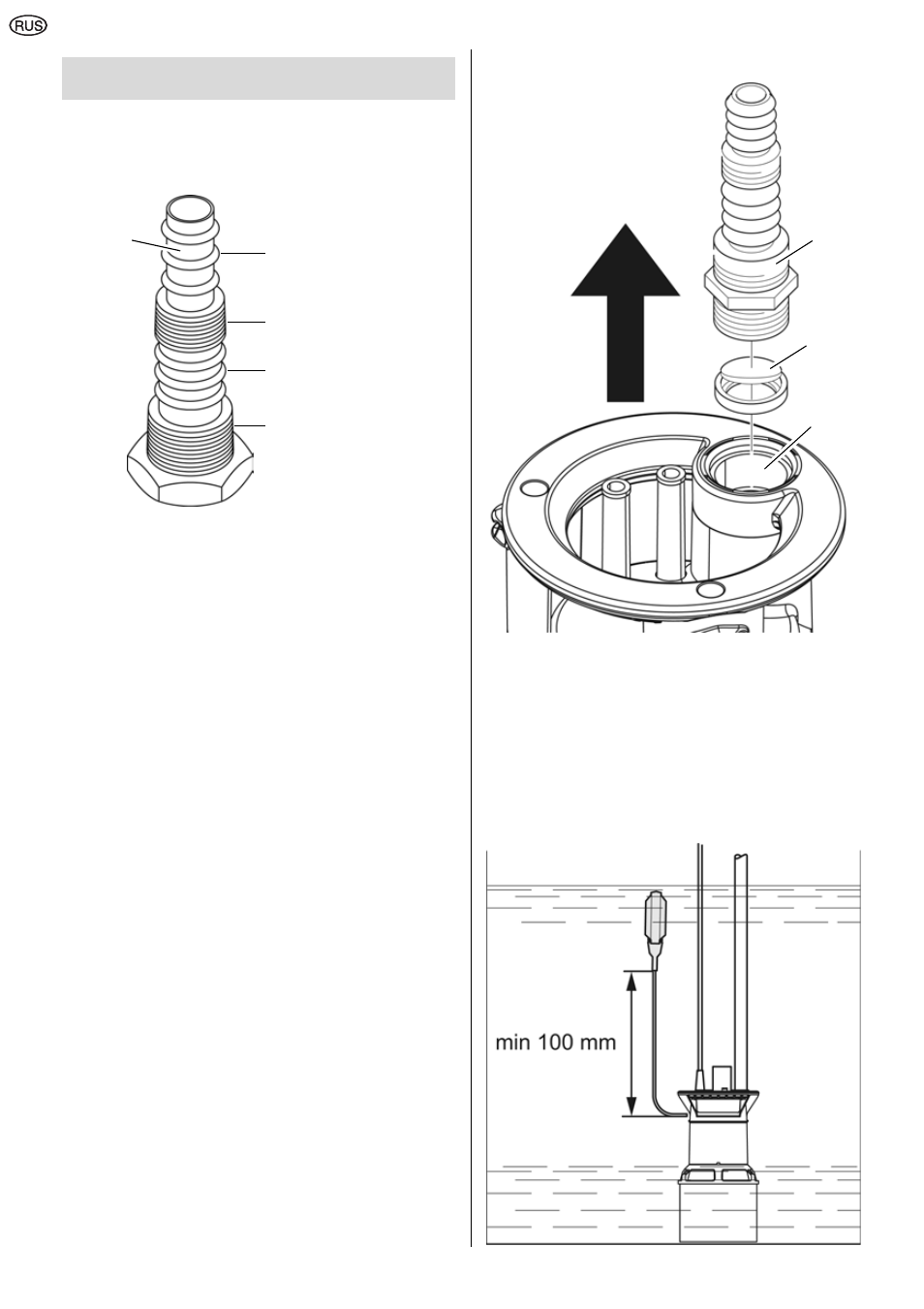

4.1
Подключение напорного
трубопровода
1. При выборе большего диаметра нагне-
тательного трубопровода:
срезать части меньшего диаметра (9)на
мультиадаптере.
3
Указание
Лучшая производительность достига-
ется при выборе наибольшего диаметра
нагнетательного трубопровода.
2. Установить обратный клапан (11) в
патрубок подключения давления (12).
Обратный клапан должен открываться
в направлении стрелки. (надпись "UP"
на обратном клапане обращена к муль-
тиадаптеру).
3. Ввинтить мультиадаптер (10) в нагн-
етательный патрубок (12).
4. Насадить нагнетательный трубопровод
на мультиадаптер (10) и закрепить
шланговым хомутом.
4.2
Крепление кабеля поплав-
кового выключателя
3
Указания
Закрепите кабель поплавка так, чтобы
расстояние между кабельным держате-
лем и поплавковым выключателем со-
тавляло не менее 100 мм.
4.
Монтаж и установка
¾"
G ¾"
1"
G 1"
9
12
10
11
