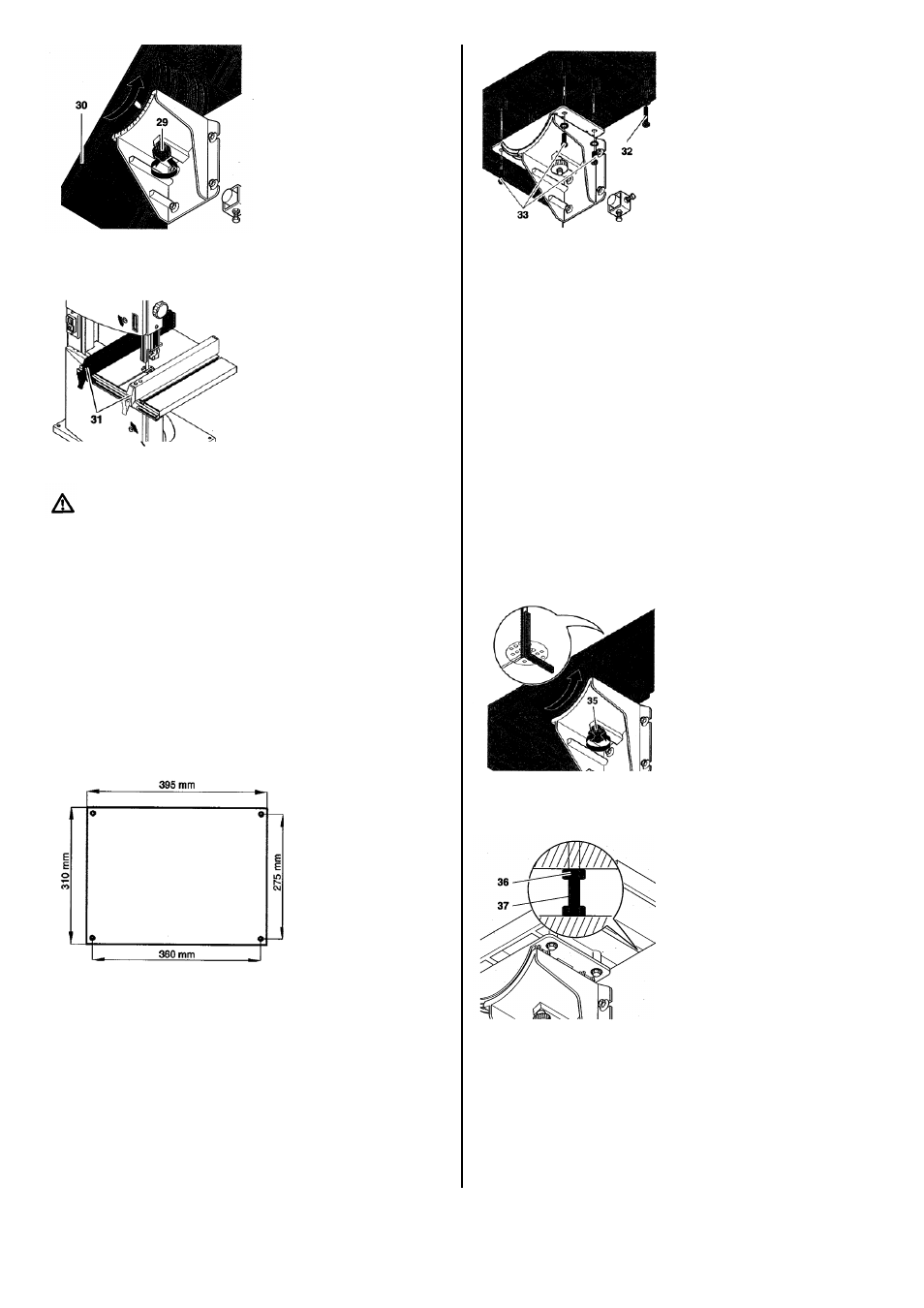

Направляющая планка
Направляющая планка (31) крепится на передней части стан-
ка. Она может использоваться с обеих сторон режущего по-
лотна.
7. Начало работы
Опасно!
Работу можно начинать только после того, как были за-
вершены следующие приготовления:
- Закреплена ленточная пила;
- Установлен и выровнен рабочий стол;
- Подсоединена камера для улавливания пыли;
- Проверены все предохранительные устройства.
Подсоединение ленточной пилы к электросети можно
осуществлять только по завершении вышеупомянутых
приготовлений! В противном случае имеется вероят-
ность неумышленного запуска ленточной пилы, который
может привести к серьезным травмам.
7.1 Монтаж
Для надежности ленточная пила должна быть установлена
на прочном основании:
1. Просверлите четыре отверстия в основании размеры, ко-
торого показаны ниже.
Вставьте в полученные отверстия в опорной плите крепеж-
ные болты и закрепите их гайками.
Оптимальная рабочая высота и устойчивость оборудования
обеспечиваются с помощью специального приспособления,
которое уже подготовлено для монтажа ленточной пилы.
7.2 Установка рабочего стола ленточной пилы
1. На нижней стороне рабочего стола устанавливают подхо-
дящий винт ограничителя перемещения (32).
2. Устанавливают направляющую планку над режущим по-
лотном ленточной пилы и располагают ее на кронштейне
рабочего стола.
3. С помощью четырех винтов (33) с шайбами закрепляют
рабочий стол ленточной пилы на кронштейне.
7.3. Выравнивание рабочего стола ленточной пилы
Рабочий стол ленточной пилы должен быть выровнен в двух
плоскостях
- В вертикальной плоскости, чтобы лезвие проходило через
центр вкладыша стола;
- Под прямым углом к лезвию ленточной пилы.
Боковое выравнивание рабочего стола ленточной пилы
1. Ослабьте четыре закрепляющих винта (34), которые удер-
живают нижний кронштейн стола.
2. Выровняйте рабочий стол ленточной пилы таким образом,
чтобы лезвие проходило через центр щели вкладыша стола.
3. Вновь затяните четыре зажимных винта (34).
Выравнивание рабочего стола ленточной пилы под пря-
мым углом по отношению к лезвию ленточной пилы
1. До конца поднять верхнюю направляющую режущего по-
лотна (см. раздел "Работа").
2. Проверить натяжение режущего полотна ленточной пилы
(см. раздел "Начало работы").
3. Ослабить стопорный винт (35).
4. Используя плотничный угольник, установите рабочий стол
под прямым углом к лезвию, и вновь затяните стопорный
винт (35).
5. Ослабьте стопорную гайку (36) и отрегулируйте винт огра-
ничителя перемещения (37) до тех пор, пока он не коснется
кожуха ленточной пилы.
6. Вновь затяните стопорную гайку.
7.4. Установка выталкивающей направляющей планки
Прикрепите выталкивающую направляющую планку (38) с
помощью четырех винтов с шайбами к рабочему столу лен-
точной пилы.
