2 308961
Инструкции
Установка
ССЫЛ.
¹
ДЕТАЛЬ ¹ ОБОЗНАЧЕНИЕ
ÊÎËĆÂÎ
1
КЛАПАН
1
2
193709
СЕДЛО, клапан
1
3
193710
УПЛОТНЕНИЕ, клапан
1
4
113500
Паста Locktite, синяя
(не показан)
1
5
15G563
РУЧКА, клапан
1
6
116424
ГАЙКА, глухая, шестигранная 1
7
114708
ПРУЖИНА, сжатия
1
11
114797
ПРОКЛАДКА
1
6
5
7

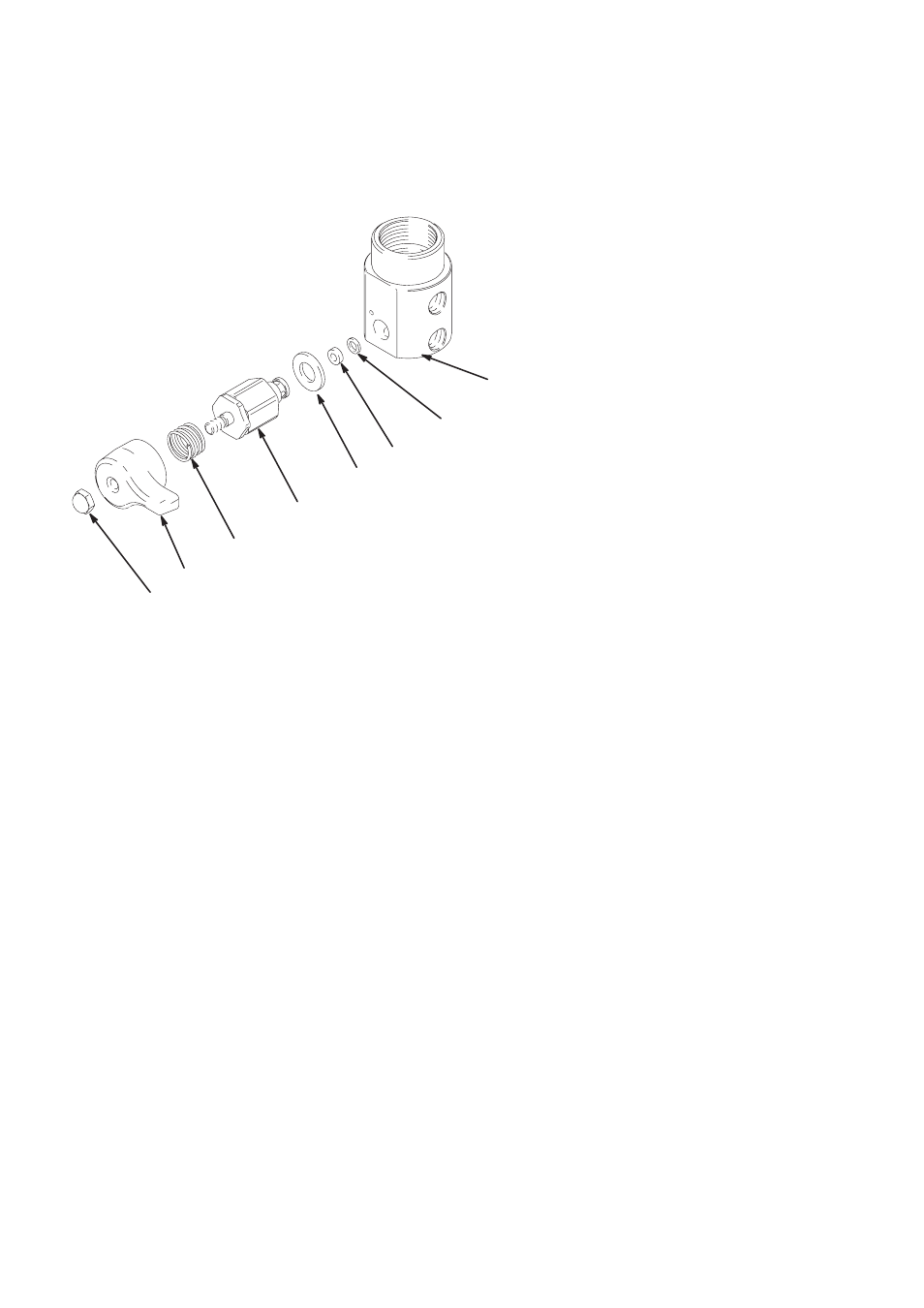

Корпус фильтра
Только ссылка
1
11
2
3
8842b
1. Выполните Процедуру сброса давления на стр. 1.
2. Снимите старый дренажный клапан. См. процедуру
в руководстве по применяемому распылителю.
Примечание: седло (2) и уплотнение клапана (3) уже
установлено на клапане (1).
3. Нанесите небольшое количество смазки на
уплотнение клапана (3) для временной фиксации на
месте уплотнения клапана и его седла (2) во время
сборки.
4. Нанесите небольшое количество синей пасты Locktiter
(4) на нитки резьбы клапана (1).
5. Заверните клапан (1) на корпус фильтра
распылителя.
6. Установите пружину (7) на латунный шток клапана (1).
7. Установите ручку клапана (5) на резьбу латунного
штока клапана (1). Лопатка ручки клапана должна
быть направлена к передней части распылителя.
8. Установите глухую гайку (6) на латунный шток
клапана (1).
9. Используйте два гаечных ключа для затягивания
глухой гайки (6) на ручке (5). Установите один ключ
на гайку, а второй на лопатку ручки.
