Расположение пистолета
10
332107E

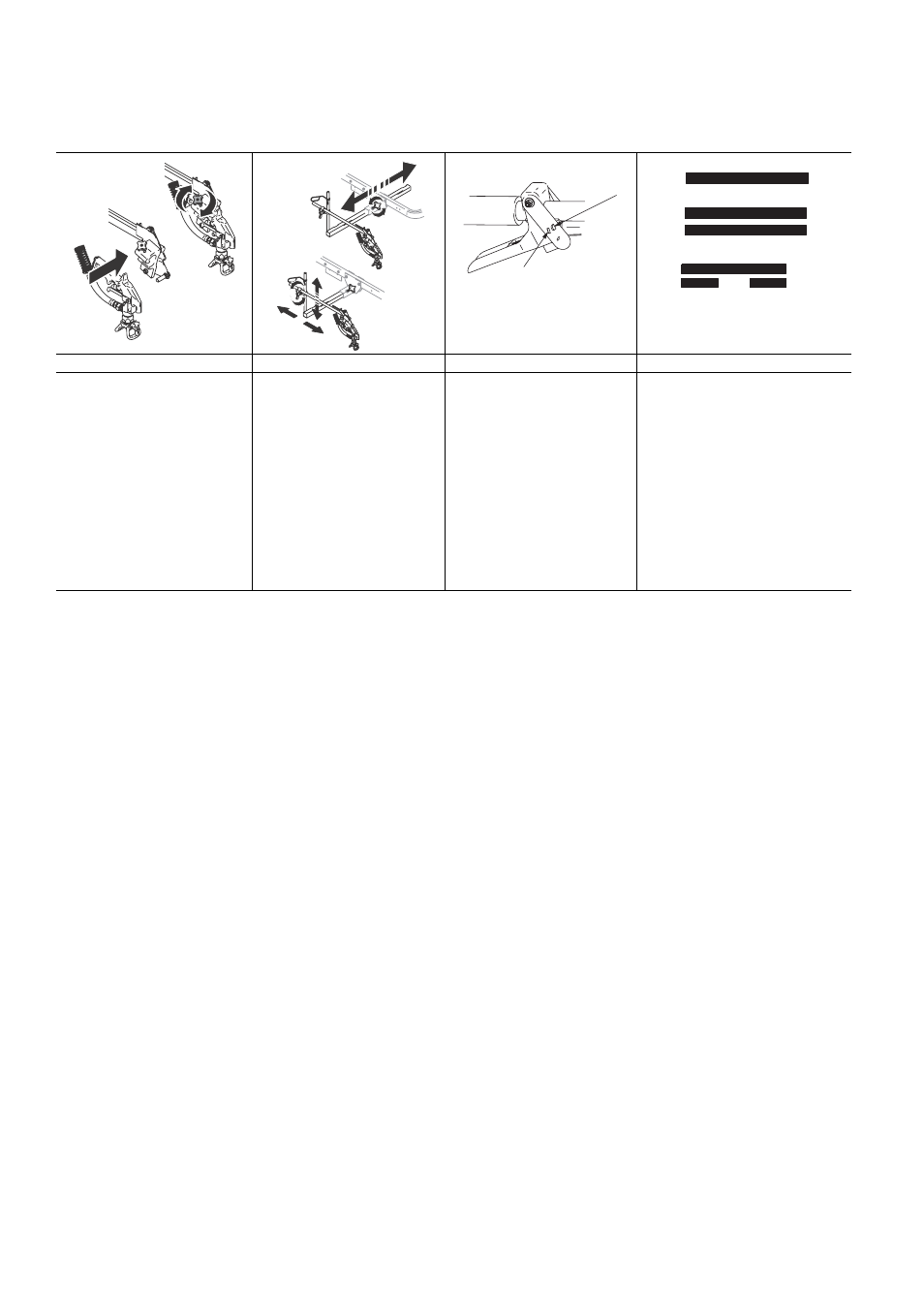

Расположение пистолета
Установка пистолета
Регулировка положения пистолета
Выбор пистолета
1
Вставьте пистолет в держатель.
Затяните зажим.
2
Регулировка положения
пистолета: вверх/вниз,
вперед/назад, влево/вправо.
См. примеры на стр. стр. 11.
3
Подсоедините кабели
пистолета к левой или правой
плате переключения
пистолетов.
a
Один пистолет. Отсоедините одну
плату переключения пистолетов от
пускового курка.
b
Оба пистолета одновременно.
Установите обе платы
переключения пистолетов в одно и
то же положение.
c
Сплошная/прерывистая линия и
прерывистая/сплошная линия.
Установите пистолет для нанесения
сплошной линии в положение 1, а
пистолет для нанесения
прерывистой линии – в положение
2.
ti6550a
ti6549a
1
2
ti3330a
a
c
b
ti3331a
ti3332a
ti3342a
