Спецификация деталей
313163F
25
Набор фильтра жидкости
Фильтр жидкости и стойка 247504 используются только с электронными моделями
кроссовера
Детали с меткой "недоступно" не продаются отдельно.
Запасные детали фильтра доступны в разных размерах.
Перечень размеров см. ниже.
Деталь ¹ 515219, 60 ячеек
Деталь ¹ 515220, 50 ячеек
Деталь ¹ 515221, 40 ячеек
Деталь ¹ 515222, 30 ячеек (стандартная)
Справ. Деталь
Описание
Кол-
во
301
недоступно ПЛАНКА, монтажная
1
302
C30021
БОЛТ, П-образный; 3/8-16
2
303
210658
КЛАПАН, сферический; 3/8 npt (mbe);
см. руководство 306861
1
304
515216
КОЖУХ, фильтр
1
305
C19652
ВТУЛКА, переходная; 1 дюйм. npt(m) x
1/4 npt(f)
4
306
121189
КОЛЕНЧАТЫЙ ПАТРУБОК, наружный,
90°; 1 дюйм. npt (m x f)
2
307
521477
КЛАПАН, сферический; 1 дюйм. npt
(наплавляемое эпоксидное покрытие)
3
308
121182
ПЕРЕХОДНИК, трубный
2
309
102814
МАНОМЕТР, давление жидкости
2
310
C19488
ТРОЙНИК; 1 дюйм. npt (f)
1
311
121163
УЗЕЛ; 1 дюйм. npt (f)
2
312
158585
НИППЕЛЬ; 1 дюйм. npt
6
313
101044
ШАЙБА, плоская; 1/2
4
314
100018
ШАЙБА, стопорная, пружинная; 1/2
4
315
C19853
ВИНТ, с головкой под торцевой ключ;
1/2-13 x 1-1/4 дюйм. (31 мм)
4
316
100023
ШАЙБА, плоская; 3/8
4
317
100133
ШАЙБА, стопорная; 3/8
4
318
100131
ГАЙКА, полная шестигранная; 3/8-16
4
319
недоступно СТОЙКА
1
320
121190
КРЫШКА, заглушка
1
321
515222
ЭЛЕМЕНТ, фильтр, 30 ячеек;
нержавеющая сталь (см. ниже перечень
деталей других размеров)
1
322
121175
ДАТЧИК, давление
2
323
15M575
КАБЕЛЬ, фильтр, датчик давления;
40 футов (12 м)
2
Справ. Деталь
Описание
Кол-
во

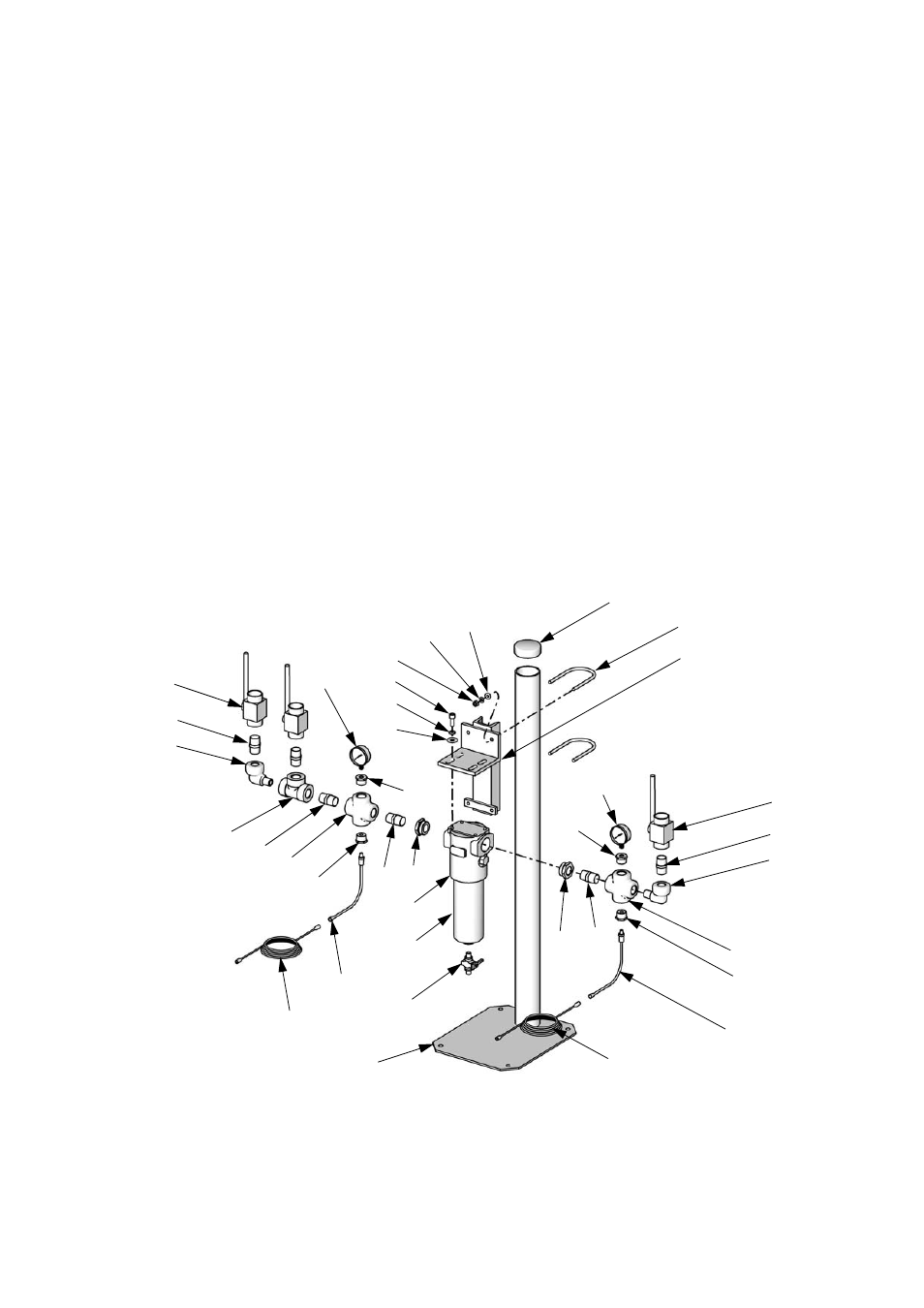

TI10889A
