6 308609
Установка
Установка комплекта сифона
См. комплект сифона, модель 238250, Список деталей
на стр. 15.
1. Осторожно верхнюю (5) и нижнюю пробку (20).
2. Установите нижнюю пробку (20) с подшипником
скольжения (53) и затяните подшипник гаечным
ключом.
3. Установите тефлоновое уплотнительное кольцо (54)
на держатель трубки сифона (51) и вставьте его
в паз для уплотнительного кольца.
4. Установите на место верхнюю пробку (5)
с держателем трубки сифона (51). Оставьте
стопорную гайку (52) на держателе трубки сифона.
Убедитесь, что она не затянута. При помощи
гаечного ключа заверните держатель трубки
сифона в верхнюю часть корпуса мешалки.
5. Сдвиньте трубку сифона (50) вниз через стопорную
гайку (52), держатель трубки сифона (51) и вал
мешалки (6) так, чтобы трубка сифона касалась
дна бочки. Приподнимите трубку сифона
приблизительно на 1/4 дюйма (около 6 мм), чтобы
она не касалась дна бочки. Держите трубку сифона
на этой высоте одной рукой и затяните стопорную
гайку второй рукой (затяжка от руки достаточна
для фиксации трубки на месте).
ВНИМАНИЕ
Высота бочек варьируется.
Ослабьте стопорную гайку на держателе трубки
сифона, прежде чем поднять крышку бочки. Если
вы не ослабите стопорную гайку, трубка сифона
может удариться о дно бочки, когда вы будете
опускать крышку на новую бочку, что может
привести к повреждению трубки сифона или бочки.
В
В
05736B

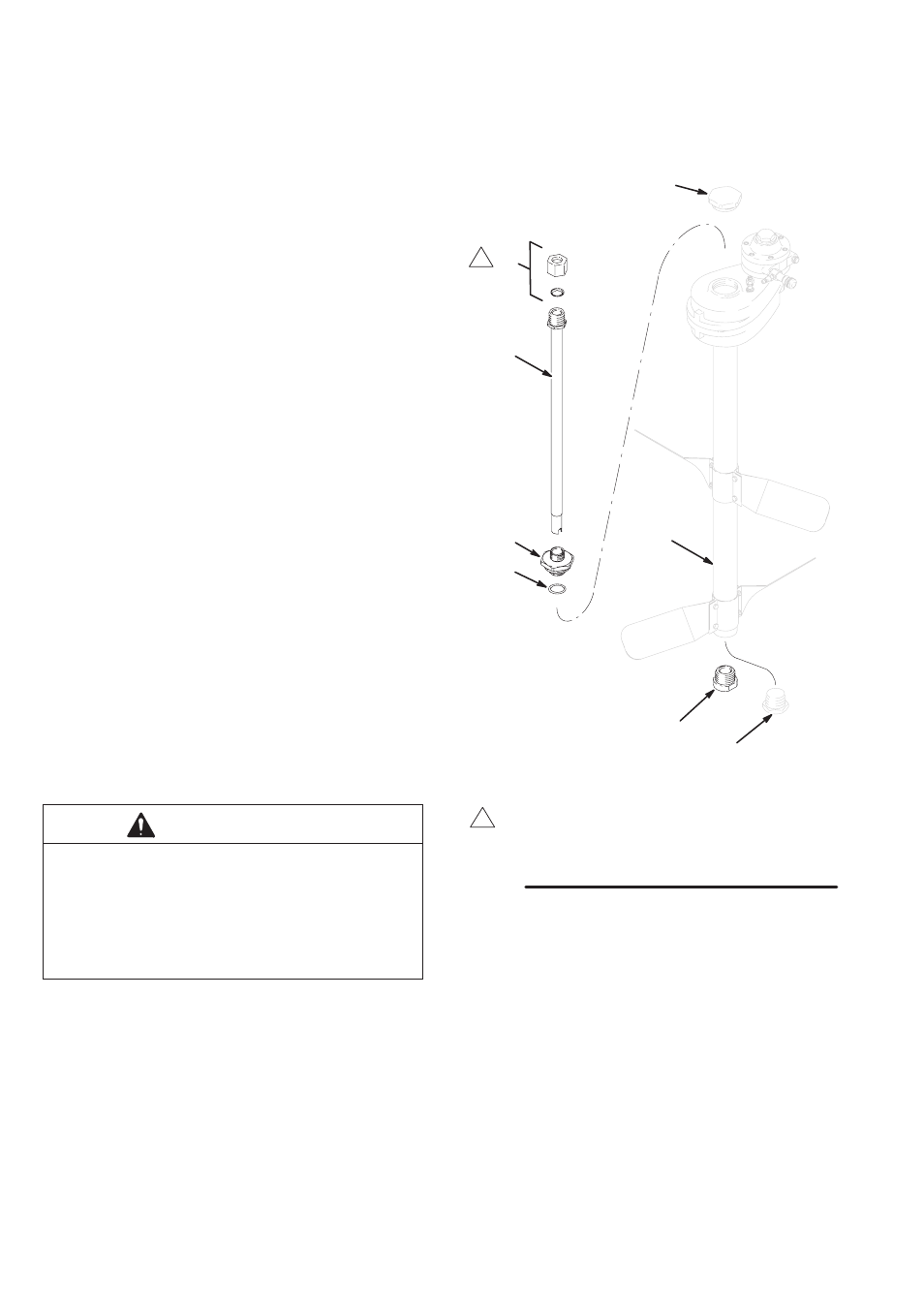

Рис. 3
5
20
53
50
52
51
54 6
1
1
Убедитесь, что центральные
выступы на ободе стопорной
гайки направлены вниз.
