Идентификация компонентов
6 332597B
Идентификация компонентов
Обозначения.
A Впускное отверстие подачи материала А (смола),
3/4 npt(m)
B Впускное отверстие подачи материала В (отвердитель),
1/2 npt(m)
C Шаровой клапан и запорная ручка подачи компонента
A (смола)
D Шаровой клапан и запорная ручка подачи компонента
В (отвердитель)
E Манометр для жидкости
F Впускной клапан для растворителя на стороне А (смола),
1/4 npt(m)
G Впускной клапан для растворителя на стороне В
(отвердитель)
H Главное впускное отверстие для растворителя
J Обратный клапан на стороне А (смола)
K Обратный клапан на стороне В (отвердитель)
L *Интеграторный шланг
M Обратный клапан подачи растворителя на стороне А
(смола)
P Инжектор материала B (отвердитель) (не показан;
внутри выпускного отверстия R)
R Выпускное отверстие смесительного коллектора,
1/2 x 1/2 (m)
S *Корпус статического смесителя
T1 *Смесительный шланг
T2 *Шланг с оплеткой для подачи жидкости
U
*Безвоздушный распылительный пистолет
V Обратный клапан для растворителя на стороне В
(отвердитель)
W *Статический смесительный элемент (не показан;
внутри трубки S)
X Пластина циркуляции нагретой жидкости
Y *Вспомогательный вертлюг 207946
* Не включено в комплект смесительного коллектора.

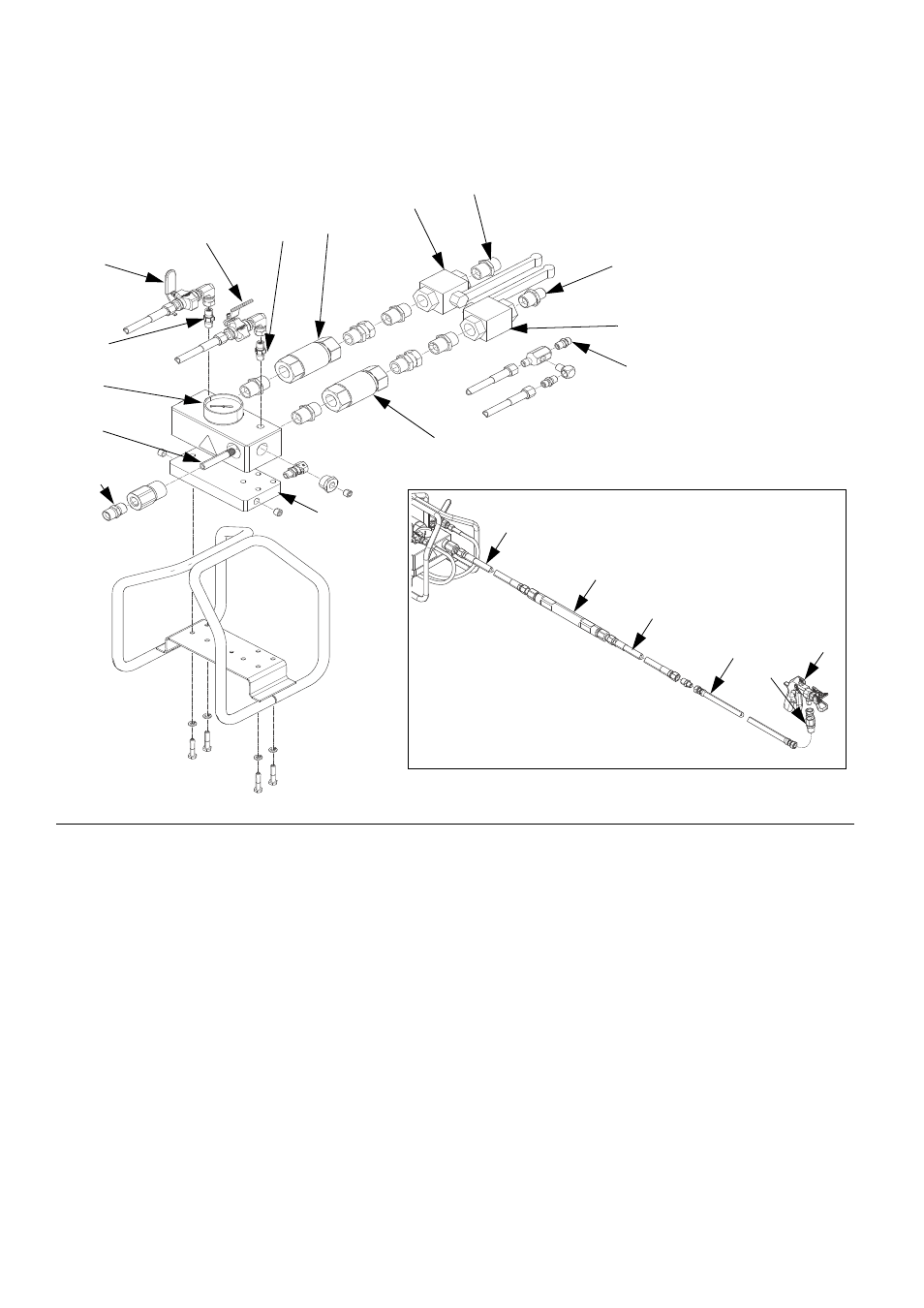

РИС . 1. Стандартная установка
ti20089a
A
H
B
C
J
F
M
E
P
R
D
G
V
K
X
L*
S*, W*
U*
T2*
ti20090a
T1*
Y*
