Установка
4
3A2027P
Установка
Заземление
Насос: используйте провод заземления и зажим, как
показано на F
Шланги подачи жидкости: используйте только
электропроводящие шланги.
Воздушный компрессор: следуйте рекомендациям
изготовителя.
Контейнер с жидкостью: Следуйте местным
нормативным требованиям.
Для обеспечения заземления при промывке или сбросе
давления , следует плотно прижать металлическую часть
пистолета-распылителя или раздаточного клапана к
боковой поверхности заземленного металлического
контейнера, а затем нажать на курок.
Заземление насоса: rСнимите винт заземления (Z) и
вставьте в проушину кольцевого зажима на конце
провода заземления (Y). Опять вкрутите винт
заземления в насос и надежно затяните его. Другой
конец провода заземления следует соединить с
грунтовым заземлением. Cm. F
. 1. Для заказа провода
заземления и зажима закажите деталь № 222011.
Key:
A
Трубопровод подачи жидкости
B
Провод заземления для насоса (обязательный компонент)
C
Воздушный регулятор с манометром
D
Главная линия подачи воздуха
E
Фильтр линии подачи воздуха
F
Лубрикатор воздуховода
G
Клапан разноса насоса
H
Прижимная пластина подачи
J
Главный воздушный клапан стравливающего типа
(обязательный компонент)
K
Дренажный клапан для жидкости
Чтобы сократить риск образования статического
разряда и поражения электрическим током,
оборудование следует заземлить. В результате удара
электрическим током или образования статического
разряда вероятно возгорание или взрыв газов.
Неправильное заземление может привести к
поражению электрическим током. Заземление
представляет собой отводящий провод для
электрического тока.

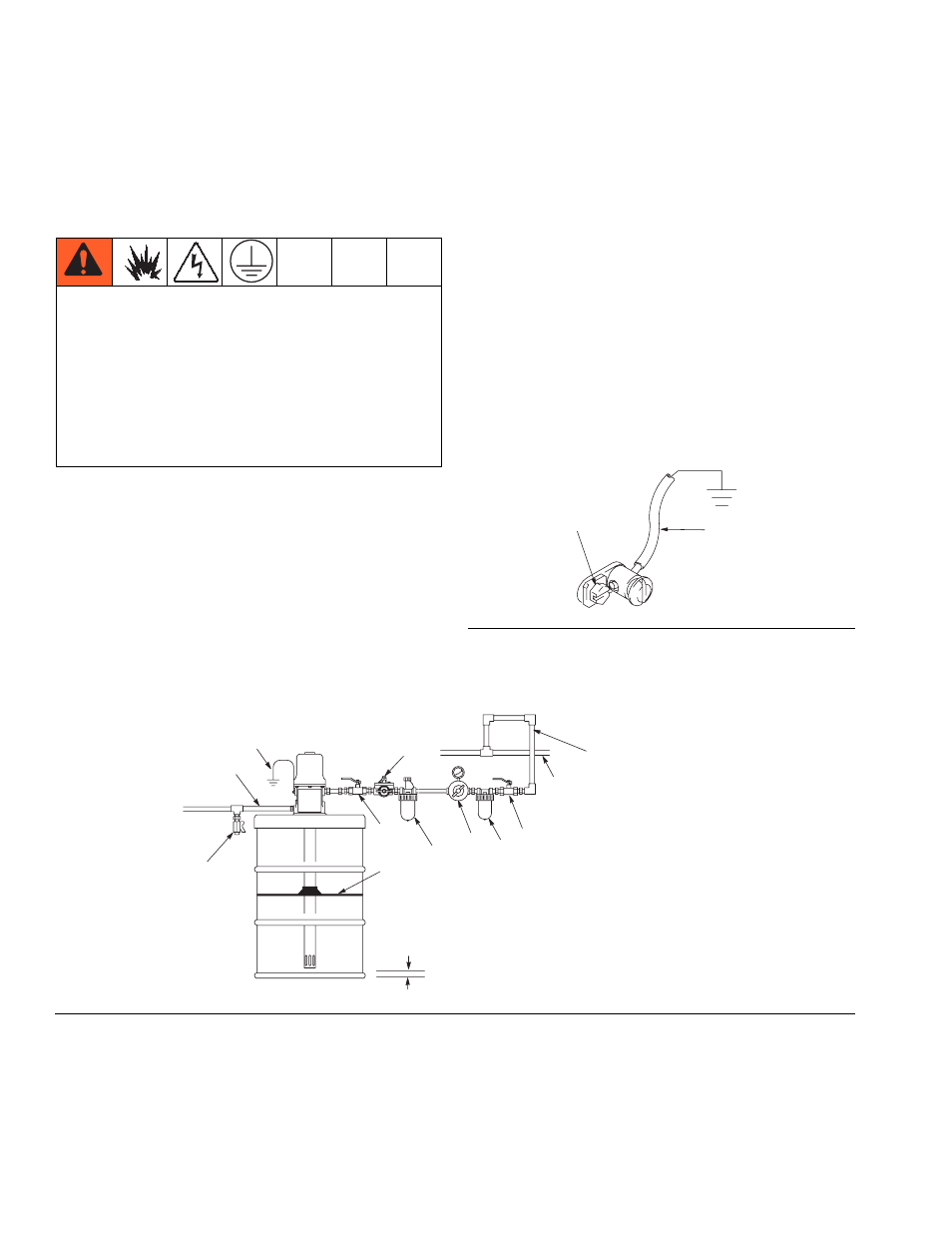

F
IG
. 1
Y
Z
F
IG
. 2: Типовая установка
Recommended air line
configuration to reduce
moisture in pump
1/2 in.
B
C
D
E
F
G
H
J
A
J
K
