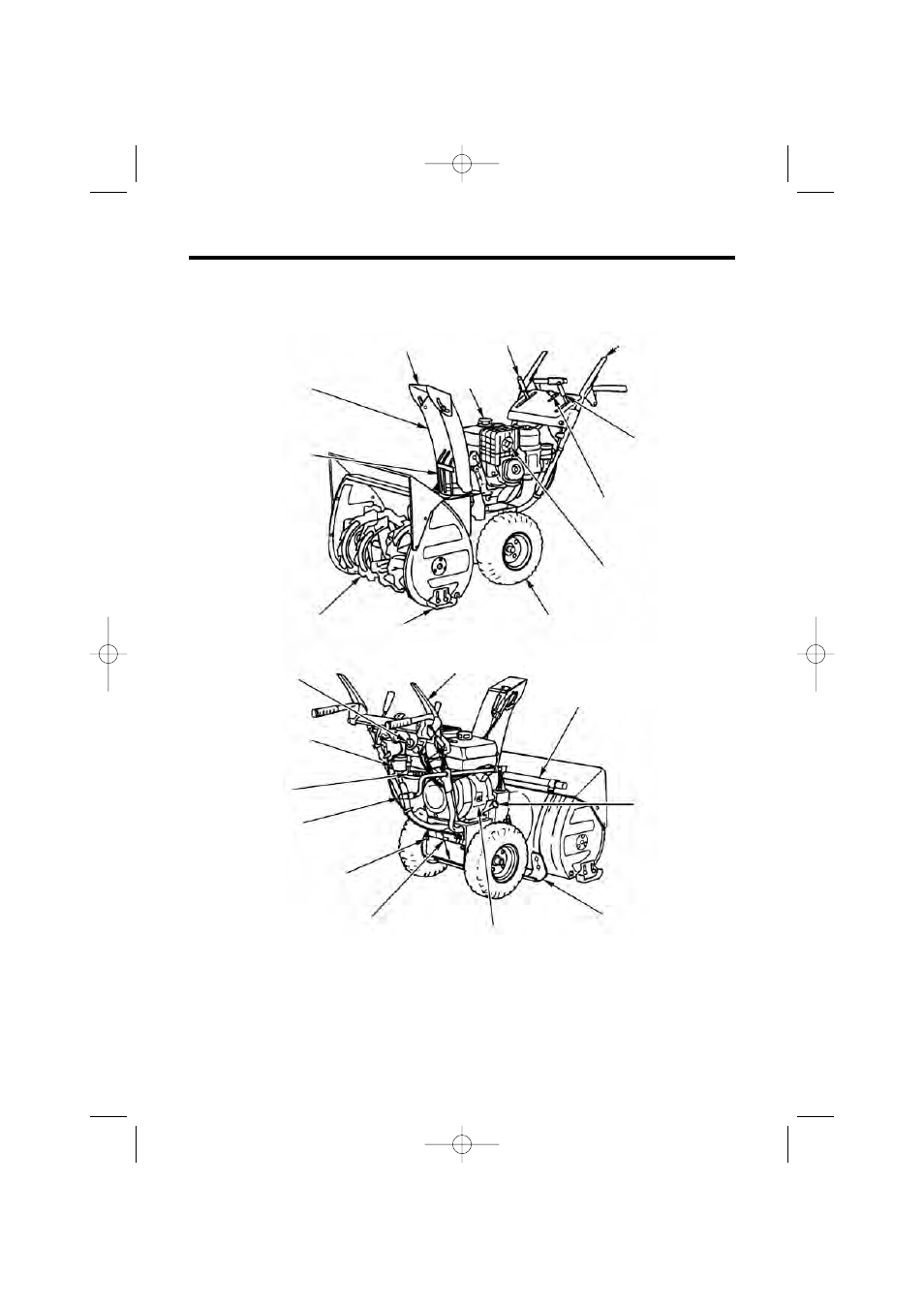

3. ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ СНЕГОУБОРОЧНИКА
СНЕГООТВОДЯЩИЙ
ЖЕЛОБ
* Серийный номер рамы для европейских моделей (модификации ET, EW, EWS и ETS)
указан на сертификационной табличке (см. стр. 9).
НАПРАВЛЯЮЩАЯ
ЖЕЛОБА
КРЫШКА
ЗАЛИВНОЙ
ГОРЛОВИНЫ
РЫЧАГ РЕГУЛИРОВКИ
ПОЛОЖЕНИЯ
НАПРАВЛЯЮЩЕЙ ЖЕЛОБА
РУКОЯТКА ВКЛЮЧЕНИЯ
ПРИВОДА ДВИЖЕНИЯ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
РУКОЯТКА РЕГУЛИРОВКИ
ЧАСТОТЫ ВРАЩЕНИЯ
ДВИГАТЕЛЯ
ГЛУШИТЕЛЬ
КОЛЕСО
ОТБОЙНИК
ШНЕК
ЗАЩИТА
СНЕГООТВОДЯЩЕГО
ЖЕЛОБА
ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ
РУКОЯТКА ВКЛЮЧЕНИЯ
ПРИВОДА ШНЕКА
ПАЛКА ДЛЯ ПРОЧИСТКИ
СНЕГООВОДЯЩЕГО
ЖЕЛОБА (при наличии в
комплекте поставки)
КРЫШКА
МАСЛОЗАЛИВНОЙ
ГОРЛОВИНЫ
ОТБОЙНИК
ЗАВОДСКОЙ НОМЕР
ДВИГАТЕЛЯ
РУКОЯТКА ОТКЛЮЧЕНИЯ
ТРАНСМИССИИ
СЕРИЙНЫЙ НОМЕР РАМЫ*
(кроме моделей для Европы)
РУКОЯТКА ПОВОРОТА
ЖЕЛОБА
КЛАПАН ОТСЕЧКИ
ТОПЛИВА
БАК С
ТРАНСМИССИОННЫМ
МАСЛОМ
НА КОЛЕСНОМ ХОДУ
