Размеры контроллера уровня
3A2844C
21

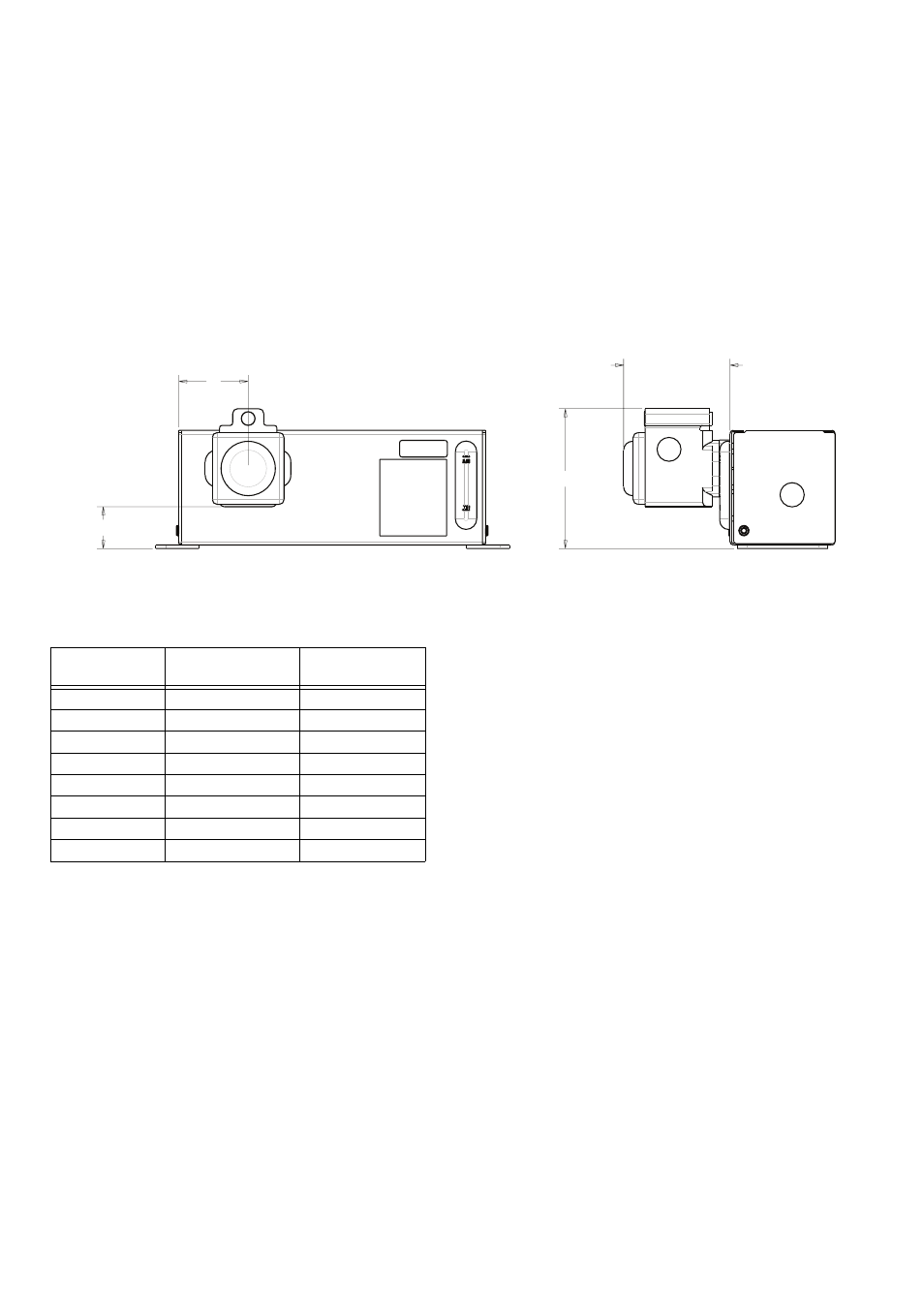

Размеры контроллера уровня
Размеры даны в дюймах (мм).
Чтобы идентифицировать конкретный контроллер уровня, см. список номеров деталей на странице 2.
Контроллер уровня RENS
Часть B, коды 4—6 (страница 2) — с автоматическим заполнением. Для монтажа не требуется насосной
станции. Устанавливается только на переднюю часть бака. Требуется максимальное впускное давление
5 фунтов на кв. дюйм (0,03 МПа, 0,34 бар).
Размеры
A
2.19 (55.63)
5.56 (141.22)
7.31 (185.93)
Код части A
Объем бака в
пинтах (литрах)
Размер А
дюймов (мм)
A èëè J
4 (1.89)
1.00 (25.4)
B èëè K
6 (2.84)
2.75 (69.8)
C èëè L
8 (3.79)
3.63 (92.2)
D èëè M
12 (5.68)
3.63 (92.2)
E èëè N
16 (7.57)
11.50 (292.1)
F èëè P
24 (11.36)
15.00 (381.0)
G èëè R
32 (15.14)
12.38 (314.4)
H èëè S
40 (18.93)
14.13 (358.9)
