Обслуживание
309856
29
Регулировка заднего
уплотнения штока
1.
◊ыполните указани Процедура сброса давления,
ст˜. 18.
2.
Промывка пистолета, ст˜. 22.
3.

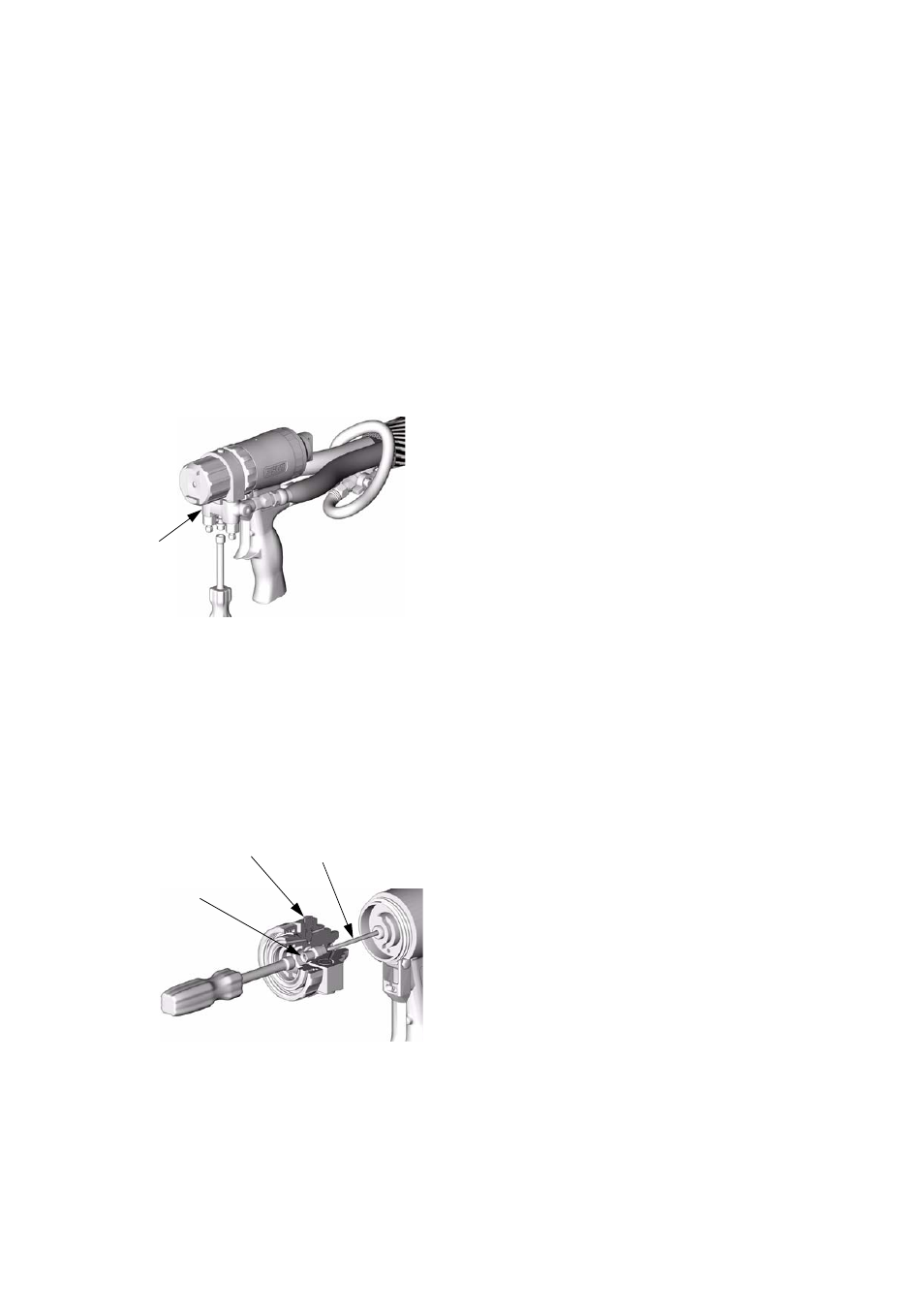

Снимите коллекто˜ дл ¥идкости (G). ›ставьте
подсоединенной âîçäóµíó˚ лини˚.
4.
Разборка переднего конца, ст˜. 35.
5.
Собе˜ите ко˜пус дл ¥идкости (7) об˜атно на
смазанный п˜о…ища˚щий µòîê (31). ›т˜егули˜уйте
гайку заднего уплотнени µòîêà (23) с помощь˚
то˜цового гае…ного кл˚…а до тех по˜, пока не
по…увствуете т гу п˜и сколь¥ении по µòîêó.
TI3852a
G
7
31
23
TI3831a
6.
Снимите ко˜пус дл ¥идкости (7) со µòîêà (31).
7.
Повторная сборка передней части, ст˜. 36.
8.
Регулировка прочищающего штока, ст˜. 15.
9.
fi˜ик˜епите коллекто˜ дл ¥идкости.
◊озобновите ˘ксплуатаци˚ пистолета.
