Ремонт
3A1578H 39

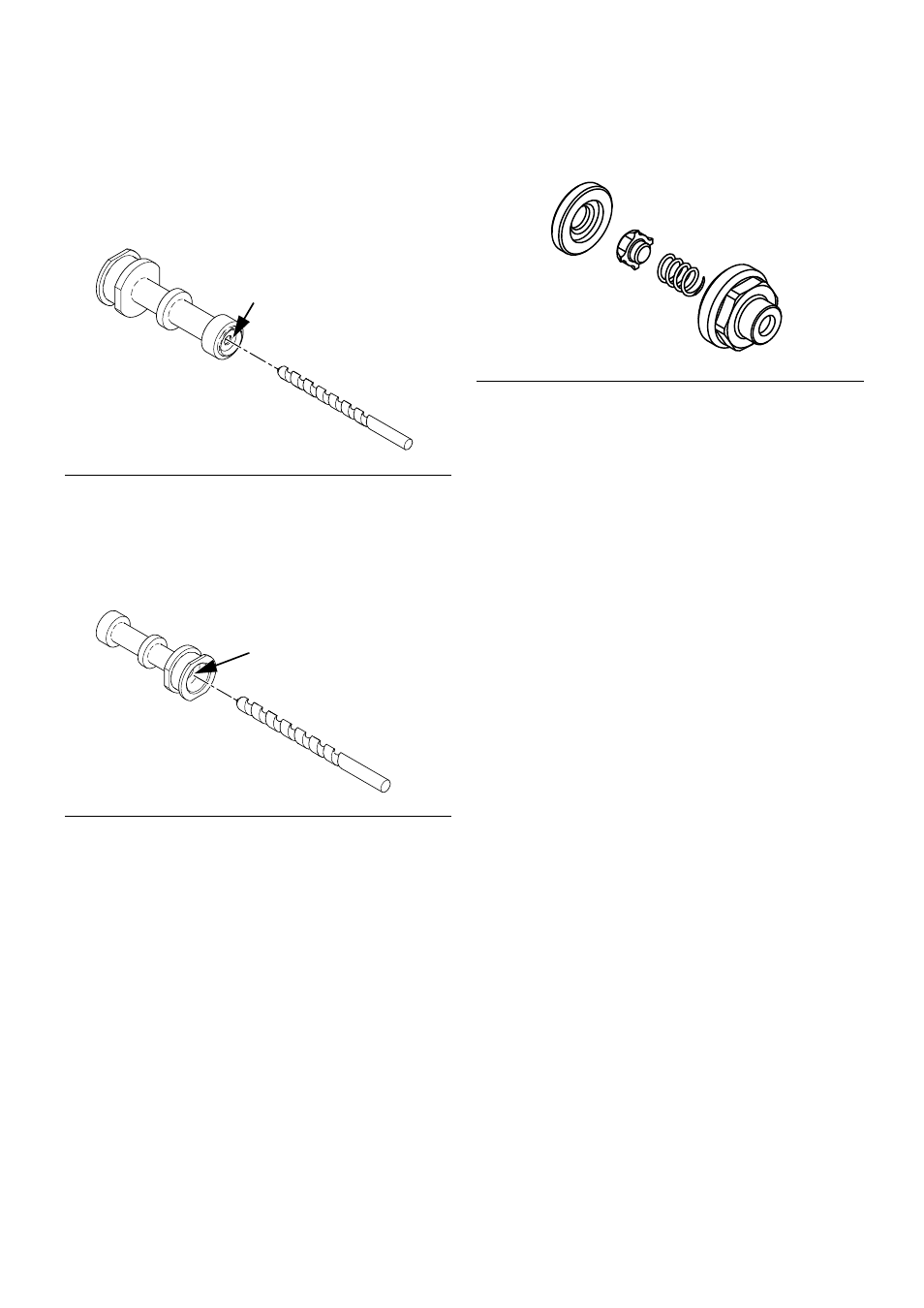

7. Для стандартных смесителей диаметром 0,635 см
(1/4 дюйма) прочистите выпускное отверстие блока
диффузора от затвердевшего материала сверлом
на 3,8 мм (0,152 дюйма).
Для смесителей высокого расхода диаметром
0,95 см (3/8 дюйма) используйте сверло на 4,1 мм
(0,161 дюйма).
8. Для смесителей диаметром 0,635 см (1/4 дюйма)
прочистите выпускное отверстие от затвердевшего
материала сверлом на 6,25 мм (0,246 дюйма).
Для смесителей диаметром 0,95 см (3/8 дюйма)
используйте сверло на 9,1 мм (0,359 дюйма).
9. Используйте острый стержень для очистки передней
крышки пневмоцилиндра (808) от затвердевшего
материала.
10. Установите новый элемент смешения
в диффузор (803).
11. Установите новое седло обратного клапана (816)
в диффузор. Дополнительные сведения об
ориентации седла см. на Р
ИС . 18.
12. Установите обратный клапан (812) и новую
пружину (813) в седло, затем установите крышку
(806). Дополнительные сведения об ориентации
деталей см. на Р
ИС . 20.
13. Снимите и осмотрите уплотнительное кольцо (804).
Замените в случае износа или повреждения.
14. Смажьте уплотнительное кольцо и установите
на диффузор. Установите диффузор в головку.
15. Затяните с усилием до 2,6—3,1 Н•м
(23—27 дюймофунтов).
16. Установите диффузор в головку (801).
17. Установите блок крышки пневмоцилиндра и затяните
стопорное кольцо.
Р ИС . 16
Р ИС . 17
ti17687a
Выпускное
отверстие
ti17688a
Впускное отверстие
Р ИС . 18
