Обслуживание насоса с двухшаровым затвором
14 3A2503G
Обслуживание насоса с двухшаровым затвором
Отсоединение насоса
1. Снимите насос с емкости для жидкости. Медленно
приведите насос в действие так, чтобы выпустить
из него как можно больше жидкости.
2. Выполните процедуру снятия давления, описание
которой приводится в разделе Процедура снятия
давления, стр. 8.
3. Отсоедините от насоса шланги для воздуха
и жидкости. При наличии насоса,
устанавливаемого на подъемнике,
нужно выполнить следующие действия.
Не отключайте подачу воздуха в подъемник.

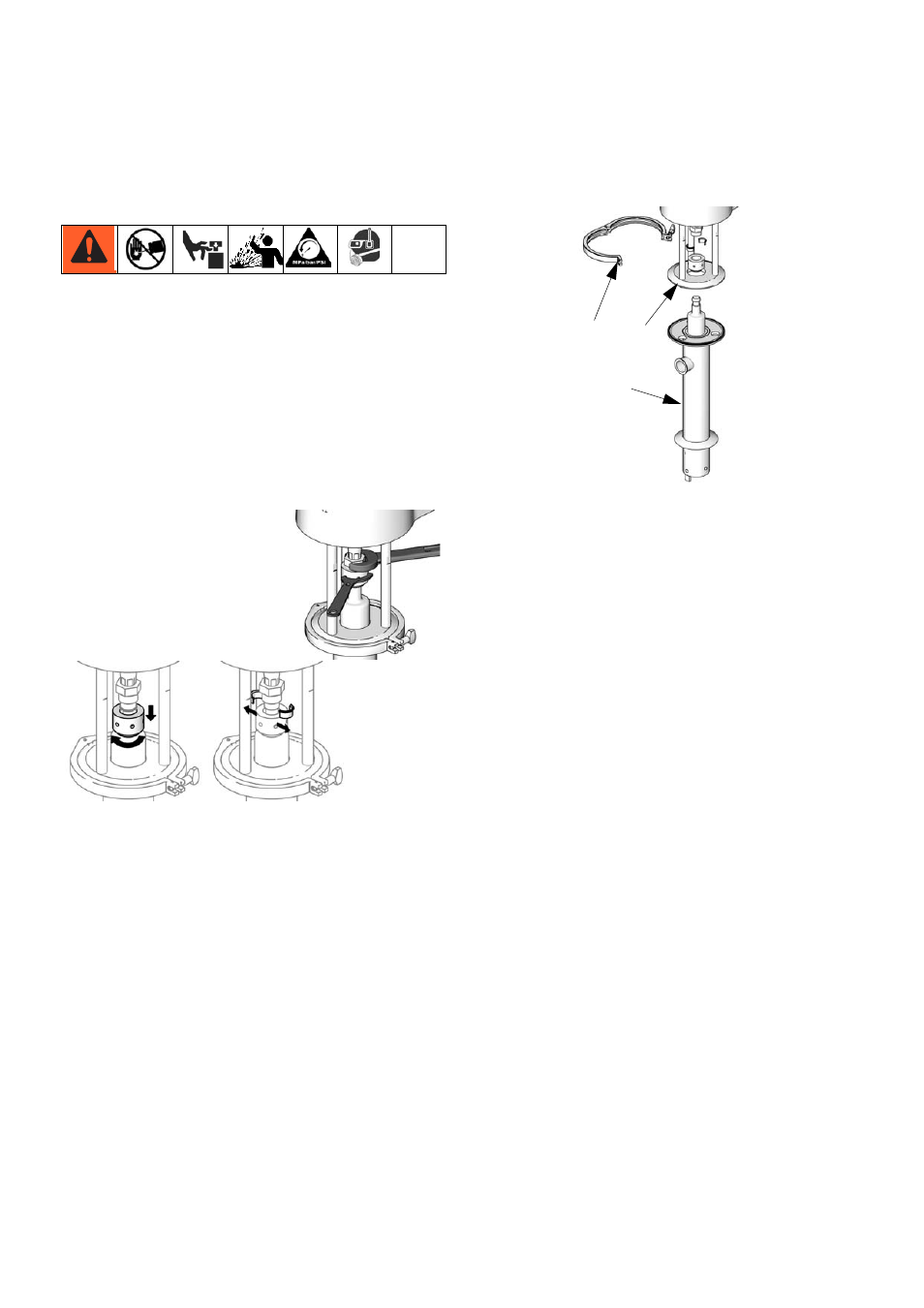

4. Зафиксируйте фитинг
редуктора с помощью
гаечного ключа. Ослабьте
накидную гайку с помощью
ключа для круглых гаек.
5. Опустите накидную гайку
так, чтобы можно было снять
соединительные кольца.
6. Снимите фиксатор, с помощью которого основание
насоса крепится к подъемнику или барабану.
При наличии насоса, устанавливаемого на
подъемнике, нужно выполнить следующие
действия. Поднимите пневматический двигатель
с помощью подъемника. Отсоедините
воздухопроводы.
7. См. Р ИС . 5. Разомкните фиксатор (C), с помощью
которого поршневой насос (L) крепится к пластине
(P) со стяжными шпильками.
8. Поставьте поршневой насос на стол для
технического обслуживания.
Разборка насоса
ПРИМЕЧАНИЕ. Выпускаются комплекты деталей
для ремонта насосов. Комплект следует приобретать
отдельно. На стр. 23 и 25 приводится спецификация
деталей поршневых насосов. На этих страницах вы
можете выбрать комплект деталей, пригодных для
применения совместно с используемым вами насосом.
Входящие в комплект детали отмечены звездочкой.
1. Поршневые насосы моделей 24G754, 24G755
è 24G756: см. Р
ИС . 6. Снимите корпус (102) впускного
клапана. Для этого следует извлечь фиксирующие
штифты (128, 129) и уплотнительные кольца (105)
и вынуть клапан из цилиндра (101). Разберите
клапан. Очистите и осмотрите детали.
Поршневые насосы моделей 24G757 è 24G758:
снимите фиксатор (115), прокладку (116) и патрубок
(125, только для модели 24G758, см. стр. 24).
2. Вытолкните сдвижной шток (103) из нижней части
цилиндра (101). Снимите корпус (123) поршня.
Для этого следует извлечь фиксирующий штифт
(106) и уплотнительные кольца (105) и вынуть
поршень из сдвижного штока. Разберите, очистите
и осмотрите детали.
3. Извлеките корпус (114) для уплотнений из цилиндра
(101) и снимите подшипник (112), уплотнение (113)
и уплотнительное кольцо (110).
4. Очистите и осмотрите все детали. См. раздел
Процедура очистки, стр. 9. При необходимости
детали следует заменить.
ti15652a
ti15653a
Р ИС . 5. Отсоединение поршневого насоса
ti15722a
C P
L
