Инструкция по эксплуатации Makita UC4030AP
Страница 11
11
2
14
2
11
3
12
9
10
13
3
F

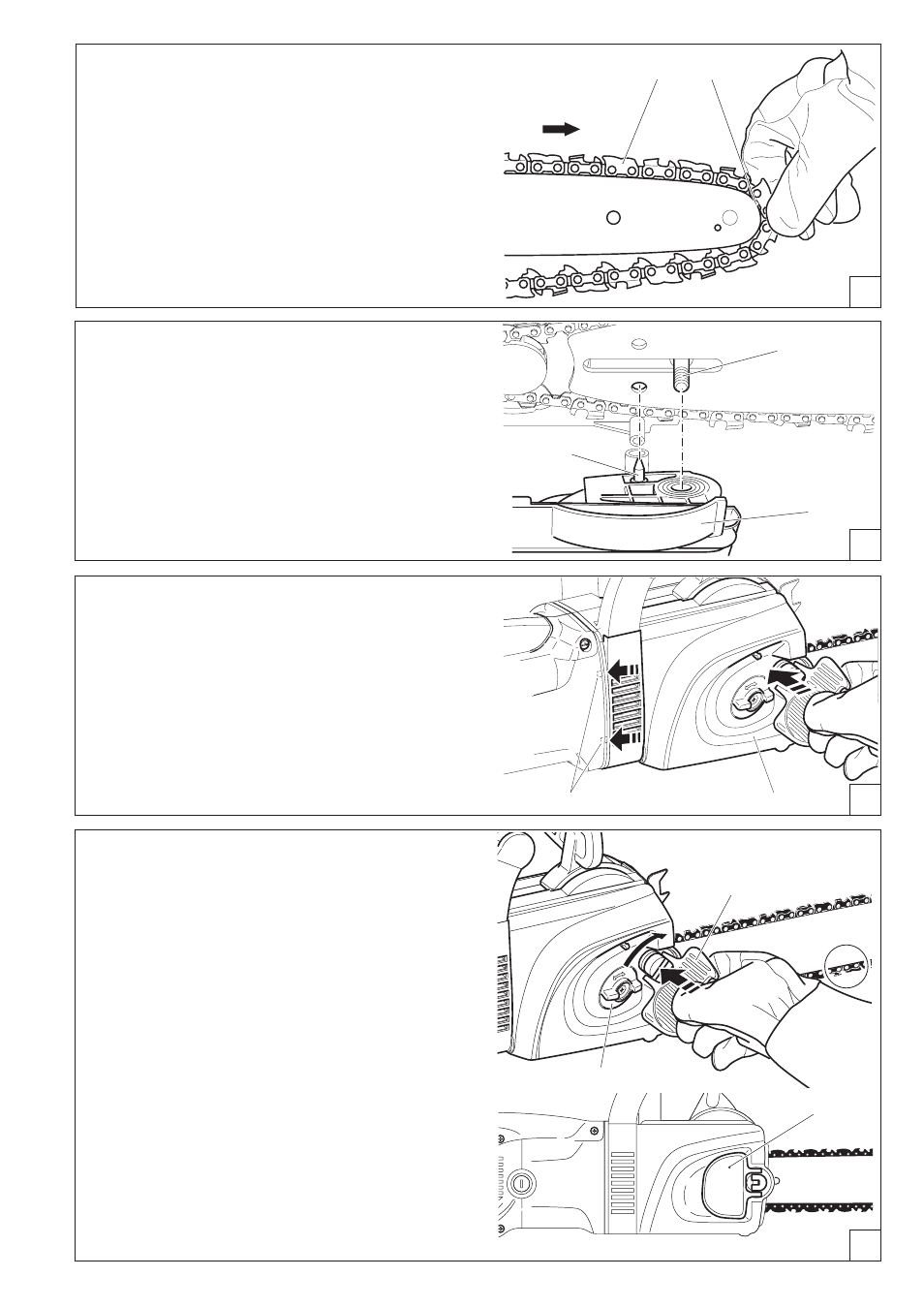

Выровнять отверстия для крепления на кожухе цепной
звездочки по отношению к распорным пальцам (11).
Поворачивая винт для натяжения цепи (H/14), надо
совместить натяжной палец цепи (12) с отверстием на
шине.
Пильную шину надо слегка прижать левой рукой к крепле-
нию на корпусе и провести пильную цепь (9) через направ-
ляющую звездочку (10) пильной шины, слегка натягивая
при этом пильную цепь в направлении стрелки.
E
H
Натяжение цепи
Одновременно крепко вдавливая и поворачивая быстрый
зажим кожуха цепной звездочки (2, в направлении часовой
стрелки), надо прикрутить кожух цепной звездочки (3), но
не затягивать его крепко.
Слегка приподнять острие пильной шины и повернуть
натяжное устройство цепи (14) по часовой стрелке так,
чтобы пильная цепь зацепилась за направляющий паз на
нижней стороне шины (см. круг).
Снова вдавить быстрый зажим кожуха цепной звездоч-
ки (2) и крепко затянуть поворотом в направлении часо-
вой стрелки.
Отпустить быстрый зажим кожуха цепной звездочки (2)
(разгрузить его) так, чтобы он свободно поворачивался,
затем захлопнуть его, как показано на рисунке.
G
Сначала надо вдавить кожух цепной звездочки (3) в де-
ржатель (13) и в заключение надвинуть его на распорный
палец (F/11).
