7

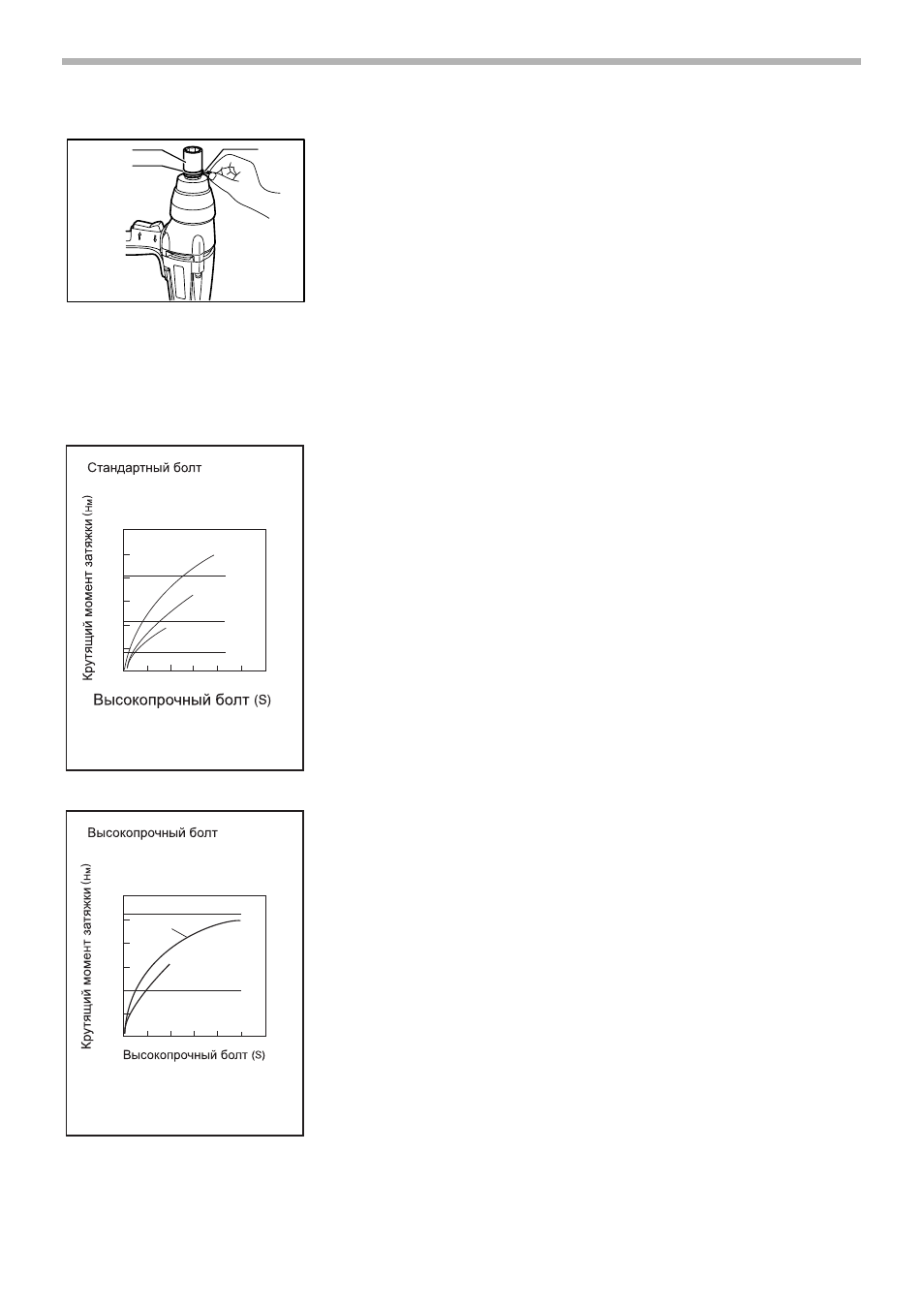

Для гнезда с уплотнительным кольцом и штифтом
Выньте уплотнительное кольцо из канавки в гнезде и удалите штифт из
гнезда. Наденьте гнездо на пятку инструмента таким образом, чтобы
отверстие в гнезде было совмещено с отверстием в пятке. Вставьте
штифт в отверстие в гнезде и в пятке. Затем поверните уплотнительное
кольцо в первоначальное положение в канавку гнезда для фиксации
штифта. Для снятия гнезда выполните процедуру установки в обратном
порядке.
ЭКСПЛУАТАЦИЯ
Соответствующий крутящий момент затяжки может отличаться в
зависимости от типа или размера болта, материала закрепляемой
рабочей детали и т.д. Зависимость между крутящим моментом затяжки
крепления и временем затяжки показана на рисунках.
Крепко удерживая инструмент, наденьте гнездо на болт или гайку.
Включите инструмент и осуществите затяжку в соответствии с
надлежащим временем затяжки.
ПРИМЕЧАНИЕ:
• При затяжке винтов M12 или меньшего размера, осторожно
регулируйте давление на триггерный переключатель, чтобы не
повредить винт.
• Удерживайте инструмент прямо по отношению к болту или гайке, не
прилагая чрезмерного усилия на инструмент.
• Если Вы будете закручивать болт в течение более длительного
времени, чем указано на рисунках, на болт или гнездо может
воздействовать избыточное давление, они могут сломаться и т.д.
Перед началом работы всегда выполняйте пробную операцию,
чтобы определить надлежащее время затяжки для Вашего болта.
Особенно при работе с болтами размером более M12, выполните
вышеуказанную пробную операцию во избежание повреждения
гнезда или болта и т.д.
Крутящий момент затяжки зависит от множества различных факторов,
включая следующее. Крутящий момент затяжки зависит от множества
различных факторов, включая следующее.
1. Напряжение
• Падение напряжение приведет к снижению крутящего момента
затяжки.
2. Гнездо
•
Несоблюдение использования гнезда надлежащего типа
приведет к уменьшению крутящего момента затяжки.
• Изношенное гнездо (износ на шестигранном конце или
квадратном конце) приведет к уменьшению крутящего момента
затяжки.
3. Болт
•
Даже, несмотря на то, что коэффициент крутящего момента и
класс болта одинаковы, соответствующий крутящий момент
затяжки будет различным в зависимости от диаметра болта.
• Даже, несмотря на то, что диаметры болтов одинаковы,
соответствующий крутящий момент затяжки будет различным в
1. Гнездо
2. Уплотнительное кольцо
3. Штифт
1
2 3
004008
0
0.5 1 1.5 2 2.5
50
100
150
200
250
300
M12X80
(3/4”X3-1/8”)
(5/8”X3-1/8”)
(1/2”X3-1/8”)
3
M16X80
M20X80
004009
0
1 2 3 4 5
50
100
150
200
250
300
M16
M16(F10T)
(5/8”)
(5/8”)
(1/2”X3-1/8”)
(1/2”)
M12X80
M12
6
004010
